वीएफडी、सर्वो और विभिन्न मोटर ड्राइवर्स के उत्पादन पर ध्यान केंद्रित करें
वार्षिक बिक्री की मात्रा 900,000 से अधिक इकाइयां
शक्ति सीमाः0.4kw~2000kw,वोल्टेज सीमा:110v~10000v
सेवा वितरण नेटवर्क दुनिया को कवर करता है
| उत्पत्ति के प्लेस: | शंघाई, चीन |
|---|---|
| ब्रांड नाम: | ZONCN Vfd |
| प्रमाणन: | CE |
| मॉडल संख्या: | SP600T-11KY-4 |
| न्यूनतम आदेश मात्रा: | 1 इकाई |
| पैकेजिंग विवरण: | कार्टन पैकिंग |
| प्रसव के समय: | 7-30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 100000 इकाइयां |
| सामग्री: | धातु | वोल्टेज: | 400v±15% |
|---|---|---|---|
| वारंटी: | 18 महीने | नामित शक्ति: | 11 किलोवाट वीएफडी |
| संचार के तरीके: | 485 रुपये | अंतर्निहित पीआईडी: | यह प्रक्रिया-नियंत्रित बंद लूप नियंत्रण प्रणाली को आसानी से साकार करता है |
| गति स्थिरता सटीकता: | ± 0.2% | ऊंचाई: | 1000 मीटर से कम |
| आर्द्रता: | 95% आरएच से कम, बिना संघनित हुए | कंपन: | 5.9 m/s2 से कम (0.6g) |
| प्रमुखता देना: | SP600T-11KY-4 एयर कंप्रेसर एकीकृत,380V AC इन्वर्टर एयर कंप्रेसर इंटीग्रेटर,11kW Vfd एयर कंप्रेसर इंटीग्रेटर |
||

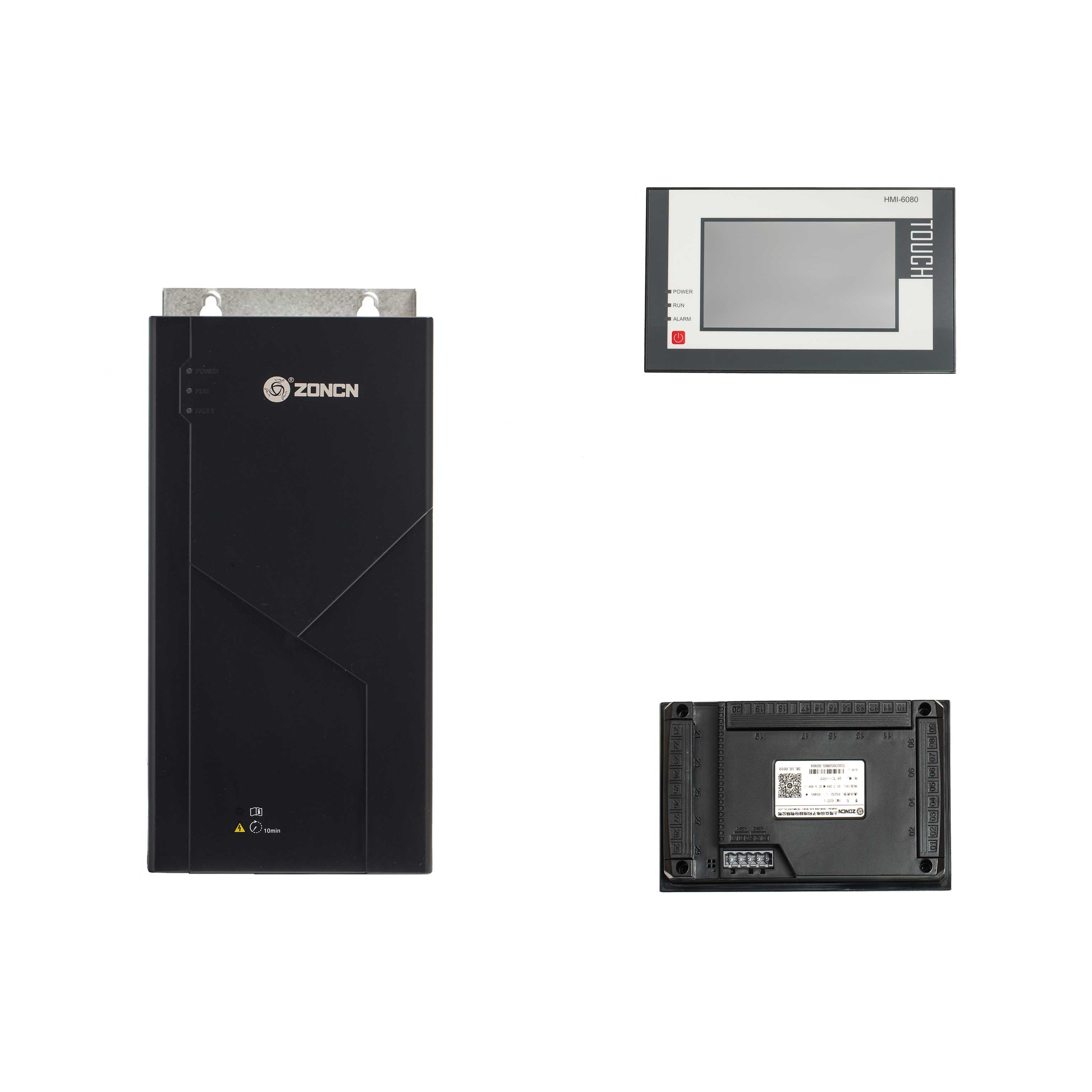

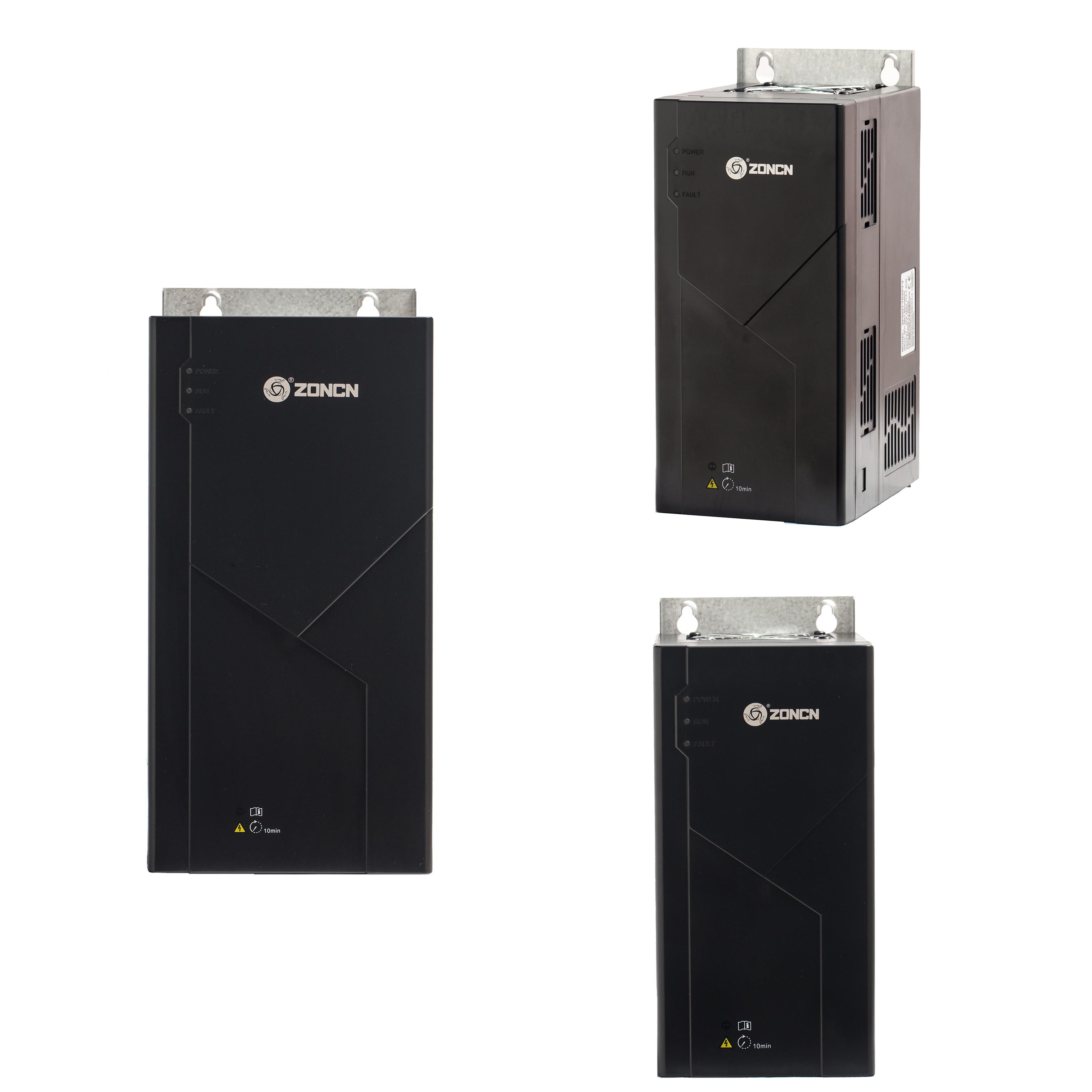

उच्च एकीकृत वायु कंप्रेसर नियंत्रण प्रक्रिया और परिवर्तनीय आवृत्ति ड्राइव प्रौद्योगिकी।
・रंग टच स्क्रीन डिस्प्ले से लैस, उत्पाद डिबगिंग सरल है और ऑपरेशन आसान है।
・नियंत्रण सर्किट के टर्मिनल प्लग-इन कनेक्टर टर्मिनल, और त्रुटि-प्रूफ प्लग डिजाइन।
◆उच्च उत्पाद एकीकरण, अंतर्निहित 220V AC बिजली की आपूर्ति, 24V DC बाहरी आउटपुट प्रदान करता है।
・उत्पाद में उच्च बुद्धिमत्ता का प्रदर्शन है और यह एक व्यापक अलार्म समारोह से लैस हैः जैसे इनपुट और आउटपुट चरण गायब अलार्म, चरण अनुक्रम त्रुटि अलार्म,मोटर और सिर उच्च तापमान अलार्म (PT100 और PTC का पता लगाने)इन्वर्टर अतिभार अलार्म, अतिप्रवाह अलार्म, अतिभोल्टेज, कमवोल्टेज आदि।
| पद | विनिर्देश | |
| मूल नियंत्रण कार्य | नियंत्रण मोड | ओपन लूप वेक्टर नियंत्रण, वी/एफ नियंत्रण |
| ऊपरी सीमा आवृत्ति |
ओपन लूप वेक्टर कंट्रोलः0~600 हर्ट्ज,वी / एफ कंट्रोलः ०३२०० हर्ट्ज |
|
| वाहक आवृत्ति सेटिंग |
0.5kHz 15kHz, वाहक आवृत्ति है लोड विशेषताओं के आधार पर स्वचालित रूप से समायोजित किया जाता है। |
|
| इनपुट आवृत्ति संकल्प |
डिजिटल सेटिंगः0.01 हर्ट्ज एनालॉग सेटिंगः अधिकतम आवृत्ति * 0.025% |
|
| आरंभिक टोक़ | 0.5 हर्ट्ज/150% | |
| गति सीमा | 1:100 | |
|
गति स्थिरता सटीकता |
±0.2% | |
|
टॉर्क नियंत्रण सटीकता |
±10% | |
| अतिभार क्षमता |
150% नाममात्र धारा के लिए 60s, 180% के लिए 3s नामित धारा। |
|
| टॉर्क वृद्धि |
फिक्स्ड बूस्ट अनुकूलित बूस्ट 0.1%~30.0% |
|
| वी/एफ वक्र | तीन तरीके: रैखिक, बहु-बिंदु, एन शक्ति प्रकार V/F वक्र | |
| वी/एफ पृथक्करण | दो प्रकारः पूर्ण पृथक्करण; आधा पृथक्करण | |
| रैंप मोड |
सीधी रेखा वाला रैंप एस-वक्र रैंप त्वरण/धीमापन समय के चार समूह सीमा 0.0~6500.0s |
|
|
संचार पद्धति |
RS485 | |
| JOG नियंत्रण |
JOG आवृत्ति रेंजः 0.00-50.00 Hz JOG त्वरण/धीमी गति का समयः 0.0~6500s |
|
| अंतर्निहित पीआईडी |
यह प्रक्रिया नियंत्रित बंद पाश नियंत्रण का एहसास होता है प्रणाली आसानी से |
|
| स्वचालित वोल्टेज विनियमन (AVR) | जब ग्रिड वोल्टेज बदल जाता है, यह स्वचालित रूप से आउटपुट वोल्टेज स्थिर रख सकते हैं | |
| आवृत्ति स्रोत | डिजिटल सेटिंग | |
| इनपुट/आउटपुट इंटरफ़ेस | एनालॉग इनपुट |
1 दबाव सेंसरः 4 ~ 20mA इनपुट 2 तापमान सेंसर: PT100 |
| डिजिटल इनपुट |
2 डिजिटल इनपुट 1 पीटीसी सर्किट सुरक्षा (सामान्य डिजिटल इनपुट के साथ संगत) |
|
| डिजिटल आउटपुट | 1 सामान्य रूप से खुला रिले आउटपुट (220VAC वोल्टेज में निर्मित) | |
| एलईडी डायोड डिस्प्ले | 3 एलईडी डिस्प्ले मानक हैं | |
| सुरक्षा | मोटर ओवरहीटिंग सुरक्षा (पीटीसी), पावर-टू-अर्थ शॉर्ट सर्किट सुरक्षा, इन्वर्टर ओवर-करंट, ओवरलोड, ओवर वोल्टेज, ओवर वोल्टेज, ओवर तापमान, आउटपुट फेज, कम्युनिकेशन फेल,दोष वर्तमान का पता लगाना, ईईपीआरओएम लिखने में विफलता आदि। | |
| पर्यावरण | उपयोग का स्थान | सीधे सूर्य के प्रकाश, धूल, संक्षारक गैस, ज्वलनशील गैस, तेल, धुआं, वाष्प, टपकने या नमक से मुक्त। |
| ऊंचाई | 1000 मीटर से कम | |
| परिवेश का तापमान |
-10°C ∼40°C (यदि परिवेश का तापमान 40°C से 50°C के बीच) |
|
| आर्द्रता | 95% से कम आरएच, बिना संक्षेपण के | |
| कंपन | 5.9 m/s2 (0.6g) से कम | |
| भंडारण तापमान | -20~+60 °C | |
| मॉडल | W | H | H1 | D | ए | बी | Φd |
| SP600T-3R7KY-2 | 118 | 238 | 274 | 154 | 80 | 260 | 5.5 |
| SP600T-5R5KY-4 | |||||||
| SP600T-7R5KY-4 | |||||||
| SP600T-5R5KY-2 | 145 | 293 | 335 | 172 | 100 | 320 | 7 |
| SP600T-7R5KY-2 | |||||||
| SP600T-11KY-4 | |||||||
| SP600T-15KY-4 | |||||||
| SP600T-11KY-2 | 168 | 338 | 380 | 172 | 100 | 365 | 7 |
| SP600T-18KY-4 | |||||||
| SP600T-22KY-4 | |||||||
| SP600T-15KY-2 | 217 | 400 | -- | 216 | 202 | 385 | 7 |
| SP600T-18KY-2 | |||||||
| SP600T-30KY-4 | |||||||
| SP600T-37KY-4 |
| मॉडल | W | H | H1 | D | ए | बी | Φd |
| SP600T-22KY-2 | 300 | 440 | 470 | 275 | 210 | 455 | 9 |
| SP600T-30KY-2 | |||||||
| SP600T-45KY-4 | |||||||
| SP600T-55KY-4 | |||||||
| SP600T-37KY-2 | 338 | 455 | 485 | 240 | 270 | 470 | 9 |
| SP600T-75KY-4 | |||||||
| SP600T-45KY-2 | 275 | 590 | 630 | 310 | 200 | 612 | 9 |
| SP600T-55KY-2 | |||||||
| SP600T-90KY-4 | |||||||
| SP600T-110KY-4 | |||||||
| SP600T-132KY-4 | 300 | 610 | 650 | 310 | 200 | 633 | 9 |
| SP600T-75KY-2 | 400 | 675 | 715 | 310 | 320 | 695 | 11 |
| SP600T-160KY-4 |
| टर्मिनल का प्रतीक | टर्मिनल फ़ंक्शन का वर्णन |
| आर/एस/टी | थ्री-फेज एसी इनपुट टर्मिनल |
| U1/V1/W1 | मेजबान तीन-चरण एसी आउटपुट टर्मिनल |
| U2/V2/W2 | फैन तीन चरण एसी आउटपुट टर्मिनल |
| पीई | जमीनी टर्मिनल |
नोटः
1) PT2+,PT- मोटर के PT100 टर्मिनल है, कृपया कनेक्ट नहीं होने पर शॉर्ट कनेक्ट करें, अन्यथा यह मोटर ओवरहीटिंग दोष की रिपोर्ट करेगा।
2) S3 मोटर का PTC टर्मिनल है. यदि यह जुड़ा नहीं है, तो कृपया इसे COM के साथ शॉर्ट सर्किट करें या P4.02 को 0 पर सेट करें, अन्यथा यह मोटर ओवरहीटिंग दोष की सूचना भी देगा।
Q1:आपका MOQ क्या है?
ए: 1 पीसी
Q2:आपके भुगतान की शर्तें क्या हैं?
A:T/T 100% डिलीवरी से पहले.
Q3:आपके वितरण का समय क्या है?
उत्तर: आम तौर पर पूर्ण भुगतान प्राप्त करने के दस दिनों के भीतर।
Q4: मैं OEM/ODM ऑर्डर कैसे प्राप्त कर सकता हूँ?
A: यदि आपका आदेश मात्रा कुछ आवश्यकताओं को पूरा करता है, तो हम इसे आपके लिए अनुकूलित करने के लिए खुश हैं। हमारे पास चालीस से अधिक निर्माताओं के साथ सहयोग है।
