| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | KC; CE |
| मॉडल संख्या: | SP600T-015KY-4 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| पैकेजिंग विवरण: | अंदरः बॉक्स; बाहरः कार्टन |
| प्रसव के समय: | 7-30 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल |
| आपूर्ति की क्षमता: | 100,000 पीसी / माह |
| प्रकार: | एसी ड्राइव | ब्रांड: | ZONCN |
|---|---|---|---|
| इनपुट वोल्ट: | 380V+/-15% | आउटपुट आवृत्ति: | 0 - 320 हर्ट्ज |
| शक्ति: | 15Kw | वारंटी: | 18 महीने |
| आवेदन: | हवा कंप्रेसर | मोटर प्रकार: | बजे |
| आउटपुट आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | नियंत्रण मोड: | वी/एफ, सेंसर रहित वेक्टर नियंत्रण |
| प्रमुखता देना: | 3 चरण Vfd चर आवृत्ति ड्राइव,380V Vfd परिवर्तनीय आवृत्ति ड्राइव |
||

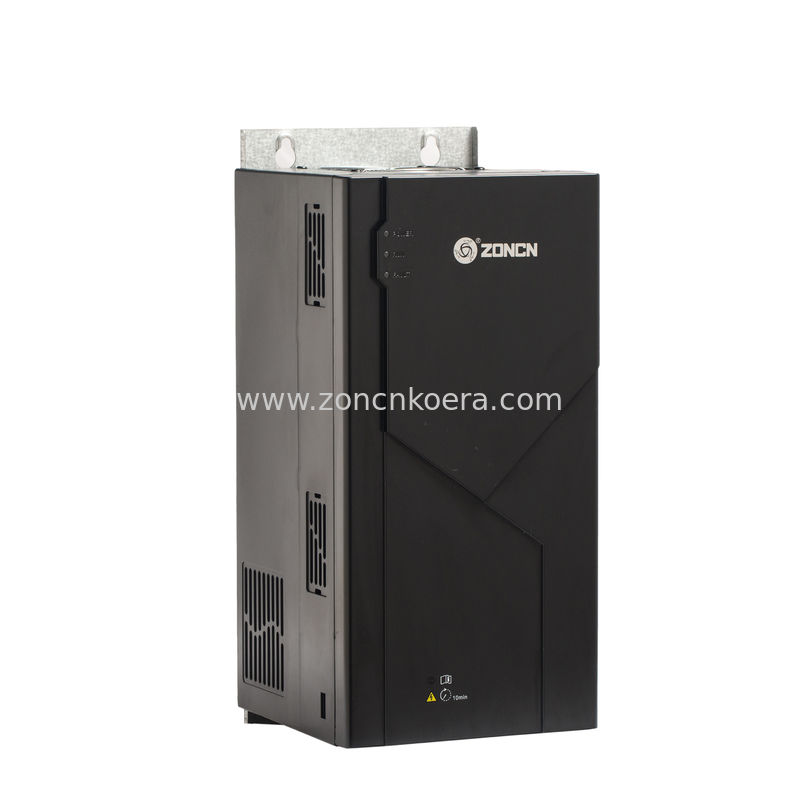

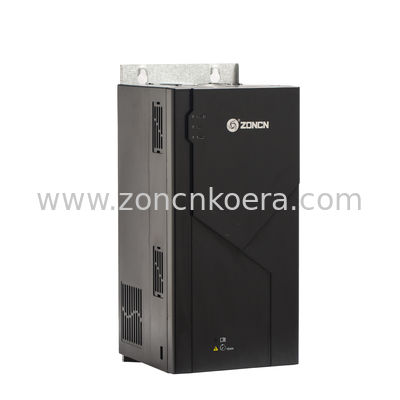

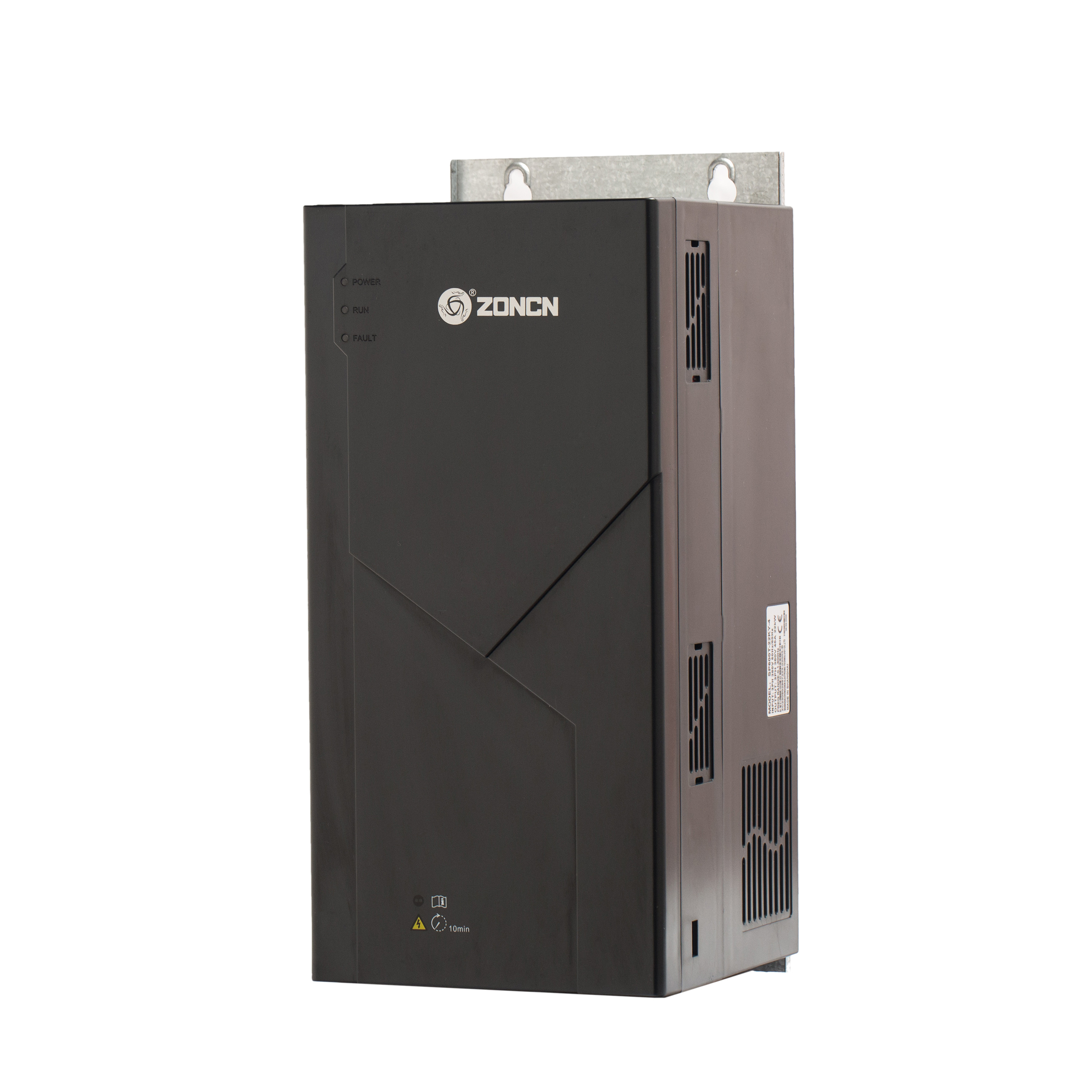

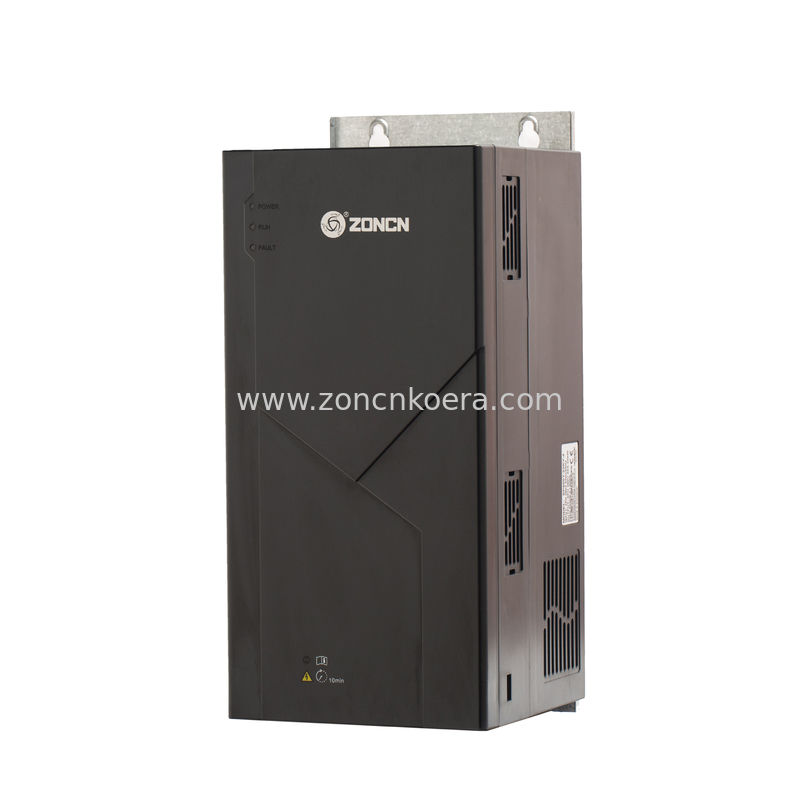

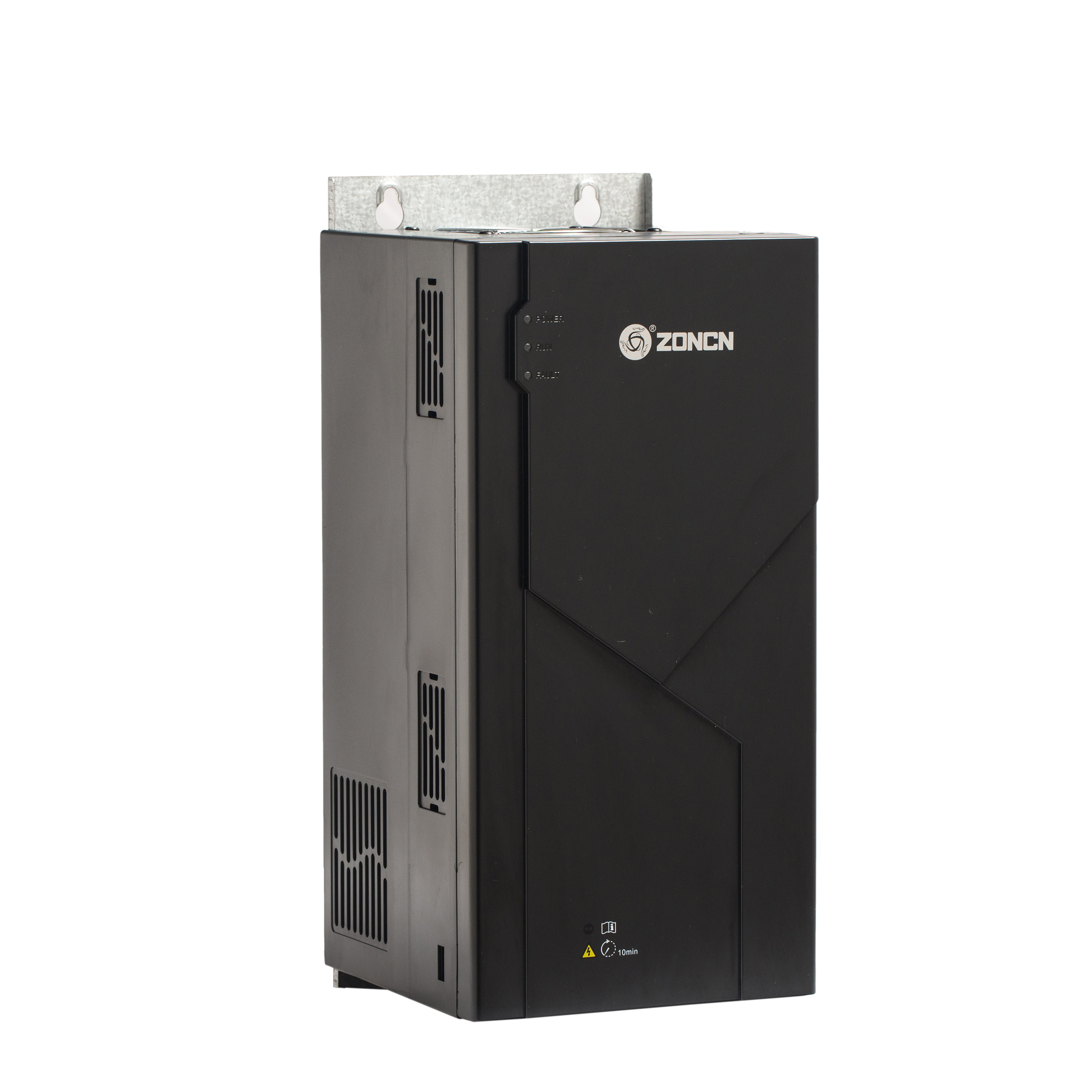

ZONCN SP600 सीरीज वैरिएबल फ्रीक्वेंसी ड्राइव
वायु कंप्रेसर इंटीग्रेटर
SP600 श्रृंखला वायु कंप्रेसर एकीकृत प्लास्टिक और शीट धातु संरचना का उपयोग, मंजिल और दीवार के लिए समर्थन के लिए घुड़सवार, स्थापित करने के लिए आसान; परीक्षण के लिए वायरिंग का उपयोग करने के लिए आसान,नियंत्रण सर्किट के टर्मिनल के लिए प्लग-इन कनेक्टर और सबूत खराबी प्लग डिजाइन का उपयोग करेंयह अत्यधिक एकीकरण हैः बाहरी हस्तक्षेप को कम करने के लिए अंतर्निहित डीसी रिएक्टर, शक्ति कारक में सुधार; अंतर्निहित 220V एसी बिजली की आपूर्ति, एसी ड्राइव एंटी-ओवर करंट फ्यूज;24V सीसी बाहरी आउटपुट प्रदान करें; और एकीकृत पीटी100 और पीटीसी के अंतर्निहित पता लगाने और सुरक्षा सर्किट। यह विशेष सॉफ्टवेयर का उपयोग करता है, एचएमआई के साथ कनेक्ट, परीक्षण के बिना इंटरनेट, एक कुंजी शुरू करने के लिए समर्थन करता है।
| पद | विनिर्देश | ||
| बुनियादी नियंत्रण कार्य | नियंत्रण मोड | ओपन लूप वेक्टर नियंत्रण, वी / एफ नियंत्रण | |
| अधिकतम आवृत्ति |
ओपन लूप वेक्टर नियंत्रणः0 ¢ 600 हर्ट्ज, वी / एफ नियंत्रणः 0 ¢ 3200 हर्ट्ज |
||
| वाहक आवृत्ति | 0.5kHz 15kHz, वाहक आवृत्ति लोड विशेषताओं के आधार पर स्वचालित रूप से समायोजित की जाती है। | ||
| इनपुट आवृत्ति संकल्प |
डिजिटल सेटिंगः0.01 हर्ट्ज एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.025% |
||
| स्टार्टअप टॉर्क | 0.5 हर्ट्ज/150% | ||
| गति सीमा | 1:100 | ||
| गति स्थिरता सटीकता |
± 0.2%
|
||
| टॉर्क नियंत्रण की सटीकता | ±10% | ||
| अतिभार क्षमता | 150% रेटेड करंट के लिए 60s, 180% रेटेड करंट के लिए 3s। | ||
| टॉर्क वृद्धि |
फिक्स्ड बूस्ट अनुकूलित बूस्ट 0.1%-30% |
||
|
वी/एफ वक्र
|
सीधी रेखा V/F वक्र बहु-बिंदु वी/एफ वक्र एन-पावर वी/एफ वक्र (1.2-पावर, 1.4-पावर, 1.6-पावर 1.8-शक्ति, वर्ग) |
||
| वी/एफ पृथक्करण | दो प्रकारः पूर्ण पृथक्करण; आधा पृथक्करण | ||
|
रैंप मोड
|
सीधी रेखा वाला रैंप एस-वक्र रैंप गतिवर्धन/धीमापन समय के चार समूह 0.0~6500.0s के दायरे के साथ |
||
| संचार के तरीके | RS485 | ||
|
JOG नियंत्रण
|
JOG आवृत्ति रेंजः 0.00Hz50.00Hz JOG त्वरण/धीमी गति का समयः 0.0~6500.0s |
||
| अंतर्निहित पीआईडी | यह प्रक्रिया-नियंत्रित बंद लूप नियंत्रण प्रणाली को आसानी से महसूस करता है। | ||
| ऑटो वोल्टेज विनियमन (AVR) |
यह स्वतः ही आउटपुट वोल्टेज को स्थिर रख सकता है जब नेटवर्क वोल्टेज बदलता है। | ||
| आवृत्ति स्रोत | डिजिटल सेटिंग | ||
| इनपुट और आउटपुट इंटरफेस | एनालॉग इनपुट |
1 दबाव सेंसरः 4 ~ 20mA इनपुट 2 तापमान सेंसर: PT100 |
|
| डिजिटल इनपुट |
2 सामान्य डिजिटल इनपुट 1 पीटीसी सुरक्षा सर्किट (सामान्य डिजिटल इनपुट के साथ संगत) |
||
| डिजिटल आउटपुट | 2 रिले आउटपुट सामान्य रूप से खुला (निर्मित 220VAC वोल्टेज में) | ||
| एलईडी डायोड डिस्प्ले | मानक 3 एलईडी डिस्प्ले | ||
| सुरक्षा | मोटर ओवरहीट सुरक्षा (पीटीसी), पावर-टू-अर्थ शॉर्ट सर्किट सुरक्षा, इन्वर्टर ओवर करंट, ओवरलोड, ओवर वोल्टेज, ओवर वोल्टेज, ओवरहीट, आउटपुट फेज लॉस, कम्युनिकेशन फॉल्ट,वर्तमान का पता लगाने की गलती, ईईपीआरओएम रीड-राइट फॉल्ट आदि। | ||
| पंखा |
DP500: पंखा इन्वर्टरः 380V 15-55kW मास्टर मोटर निर्मित पंखा इन्वर्टर 380V 1.5kW; 380V 75-160kW मास्टर मोटर अंतर्निहित प्रशंसक इन्वर्टर 380V 2.2kW |
||
| पर्यावरण | स्थापना का स्थान | सीधे सूर्य के प्रकाश, धूल, संक्षारक गैस, ज्वलनशील गैस, तेल का धुआं, वाष्प, टपकने या नमक से मुक्त। | |
| ऊंचाई | 1000 मीटर से कम | ||
| परिवेश का तापमान | -10°C +40°C (यदि परिवेश का तापमान 40°C से 50°C के बीच हो तो डाउनशिफ्ट) | ||
| आर्द्रता | 95% से कम आरएच, बिना संक्षेपण के | ||
| कंपन | 5.9 m/s2 (0.6 g) से कम | ||
| भंडारण तापमान | -20°C60°C | ||
इन्वर्टर परिधि आयाम और स्थापित आयाम
| मॉडल | W | H | H1 | D | ए | बी | Ød |
| SP600T-5R5KY-4 | 118 | 238 | 274 | 154 | 80 | 260 | 5.5 |
| SP600T-7R5KY-4 | |||||||
| SP600T-011KY-4 | 145 | 293 | 335 | 172 | 100 | 320 | 7 |
| SP600T-015KY-4 | |||||||
| SP600T-018KY-4 | 168 | 338 | 380 | 172 | 100 | 365 | 7 |
| SP600T-022KY-4 | |||||||
| SP600T-030KY-4 | 217 | 400 | -- | 216 | 202 | 385 | 7 |
| SP600T-037KY-4 | |||||||
| SP600T-045KY-4 | 300 | 440 | 470 | 275 | 210 | 455 | 9 |
| SP600T-055KY-4 | |||||||
| SP600T-075KY-4 | 338 | 436 | 470 | 240 | 270 | 455 | 9 |
एचएम रूपरेखा आयाम और स्थापित आयाम
Wuhu Zoncn स्वचालन उपकरण कं, लिमिटेड चीन में इन्वर्टर और सर्वो उत्पादों के उत्पादन पर ध्यान केंद्रित करने के लिए एक अग्रणी निर्माता में से एक है19 वर्ष का अनुभवहमारे पास4शंघाई में मुख्यालय के साथ कारखानों, कुल कारखाने क्षेत्र 100,000 m2 +, वार्षिक उत्पादन क्षमता के बारे में है900,000पीसी. ZONCN में वीएफडी की 6 मुख्य श्रृंखलाएं हैंःNZ100, NZ200, Z2000, Z8000, T9000, H5000 (IP65/54), आदि हमारे कारखाने ISO9001 गुणवत्ता नियंत्रण प्रणाली पारित किया है और सभी उत्पादों हैसीईप्रमाणन।
वोल्टेज रेंज 110V से 1140V तक है; पावर रेंज 0.4kW से 1000Kw तक है। हमारे उत्पादों का व्यापक रूप से कपड़ा, प्रिंट, सीएनसी मशीन, खाद्य पैकेज, इंजेक्शन मशीन, प्रशंसक, पंप, एयर कंप्रेसर,जल उपचार, औद्योगिक वाशिंग मशीन और कई औद्योगिक अनुप्रयोग।
ZONCN के चीन और विदेश में 80 से अधिक डीलर हैं। अब हमारे उत्पादों को एशिया, यूरोप, अफ्रीका और अमेरिका के 50 से अधिक देशों में निर्यात किया जाता है।ZONCN हमेशा इलेक्ट्रिक ड्राइव के क्षेत्र में समर्पित होगा और गर्मजोशी से आपका स्वागत है हमारे भागीदार बनने के लिए.
