वीएफडी、सर्वो और विभिन्न मोटर ड्राइवर्स के उत्पादन पर ध्यान केंद्रित करें
वार्षिक बिक्री की मात्रा 900,000 से अधिक इकाइयां
शक्ति सीमाः0.4kw~2000kw,वोल्टेज सीमा:110v~10000v
सेवा वितरण नेटवर्क दुनिया को कवर करता है
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | KC; CE |
| Model Number: | NZ100-7R5G-4 |
| दस्तावेज: | NZ100 English Catalog.pdf |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| Packaging Details: | inside: box; outside: carton |
| प्रसव के समय: | 7-30 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 100,000 पीसी / माह |
| उत्पाद: | चर आवृत्ति ड्राइव | ब्रांड: | ZONCN |
|---|---|---|---|
| श्रृंखला: | एनजेड100 | control mode: | V/F control |
| इनपुट: | 380V तीन चरण | Power: | 10HP/7.5kw |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | संचार: | RS485 (MODBUS) |
| वारंटी: | 18 महीने | ओईएम: | हाँ |
380v VFD इन्वर्टर 7.5kw वेरिएबल फ्रीक्वेंसी ड्राइव 10hp ZONCN से

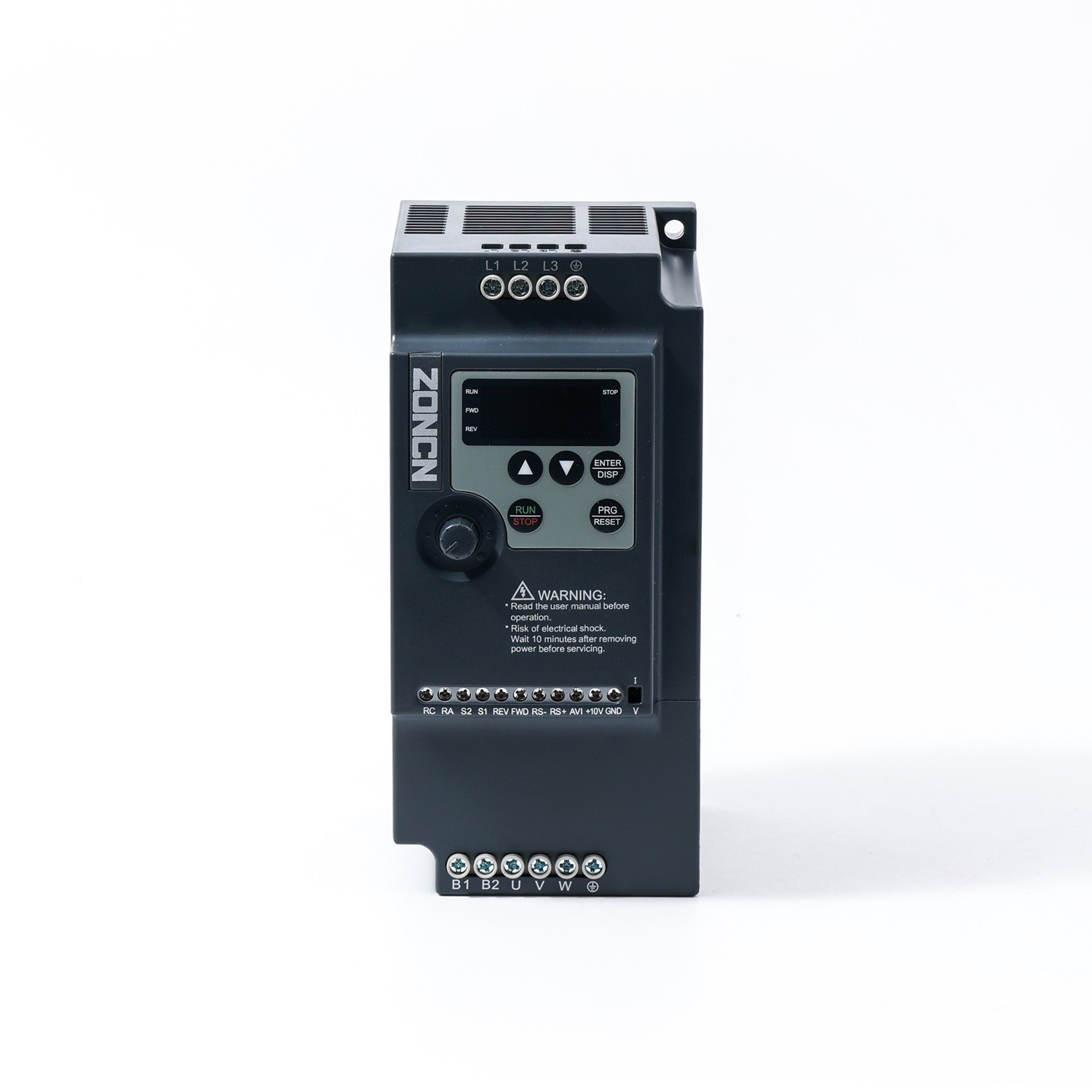

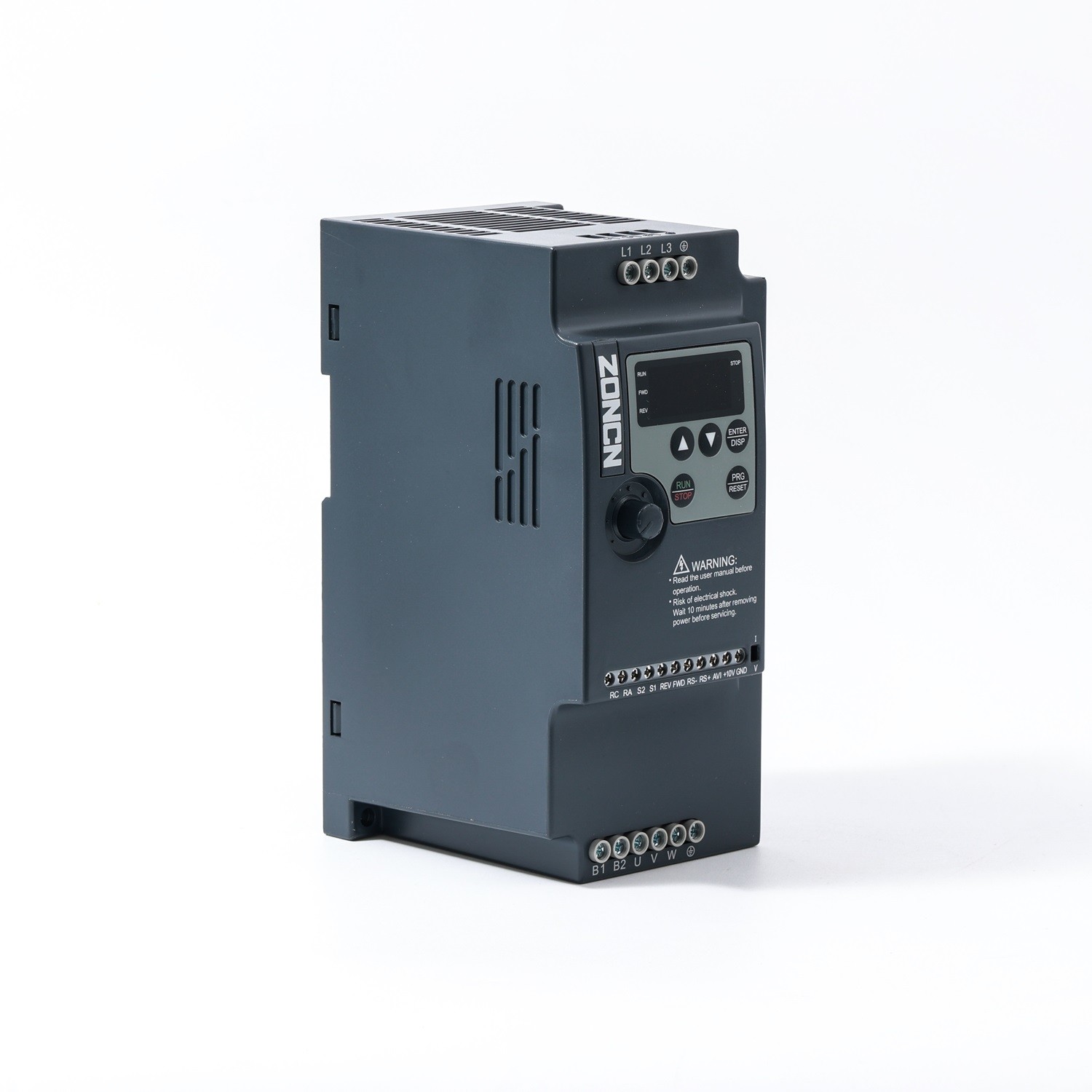

ZONCN NZ100 VFD इन्वर्टर की विशेषताएं
यह ZONCN VFDमोटर गति नियंत्रण अनुप्रयोगों में सामर्थ्य और प्रदर्शन का एक असाधारण संतुलन प्रदान करता है। यहVFDएक कॉम्पैक्ट डिज़ाइन पेश करता है जो कार्यक्षमता से समझौता किए बिना अंतरिक्ष-बाधित वातावरण में स्थापना की अनुमति देता है।
इसके मूल में, ZONCN VFDमोटर की गति को सटीक रूप से विनियमित करने के लिए उन्नत V/F नियंत्रण तकनीक का उपयोग करता है, जबकि ऊर्जा दक्षता का अनुकूलन करता है। VFDविभिन्न औद्योगिक अनुप्रयोगों में बेहतर प्रक्रिया सटीकता के लिए अंतर्निहित PID नियंत्रण को शामिल करता है।

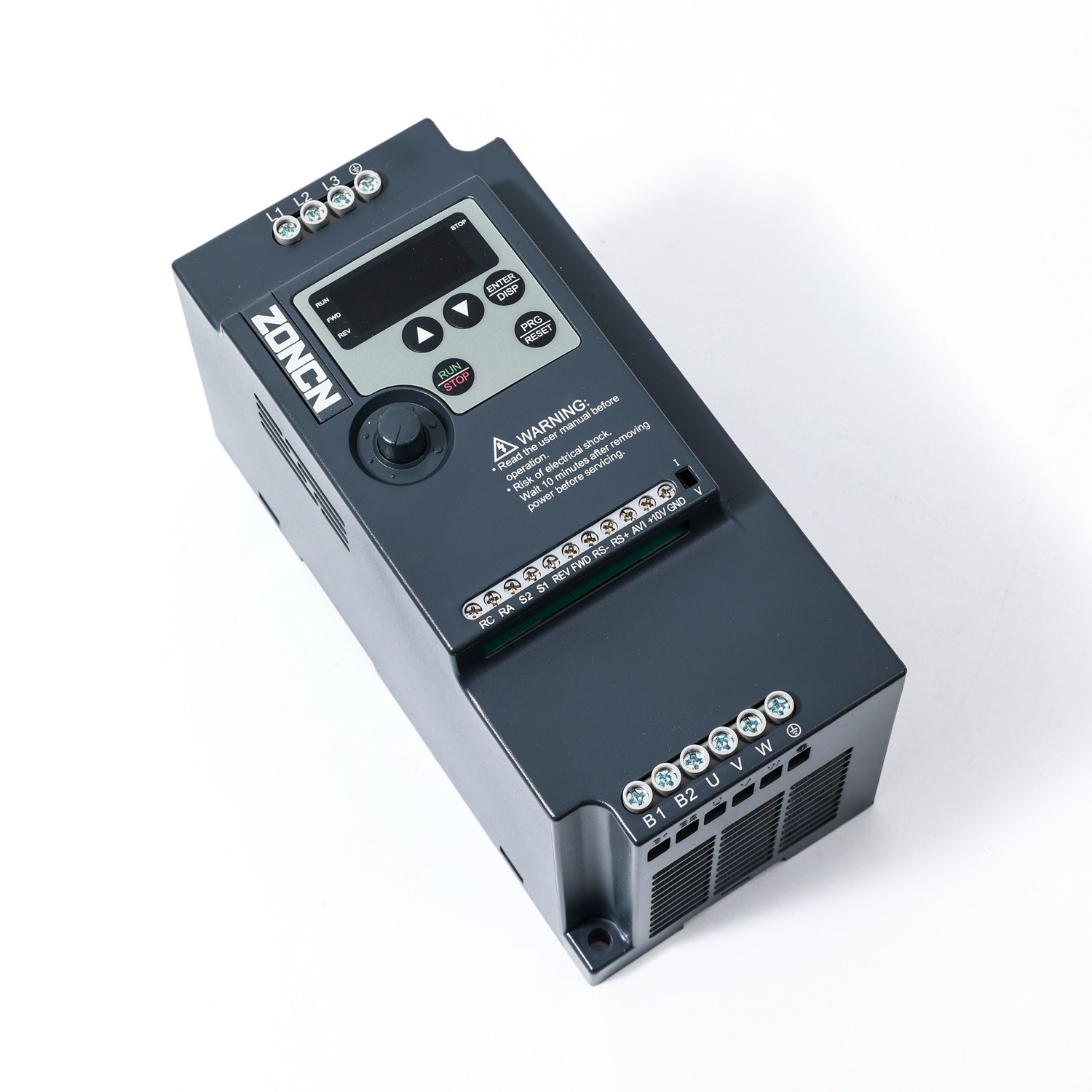

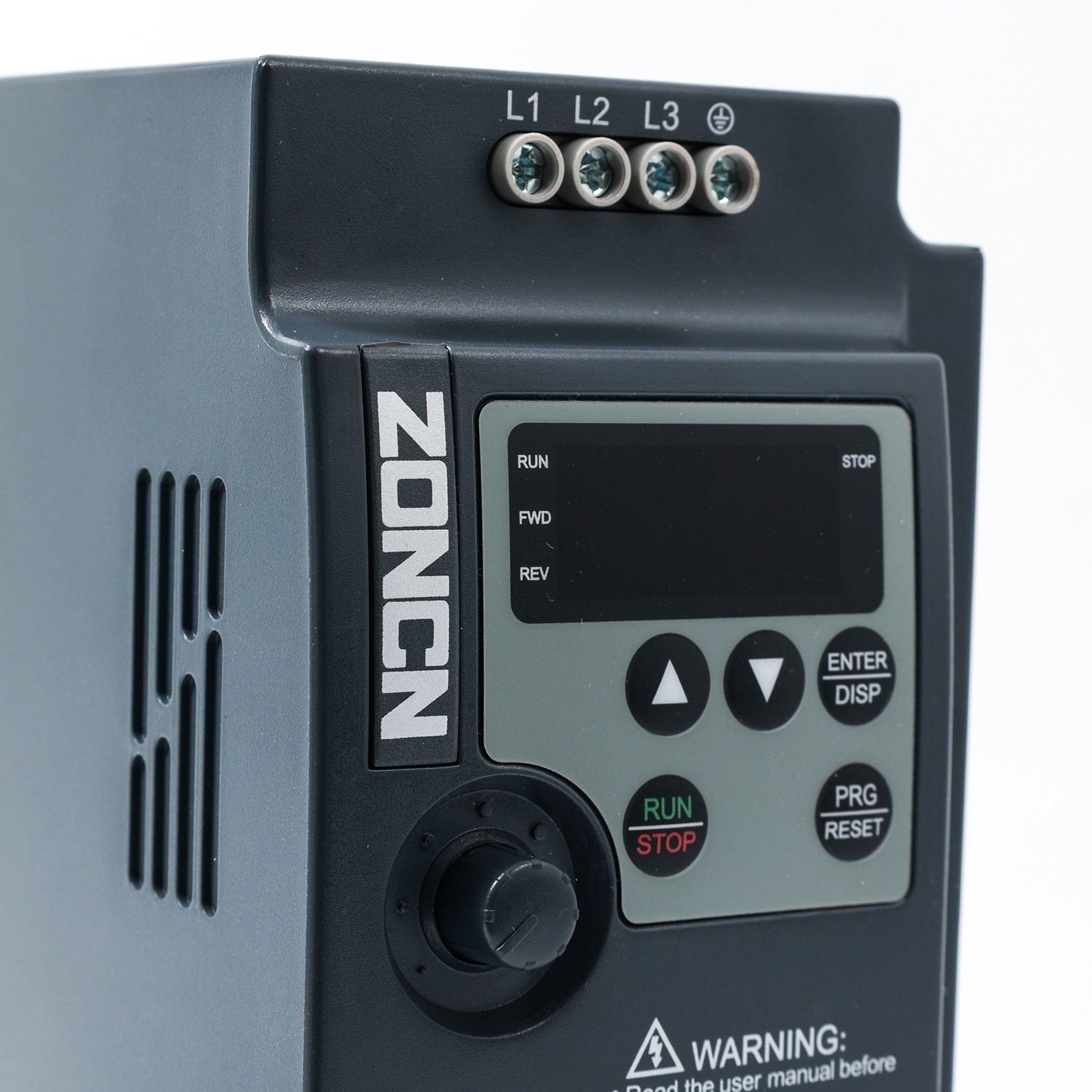

सुविधा के लिए इंजीनियर, यह VFDबाहरी रूप से सुलभ वायरिंग टर्मिनल पेश करता है जो स्थापना और रखरखाव को काफी सरल करता है। ऑपरेटर एकीकृत पोटेंशियोमीटर नॉब के माध्यम से आसानी से मोटर की गति को समायोजित कर सकते हैं, जबकि वियोज्य रिमोट कीबोर्ड दूरी से लचीला संचालन सक्षम करता है।
यह VFDएनालॉग इनपुट टर्मिनलों के माध्यम से बहुमुखी नियंत्रण विकल्प प्रदान करता है और निर्बाध सिस्टम एकीकरण के लिए MODBUS RTU और ASCII प्रोटोकॉल दोनों के साथ RS485 संचार का समर्थन करता है। अंतरिक्ष-बचत स्थापना के लिए, 5.5KW तक रेट किए गए मॉडल मानक 35mm DIN रेल माउंटिंग के साथ संगत हैं।
इसके अतिरिक्त, ZONCN VFDOEM अनुकूलन का समर्थन करता है, जिससे निर्माताओं को विशिष्ट अनुप्रयोग आवश्यकताओं के अनुसार समाधान तैयार करने की अनुमति मिलती है। चाहे औद्योगिक स्वचालन, HVAC सिस्टम, या सामग्री हैंडलिंग उपकरण में उपयोग किया जाए, यह VFDऊर्जा-बचत लाभों के साथ विश्वसनीय प्रदर्शन प्रदान करता है।
अपने कॉम्पैक्ट आकार, बुद्धिमान नियंत्रण सुविधाओं और लचीले स्थापना विकल्पों के संयोजन के साथ, ZONCN VFDविभिन्न उद्योगों में आधुनिक मोटर नियंत्रण अनुप्रयोगों के लिए एक आदर्श समाधान का प्रतिनिधित्व करता है।
VFD इन्वर्टर का नेमप्लेट विवरण
VFD इन्वर्टर का विनिर्देश
| VFD मॉडल | इनपुट वोल्टेज | आउटपुट पावर (KW) | इनपुट करंट (A) | आउटपुट करंट (A) | मोटर सुसज्जित (KW) |
| NZ100-0R4G-2 | 1PH AC220V+/-15% | 0.4 | 5.4 | 2.5 | 0.4 |
| NZ100-0R75G-2 | 0.75 | 8.2 | 5 | 0.75 | |
| NZ100-1R5G-2 | 1.5 | 14 | 7 | 1.5 | |
| NZ100-2R2G-2 | 2.2 | 23 | 11 | 2.2 | |
| NZ100-0R75G-4 | 3PH AC380V+/-15% | 0.75 | 3.4 | 2.7 | 0.75 |
| NZ100-1R5G-4 | 1.5 | 5.0 | 4.0 | 1.5 | |
| NZ100-2R2G-4 | 2.2 | 5.8 | 5.0 | 2.2 | |
| NZ100-3R7G-4 | 3.7 | 10.7 | 8.6 | 3.7 | |
| NZ100-5R5G-4 | 5.5 | 14.6 | 12.5 | 5.5 | |
| 5.5kw से अधिक शक्तियों के लिए, वेक्टर नियंत्रण के साथ NZ200 श्रृंखला की सिफारिश की जाती है। | |||||
VFD इन्वर्टर का आयाम
VFD इन्वर्टर का वायरिंग आरेख
VFD इन्वर्टर की कार्यशाला
VFD इन्वर्टर का अनुप्रयोग
