| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | CE |
| मॉडल संख्या: | T9400-0R75G |
| दस्तावेज: | ZONCN T9000 series catalog.pdf |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| पैकेजिंग विवरण: | अंदरः बॉक्स; बाहरः कार्टन |
| प्रसव के समय: | 7-30 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल |
| आपूर्ति की क्षमता: | 100,000 पीसी / माह |
| प्रकार: | वीएफडी इन्वर्टर | ब्रांड: | ZONCN |
|---|---|---|---|
| श्रृंखला: | T9000 | नियंत्रण मोड: | लूप वेक्टर नियंत्रण खोलें/बंद करें |
| वोल्टेज: | 220V/380V/440V/440V/480V | संचार: | RS485/प्रोफाइनैट |
| प्रमाणपत्र: | सीई | वारंटी: | 18 महीने |
| प्रमुखता देना: | 0.4kw इन्वर्टर वीएफडी,450 किलोवाट इन्वर्टर वीएफडी,उच्च प्रदर्शन इन्वर्टर वीएफडी |
||

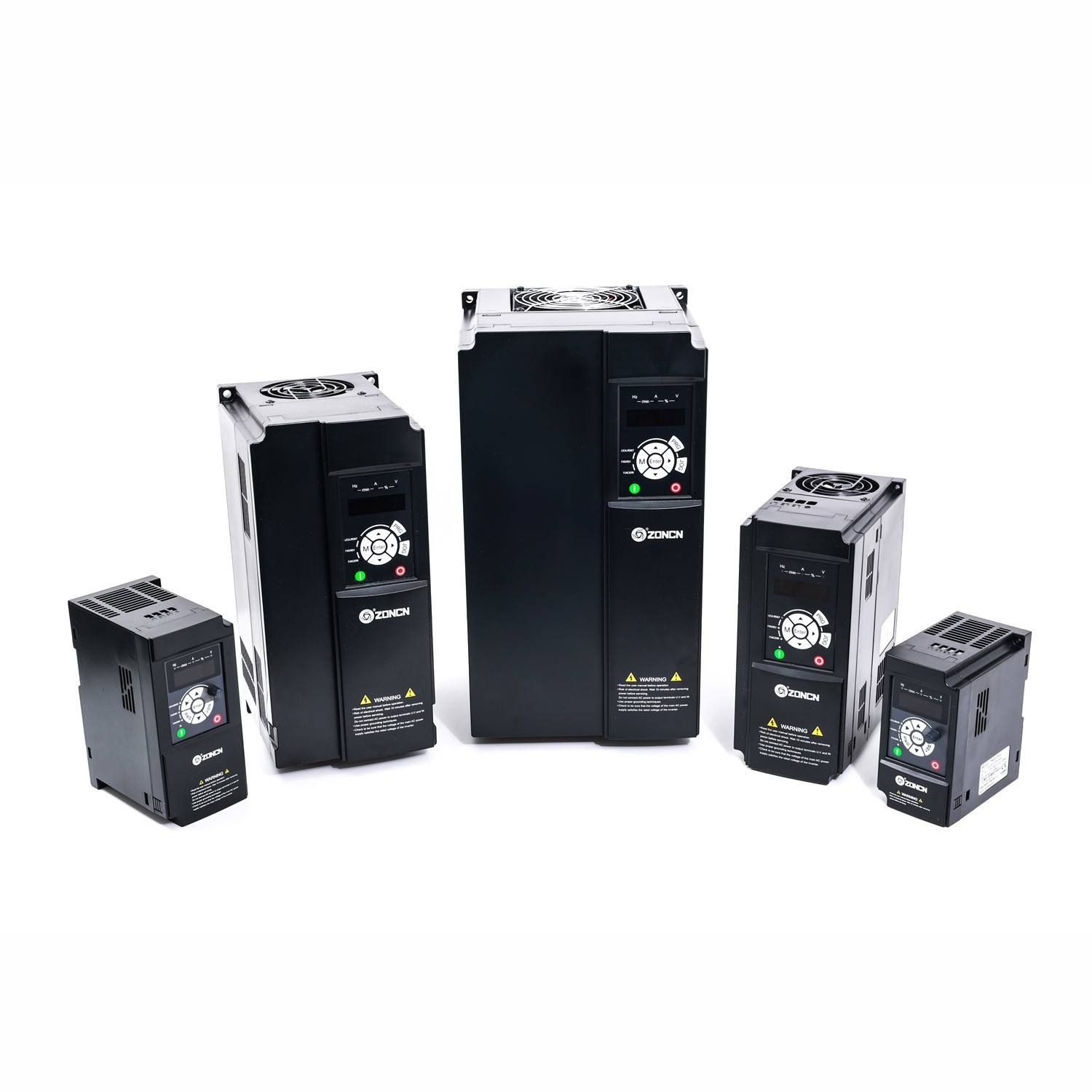

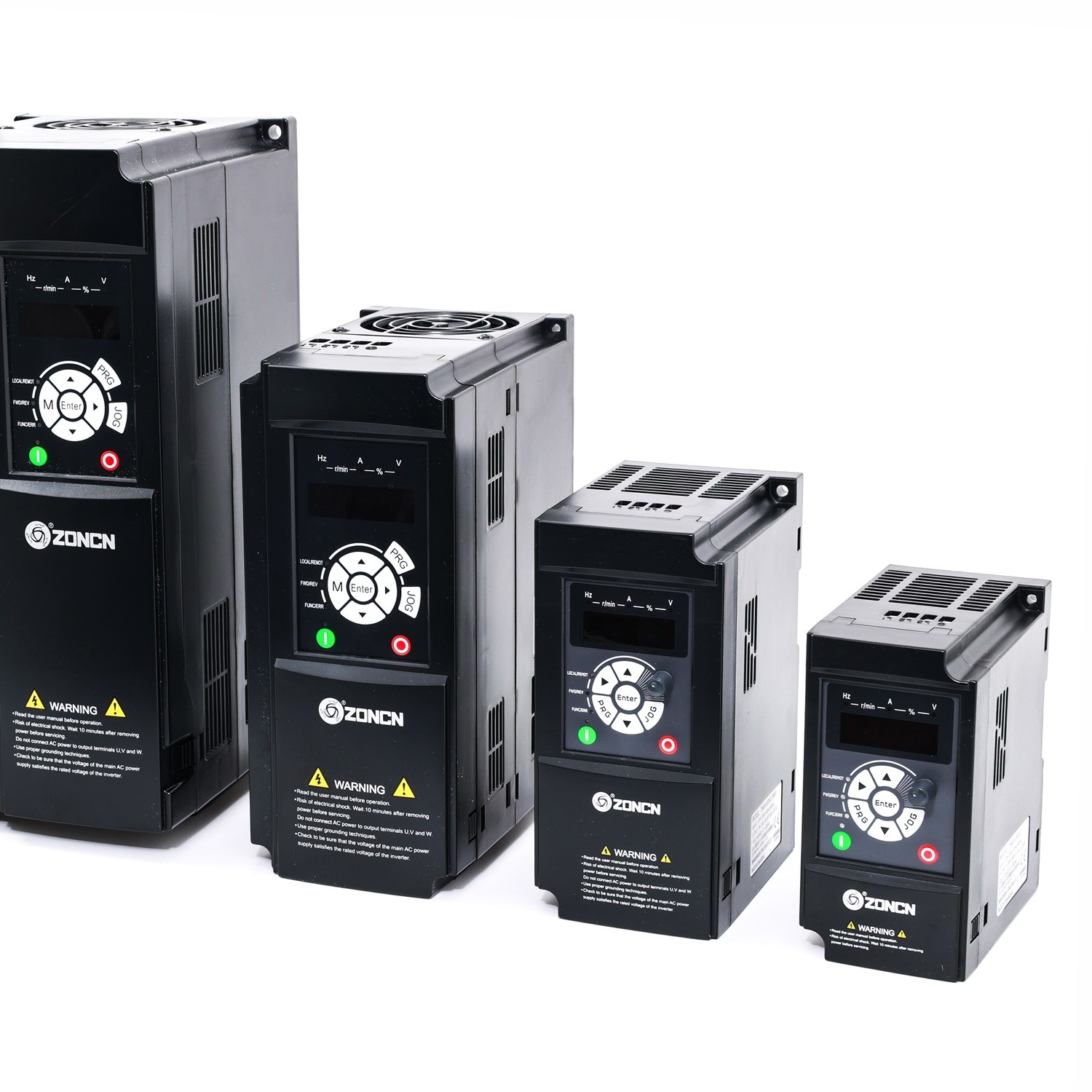

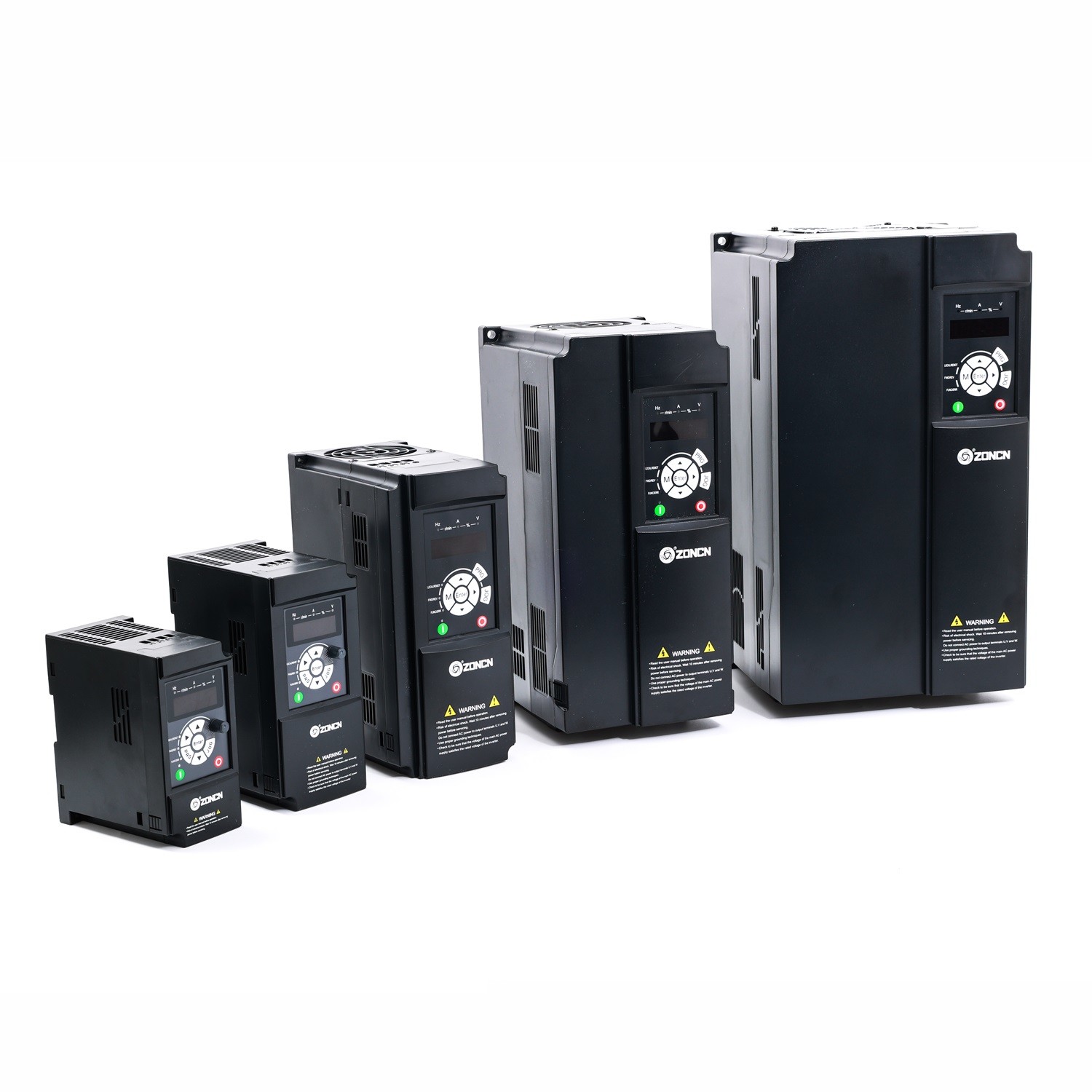

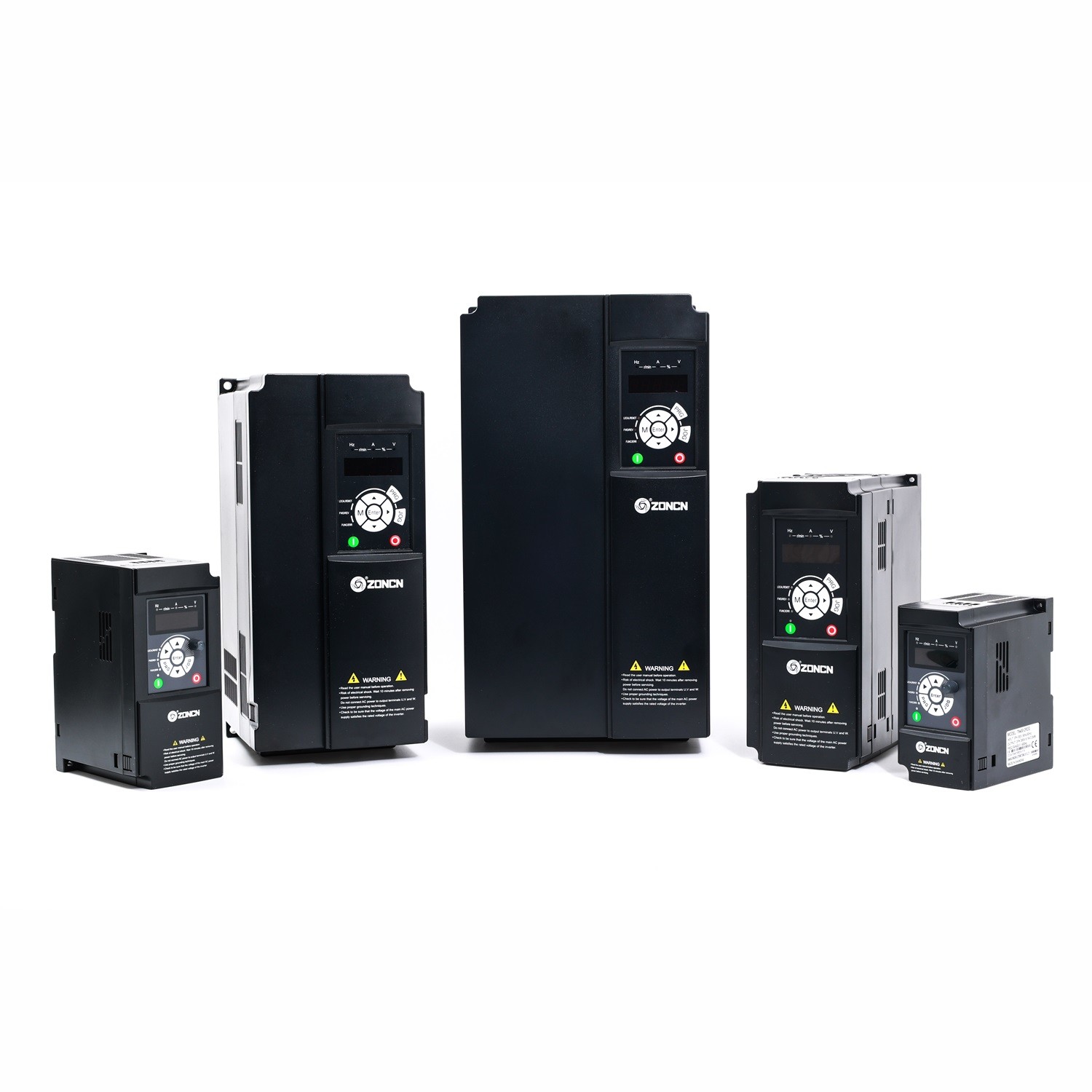

उच्च प्रदर्शन इन्वर्टर VFD चर आवृत्ति ड्राइव 0.4kw से 450kw
ZONCN T9000 VFD इन्वर्टर विशेषताएं
ZONCN T9000 श्रृंखला एक उच्च प्रदर्शन वाले औद्योगिक VFD के रूप में बाहर खड़ा है, जो विभिन्न अनुप्रयोगों के लिए सटीक नियंत्रण, मजबूत बिजली वितरण और स्मार्ट कनेक्टिविटी को जोड़ती है।
1उच्च मोटर नियंत्रण
ओपन-लूप और क्लोज्ड-लूप वेक्टर कंट्रोल से लैस, टी9000 कम गति (0.5 हर्ट्ज) पर भी सटीक गति और टोक़ विनियमन सुनिश्चित करता है।यह इसे सीएनसी मशीनों जैसे उच्च गतिशील अनुप्रयोगों के लिए आदर्श बनाता है, क्रेन और सेंट्रीफ्यूज।
2. भारी कर्तव्य प्रदर्शन
150% स्टार्टिंग टॉर्क के साथ, यह भारी भार स्टार्टअप को आसानी से संभालता है, खनन, कन्वेयर और एक्सट्रूडर जैसे मांग वाले वातावरण में रुकने से रोकता है।ऑटो-टॉर्क मुआवजा भार परिवर्तन के लिए अनुकूलित करता है, स्थिर संचालन सुनिश्चित करता है।
3व्यापक संगतता और दक्षता
स्थायी चुंबक सिंक्रोनस मोटर्स (पीएमएसएम) का समर्थन करते हुए, यह पारंपरिक ड्राइव की तुलना में 5 से 10% तक ऊर्जा दक्षता में सुधार करता है, पंपों, प्रशंसकों और कंप्रेसरों में परिचालन लागत को कम करता है।इसकी व्यापक शक्ति सीमा (0.4~450kW) और बहु-वोल्टेज संगतता (220V~480V) वैश्विक औद्योगिक मानकों के अनुरूप है।
4स्मार्ट औद्योगिक एकीकरण
प्रोफाइनेट और आरएस485 संचार की सुविधा के साथ, टी9000 उद्योग 4.0 स्वचालन के लिए पीएलसी और आईओटी प्रणालियों के साथ सहजता से जुड़ता है।24V I/O टर्मिनल और PNP/NPN समर्थन सेंसर और नियंत्रक इंटरफेस को सरल बनाते हैं.
5सुरक्षा और विश्वसनीयता में सुधार
आपातकालीन स्टार्ट/स्टॉप फ़ंक्शन और अंतर्निहित पीआईडी नियंत्रण महत्वपूर्ण प्रक्रियाओं में सुरक्षित, स्वचालित संचालन सुनिश्चित करते हैं। इसका मजबूत डिजाइन कठोर औद्योगिक परिस्थितियों का सामना करता है, डाउनटाइम को कम करता है।
| ZONCN T9000 इन्वर्टर मॉडल | इनपुट वोल्टेज (V) | नामित आउटपुट शक्ति ((kW) | नामित इनपुट करंट ((A) | नामित आउटपुट करंट ((A) | मोटर शक्ति (किलोवाट) |
| T9200-0R4G | 1PH AC 220V±15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 | |
| T9200-1R5G | 1.5 | 10 | 7 | 1.5 | |
| T9200-2R2G | 2.2 | 16 | 11 | 2.2 | |
| T9200-3R7G | 3.7 | 17 | 16.5 | 3.7 | |
| T9200-5R5G | 5.5 | 26 | 25 | 5.5 | |
| T9200-7R5G | 7.5 | 35 | 32 | 7.5 | |
| T9400-0R4G | 3PH AC 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 | |
| T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 | |
| T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 | |
| T9400-3R7G/5R5P | 3.7/5.5 | यहोवा का वचन, 10/15 | 9/13 | 3.7/5.5 | |
| T9400-5R5G/7R5P | 5.5/7.5 | 15/20 | 13/17 | 5.5/7.5 | |
| T9400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T9400-11G/15P | क्या आप परमेश्वर की उपासना करते हैं? | 26/35 | 25/32 | क्या आप परमेश्वर की उपासना करते हैं? | |
| T9400-15G/18.5P | 15/185 | 35/38 | 32/37 | 15/185 | |
| T9400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T9400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 | |
| T9400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 | |
| T9400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 | |
| T9400-45G/55P | 45/55 | 92/113 | 90/110 | 45/55 | |
| T9400-55G | 55 | 113 | 110 | 55 | |
| T9400-75G/90P | 75/90 | 157/180 | 150/176 | 75/90 | |
| T9400-90G/110P | 90/110 | 180/214 | 176/210 | 90/110 | |
| T9400-110G/132P | 110/132 | 214/256 | 210/253 | 110/132 | |
| ★कृपया 110kw से अधिक इन्वर्टर शक्तियों के लिए हमसे सीधे संपर्क करें | |||||
| पद | विवरण | |||
| मूल कार्य | नियंत्रण मोड | वीएफ नियंत्रण | ||
| सेंसर रहित प्रवाह वेक्टर नियंत्रण (SVC) | ||||
| क्लोज-लूप वेक्टर कंट्रोल (FVC) (3.7kW से ऊपर) | ||||
| अधिकतम आवृत्ति | 0~600 हर्ट्ज | |||
| वाहक आवृत्ति | 0.5kHZ8kHz | |||
| वाहक आवृत्ति लोड विशेषताओं के आधार पर स्वचालित रूप से समायोजित किया जाता है | ||||
| इनपुट आवृत्ति संकल्प | डिजिटल सेटिंगः0.01 हर्ट्ज | |||
| एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.025% | ||||
| प्रारंभ टोक़ | जी प्रकारः0.5Hz/150% ((SVC) | |||
| पी प्रकारः0.5 हर्ट्ज/100% | ||||
| गति सीमा | 100 (एसवीसी) | |||
| गति स्थिरता सटीकता | ±0.5% (SVC) | |||
| अतिभार क्षमता | जी प्रकारः 150% नाममात्र धारा के लिए 60s, 180% नाममात्र धारा के लिए 3s. पी प्रकारः 120% नाममात्र धारा के लिए 60s, 150% नाममात्र धारा के लिए 3s. | |||
| टॉर्क वृद्धि | ऑटो-बूस्ट; | |||
| अनुकूलित बूस्टः 0.1%~30.0% | ||||
| वी/एफ वक्र | सीधी रेखा V/F वक्र | |||
| बहु-बिंदु वी/एफ वक्र | ||||
| एन-पावर वी/एफ वक्र (1.2-पावर, 1.4-पावर, 1.6-पावर, 1.8-पावर, वर्ग) | ||||
| वी/एफ पृथक्करण | 2 प्रकारः पूर्ण पृथक्करण; आधा पृथक्करण | |||
| रैंप मोड | सीधी रेखा रैंप। | |||
| त्वरण/धीमापन समय के चार समूह 0.00≤6500.0s के दायरे के साथ | ||||
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः0.00Hz~अधिकतम आवृत्ति | |||
| ब्रेक लगाने का समय:0.0s~36.0s | ||||
| ब्रेक एक्शन करंट वैल्यूः00.0%-100.0% | ||||
| JOG नियंत्रण | JOG आवृत्ति सीमाः0.00 हर्ट्ज ~ 50.00 हर्ट्ज | |||
| JOG त्वरण/धीमापन समयः 0.0s~6500.0s. | ||||
| सरल पीएलसी, कई पूर्व निर्धारित गति | यह सरल पीएलसी समारोह या टर्मिनल राज्यों के संयोजन के माध्यम से 16 गति तक लागू करता है | |||
| ऑनबोर्ड पीआईडी | यह आसानी से प्रक्रिया नियंत्रित बंद पाश नियंत्रण प्रणाली का एहसास होता है | |||
| ऑटो वोल्टेज विनियमन (AVR) | यह निरंतर आउटपुट वोल्टेज स्वचालित रूप से रख सकते हैं जब मुख्यधारा वोल्टेज | |||
| ओवरवोल्टेज/ओवरकंट्रेंट स्टॉल कंट्रोल | वर्तमान और वोल्टेज ओवर वोल्टेज / ओवर करंट के कारण लगातार ट्रिपिंग से बचने के लिए चल प्रक्रिया के दौरान स्वचालित रूप से सीमित हैं | |||
| तेज धारा सीमा | यह एसी ड्राइव के लगातार ओवर करंट फॉल्ट से बचने में मदद करता है। | |||
| टोक़ सीमा और नियंत्रण | यह स्वचालित रूप से टॉर्क को सीमित कर सकता है और चलती प्रक्रिया के दौरान लगातार ओवर करंट ट्रिपिंग को रोक सकता है। | |||
| एफवीसी मोड में लागू किया गया है। | ||||
| कई पीजी कार्ड के लिए समर्थन | अंतर इनपुट पीजी कार्ड, रिज़ॉल्वर पीजी कार्ड, घुमावदार ट्रांसफार्मर पीजी कार्ड के लिए समर्थन | |||
