वीएफडी、सर्वो और विभिन्न मोटर ड्राइवर्स के उत्पादन पर ध्यान केंद्रित करें
वार्षिक बिक्री की मात्रा 900,000 से अधिक इकाइयां
शक्ति सीमाः0.4kw~2000kw,वोल्टेज सीमा:110v~10000v
सेवा वितरण नेटवर्क दुनिया को कवर करता है
| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | CE |
| मॉडल संख्या: | T9400-0R75G |
| दस्तावेज: | ZONCN T9000 series catalog.pdf |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| पैकेजिंग विवरण: | अंदरः बॉक्स; बाहरः कार्टन |
| प्रसव के समय: | 7-30 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल |
| आपूर्ति की क्षमता: | 100,000 पीसी / माह |
| प्रकार: | वीएफडी इन्वर्टर | ब्रांड: | ZONCN |
|---|---|---|---|
| श्रृंखला: | T9000 | नियंत्रण मोड: | लूप वेक्टर नियंत्रण खोलें/बंद करें |
| वोल्टेज: | 220V/380V/440V/440V/480V | संचार: | RS485/प्रोफाइनैट |
| प्रसव का समय: | सामान्यतः 15 दिनों के भीतर | वारंटी: | 18 महीने |
| प्रमुखता देना: | 0.4kw से 450kw इन्वर्टर,चीन वीएफडी विनिर्माण इन्वर्टर,ZONCN इन्वर्टर |
||

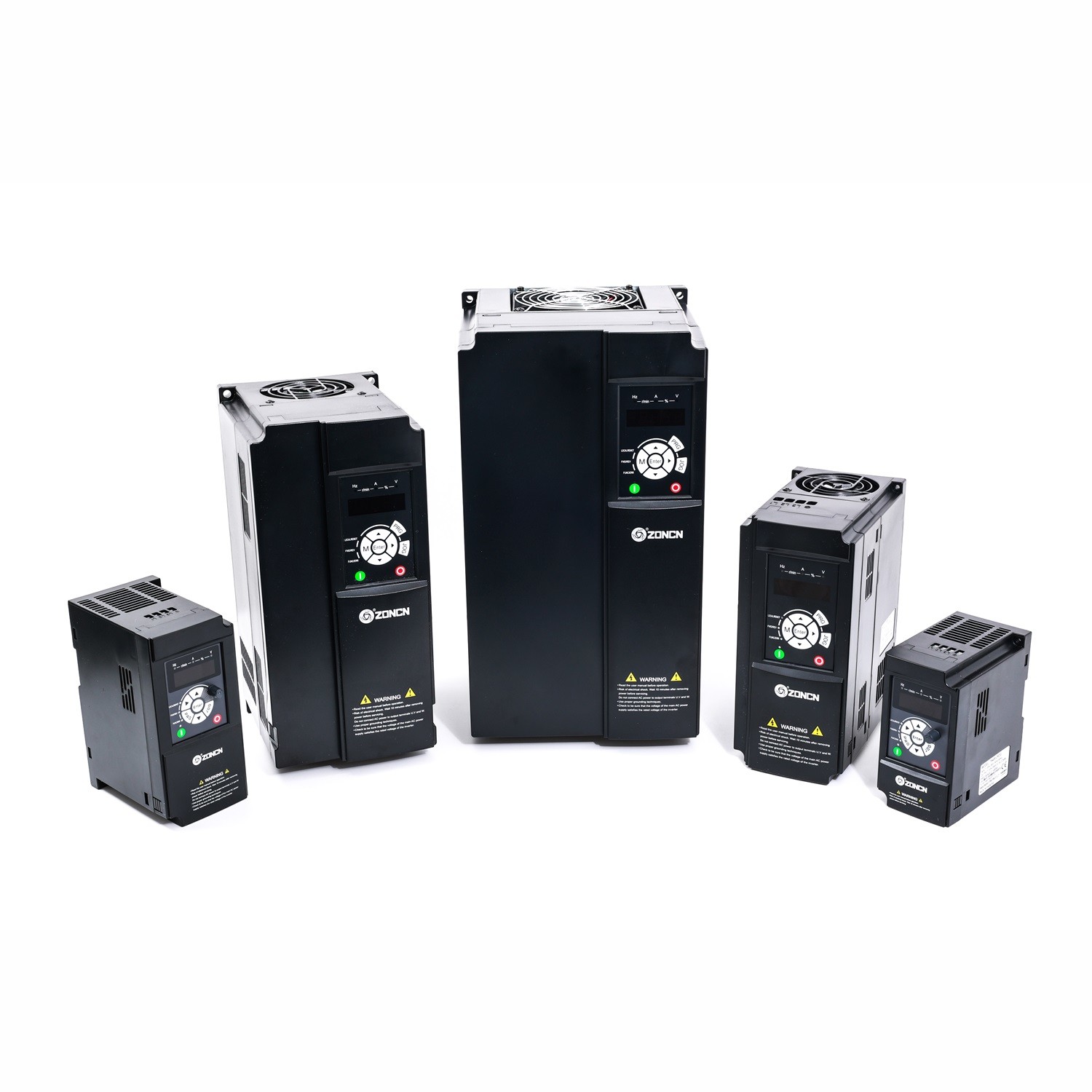

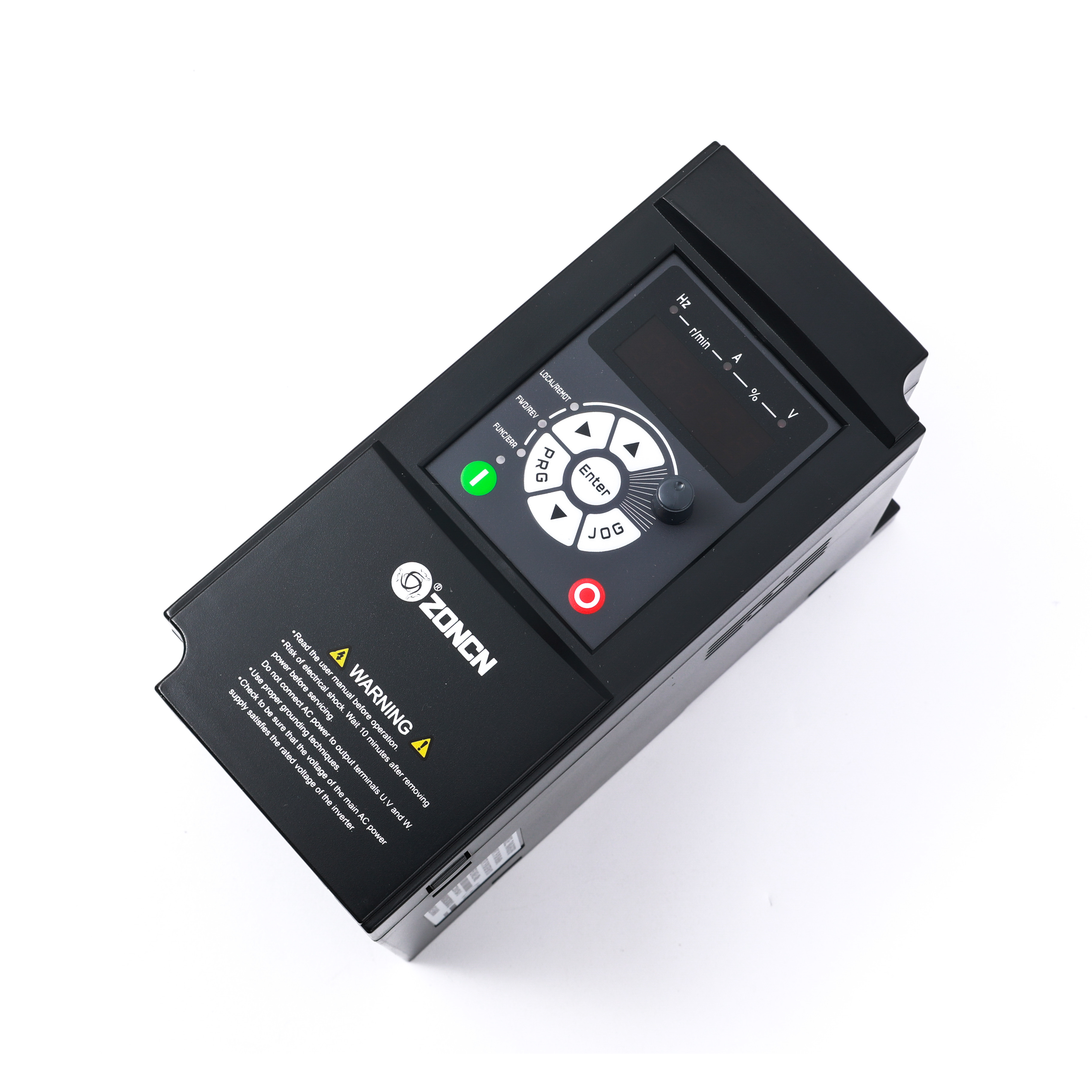

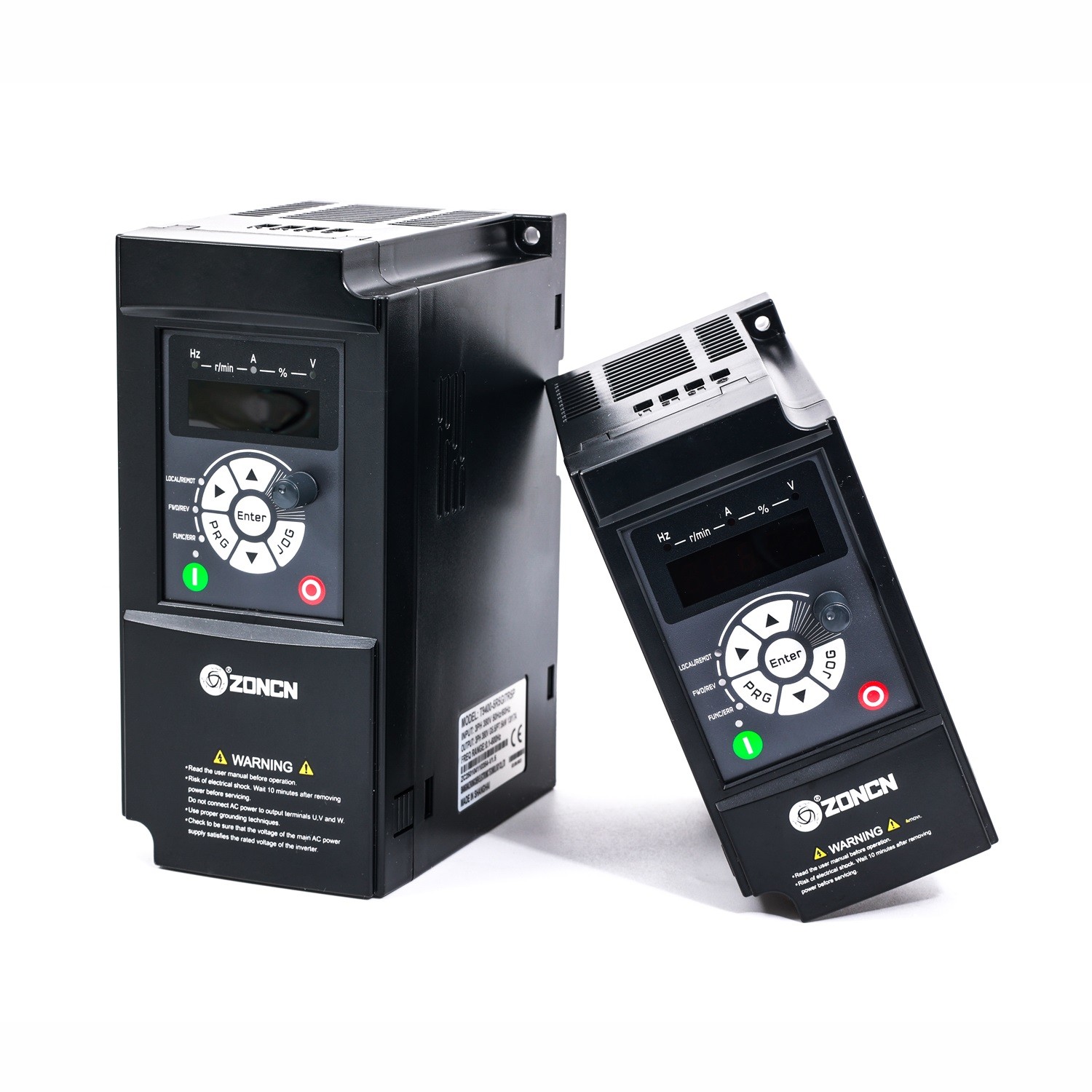

चीन VFD विनिर्माण ZONCN इन्वर्टर चर आवृत्ति ड्राइव 0.4kw से 450kw
ZONCN T9000 VFD इन्वर्टर विशेषताएं
ZONCN T9000 विभिन्न अनुप्रयोगों में सटीक मोटर नियंत्रण के लिए डिज़ाइन किया गया एक उच्च प्रदर्शन वाला औद्योगिक ग्रेड चर आवृत्ति ड्राइव है।नीचे इसकी मुख्य विशेषताओं का विस्तृत विश्लेषण दिया गया है।:
ओपन-लूप और क्लोज्ड-लूप वेक्टर कंट्रोल
एक एन्कोडर (ओपन-लूप) की आवश्यकता के बिना बेहतर गति और टोक़ विनियमन प्रदान करता है, जबकि बंद-लूप मोड मांग वाले अनुप्रयोगों के लिए प्रतिक्रिया के साथ उच्च सटीकता सुनिश्चित करता है।
गतिशील प्रतिक्रिया की आवश्यकता वाले परिदृश्यों के लिए आदर्श, जैसे सीएनसी मशीनें, लिफ्ट और सेंट्रीफ्यूज।
कम गति (0.5 हर्ट्ज) पर 150% टॉर्क आउटपुट भारी भार (जैसे, कन्वेयर, क्रशर, या एक्सट्रूडर) के तहत विश्वसनीय शुरुआत को सक्षम करता है।
ऑटो-टॉर्क बूस्ट लोड उतार-चढ़ावों की भरपाई करता है, जो चर-लोड स्थितियों में स्टैकिंग को रोकता है।
व्यापक शक्ति सीमा (0.4~450 किलोवाट) और बहु-वोल्टेज समर्थन (220V/380V/440V/480V) वैश्विक औद्योगिक शक्ति मानकों को समायोजित करते हैं।
स्थायी चुंबक सिंक्रोनस मोटर (पीएमएसएम) समर्थन पारंपरिक प्रेरण मोटर्स की तुलना में ऊर्जा दक्षता में 5~10% की वृद्धि करता है, जो एचवीएसी, पंप और सर्वो-जैसे अनुप्रयोगों के लिए उपयुक्त है।
प्रोफाइनेट और आरएस485 प्रोटोकॉल उद्योग 4.0 तैयारियों के लिए पीएलसी, एससीएडीए और आईओटी प्लेटफार्मों के साथ वास्तविक समय में संचार को सक्षम करते हैं।
24 वी सहायक शक्ति और पीएनपी/एनपीएन संगतता सेंसर, रिले और बाहरी नियंत्रकों के साथ एकीकरण को सरल बनाती है।
आपातकालीन स्टार्ट/स्टॉप (तत्काल ब्रेकिंग) महत्वपूर्ण स्थितियों में ऑपरेटर की सुरक्षा सुनिश्चित करता है।
अंतर्निहित पीआईडी नियंत्रण प्रक्रिया उद्योगों में दबाव, प्रवाह या तापमान विनियमन को स्वचालित करता है।
ऑटो ऊर्जा अनुकूलन बिजली की बर्बादी को कम करने के लिए वोल्टेज-से-आवृत्ति अनुपात को समायोजित करता है।
व्यापक मोटर संगतता के कारण अपग्रेड परियोजनाओं के लिए उपयुक्त है, उन्नयन लागत को कम करता है।
| ZONCN T9000 इन्वर्टर मॉडल | इनपुट वोल्टेज (V) | नामित आउटपुट शक्ति ((kW) | नामित इनपुट करंट ((A) | नामित आउटपुट करंट ((A) | मोटर शक्ति (किलोवाट) |
| T9200-0R4G | 1PH AC 220V±15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 | |
| T9200-1R5G | 1.5 | 10 | 7 | 1.5 | |
| T9200-2R2G | 2.2 | 16 | 11 | 2.2 | |
| T9200-3R7G | 3.7 | 17 | 16.5 | 3.7 | |
| T9200-5R5G | 5.5 | 26 | 25 | 5.5 | |
| T9200-7R5G | 7.5 | 35 | 32 | 7.5 | |
| T9400-0R4G | 3PH AC 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 | |
| T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 | |
| T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 | |
| T9400-3R7G/5R5P | 3.7/5.5 | यहोवा का वचन, 10/15 | 9/13 | 3.7/5.5 | |
| T9400-5R5G/7R5P | 5.5/7.5 | 15/20 | 13/17 | 5.5/7.5 | |
| T9400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T9400-11G/15P | क्या आप परमेश्वर की उपासना करते हैं? | 26/35 | 25/32 | क्या आप परमेश्वर की उपासना करते हैं? | |
| T9400-15G/18.5P | 15/185 | 35/38 | 32/37 | 15/185 | |
| T9400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T9400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 | |
| T9400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 | |
| T9400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 | |
| T9400-45G/55P | 45/55 | 92/113 | 90/110 | 45/55 | |
| T9400-55G | 55 | 113 | 110 | 55 | |
| T9400-75G/90P | 75/90 | 157/180 | 150/176 | 75/90 | |
| T9400-90G/110P | 90/110 | 180/214 | 176/210 | 90/110 | |
| T9400-110G/132P | 110/132 | 214/256 | 210/253 | 110/132 | |
| ★कृपया 110kw से अधिक इन्वर्टर शक्तियों के लिए हमसे सीधे संपर्क करें | |||||
| पद | विवरण | |||
| मूल कार्य | नियंत्रण मोड | वीएफ नियंत्रण | ||
| सेंसर रहित प्रवाह वेक्टर नियंत्रण (SVC) | ||||
| क्लोज-लूप वेक्टर कंट्रोल (FVC) (3.7kW से ऊपर) | ||||
| अधिकतम आवृत्ति | 0~600 हर्ट्ज | |||
| वाहक आवृत्ति | 0.5kHZ8kHz | |||
| वाहक आवृत्ति लोड विशेषताओं के आधार पर स्वचालित रूप से समायोजित किया जाता है | ||||
| इनपुट आवृत्ति संकल्प | डिजिटल सेटिंगः0.01 हर्ट्ज | |||
| एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.025% | ||||
| प्रारंभ टोक़ | जी प्रकारः0.5Hz/150% ((SVC) | |||
| पी प्रकारः0.5 हर्ट्ज/100% | ||||
| गति सीमा | 100 (एसवीसी) | |||
| गति स्थिरता सटीकता | ±0.5% (SVC) | |||
| अतिभार क्षमता | जी प्रकारः 150% नाममात्र धारा के लिए 60s, 180% नाममात्र धारा के लिए 3s. पी प्रकारः 120% नाममात्र धारा के लिए 60s, 150% नाममात्र धारा के लिए 3s. | |||
| टॉर्क वृद्धि | ऑटो-बूस्ट; | |||
| अनुकूलित बूस्टः 0.1%~30.0% | ||||
| वी/एफ वक्र | सीधी रेखा V/F वक्र | |||
| बहु-बिंदु वी/एफ वक्र | ||||
| एन-पावर वी/एफ वक्र (1.2-पावर, 1.4-पावर, 1.6-पावर, 1.8-पावर, वर्ग) | ||||
| वी/एफ पृथक्करण | 2 प्रकारः पूर्ण पृथक्करण; आधा पृथक्करण | |||
| रैंप मोड | सीधी रेखा रैंप। | |||
| त्वरण/धीमापन समय के चार समूह 0.00≤6500.0s के दायरे के साथ | ||||
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः0.00Hz~अधिकतम आवृत्ति | |||
| ब्रेक लगाने का समय:0.0s~36.0s | ||||
| ब्रेक एक्शन करंट वैल्यूः00.0%-100.0% | ||||
| JOG नियंत्रण | JOG आवृत्ति सीमाः0.00 हर्ट्ज ~ 50.00 हर्ट्ज | |||
| JOG त्वरण/धीमापन समयः 0.0s~6500.0s. | ||||
| सरल पीएलसी, कई पूर्व निर्धारित गति | यह सरल पीएलसी समारोह या टर्मिनल राज्यों के संयोजन के माध्यम से 16 गति तक लागू करता है | |||
| ऑनबोर्ड पीआईडी | यह आसानी से प्रक्रिया नियंत्रित बंद पाश नियंत्रण प्रणाली का एहसास होता है | |||
| ऑटो वोल्टेज विनियमन (AVR) | यह निरंतर आउटपुट वोल्टेज स्वचालित रूप से रख सकते हैं जब मुख्यधारा वोल्टेज | |||
| ओवरवोल्टेज/ओवरकंट्रेंट स्टॉल कंट्रोल | वर्तमान और वोल्टेज ओवर वोल्टेज / ओवर करंट के कारण लगातार ट्रिपिंग से बचने के लिए चल प्रक्रिया के दौरान स्वचालित रूप से सीमित हैं | |||
| तेज धारा सीमा | यह एसी ड्राइव के लगातार ओवर करंट फॉल्ट से बचने में मदद करता है। | |||
| टोक़ सीमा और नियंत्रण | यह स्वचालित रूप से टॉर्क को सीमित कर सकता है और चलती प्रक्रिया के दौरान लगातार ओवर करंट ट्रिपिंग को रोक सकता है। | |||
| एफवीसी मोड में लागू किया गया है। | ||||
| कई पीजी कार्ड के लिए समर्थन | अंतर इनपुट पीजी कार्ड, रिज़ॉल्वर पीजी कार्ड, घुमावदार ट्रांसफार्मर पीजी कार्ड के लिए समर्थन | |||
