वीएफडी、सर्वो और विभिन्न मोटर ड्राइवर्स के उत्पादन पर ध्यान केंद्रित करें
वार्षिक बिक्री की मात्रा 900,000 से अधिक इकाइयां
शक्ति सीमाः0.4kw~2000kw,वोल्टेज सीमा:110v~10000v
सेवा वितरण नेटवर्क दुनिया को कवर करता है
| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | CE |
| मॉडल संख्या: | T9400-0R75G |
| दस्तावेज: | ZONCN T9000 series catalog.pdf |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| पैकेजिंग विवरण: | अंदरः बॉक्स; बाहरः कार्टन |
| प्रसव के समय: | 7-30 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल |
| आपूर्ति की क्षमता: | 100,000 पीसी / माह |
| प्रकार: | वीएफडी इन्वर्टर | ब्रांड: | ZONCN |
|---|---|---|---|
| श्रृंखला: | T9000 | नियंत्रण मोड: | लूप वेक्टर नियंत्रण खोलें/बंद करें |
| वोल्टेज: | 220V/380V/440V/440V/480V | बिजली रेंज: | 0.75KW-450KW |
| संचार: | RS485/प्रोफाइनैट | वारंटी: | 18 महीने |
| प्रमाणपत्र: | सीई | ||
| प्रमुखता देना: | 1.5KW परिवर्तनीय आवृत्ति ड्राइव,0.75kw परिवर्तनीय आवृत्ति ड्राइव,2hp चर आवृत्ति ड्राइव |
||

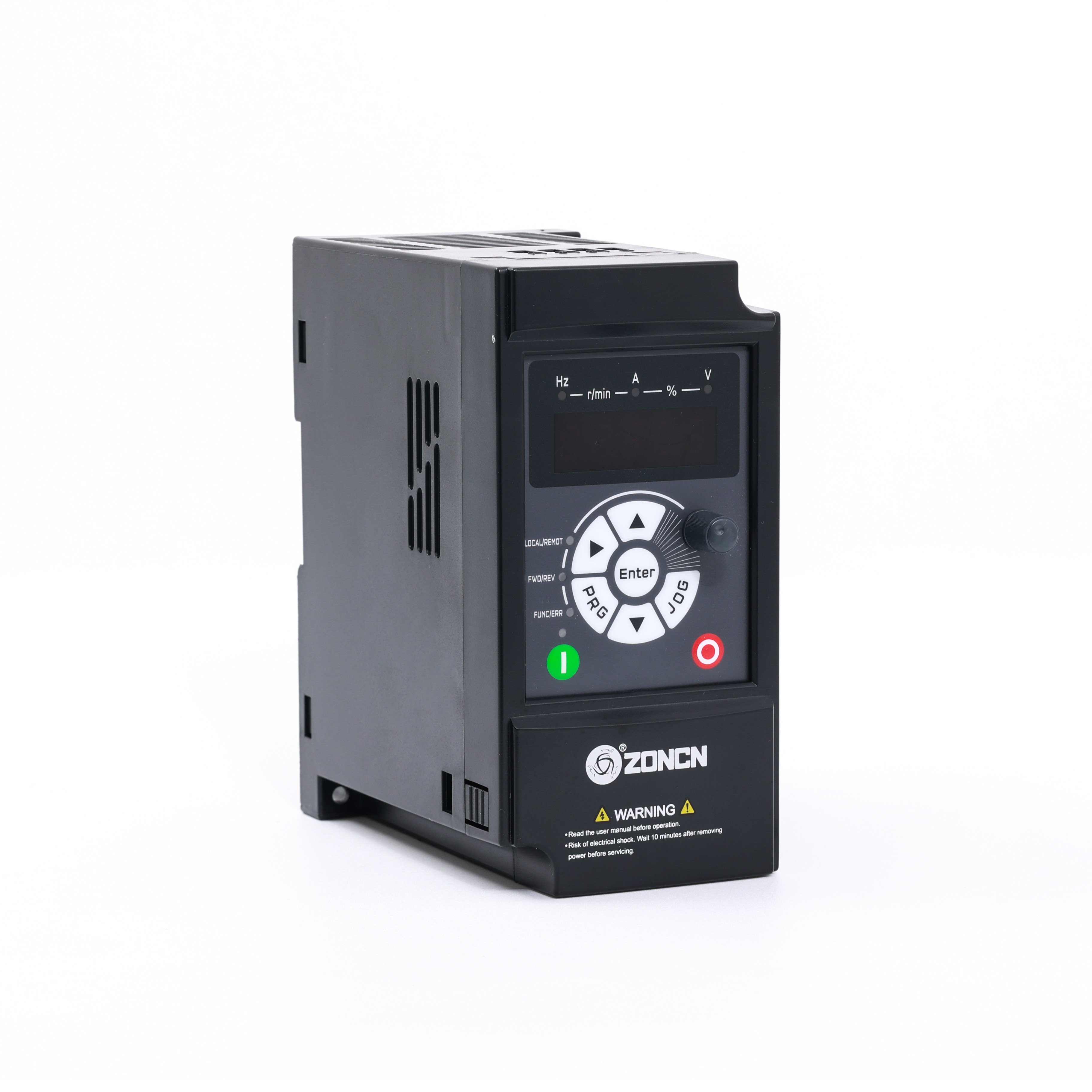

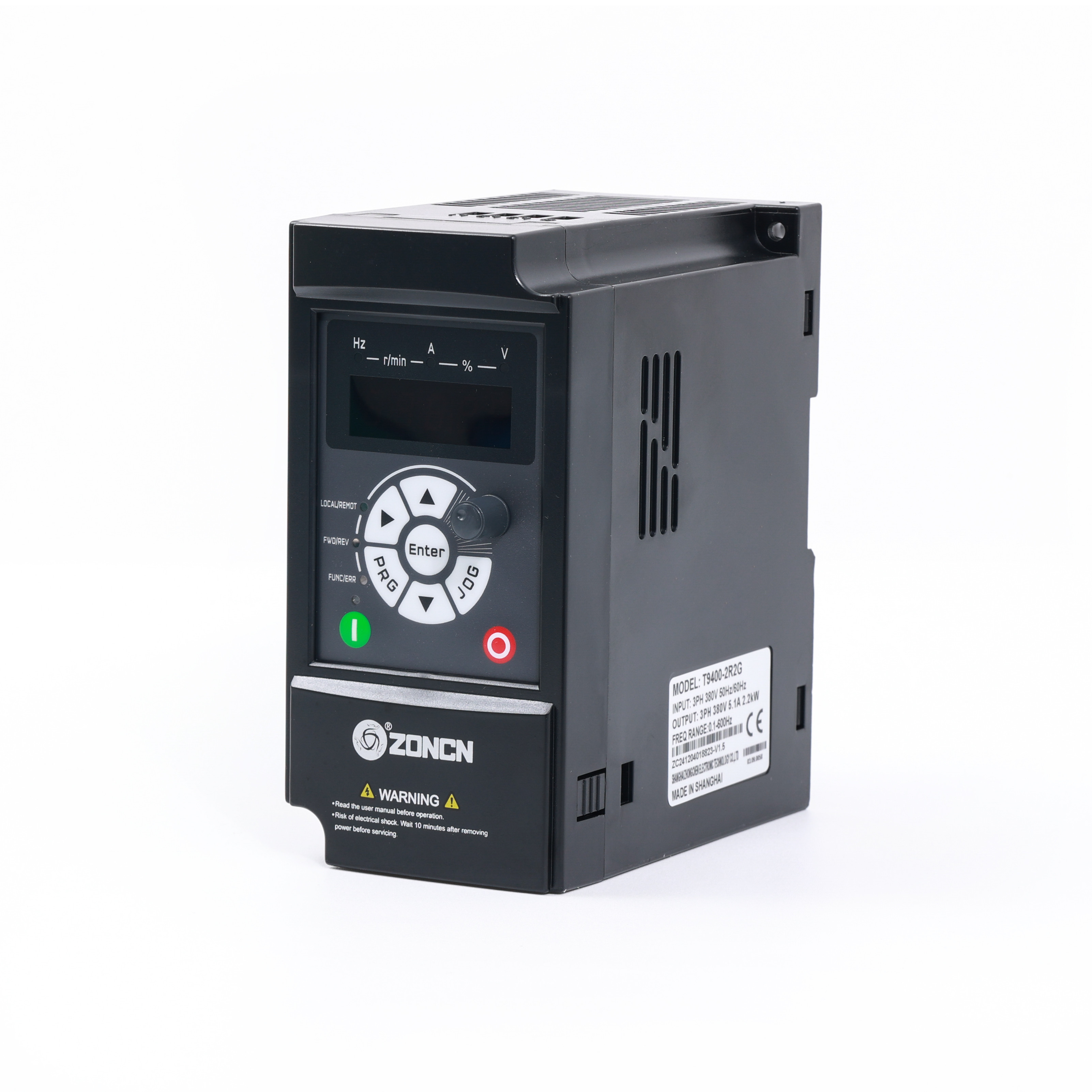

चीन VFD फैक्टरी ZONCN 0.75kw 1.5kw चर आवृत्ति ड्राइव 1hp 2hp

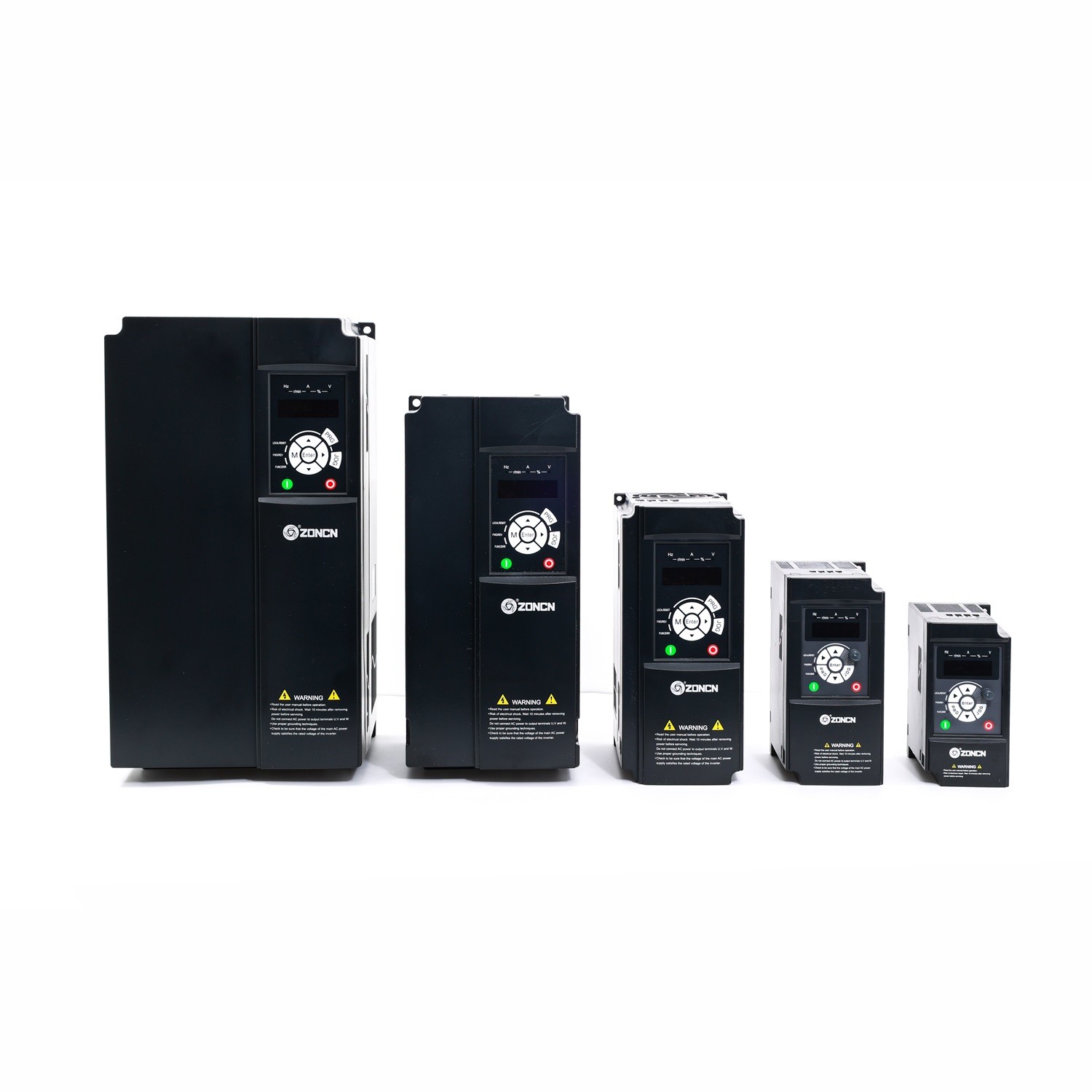

ZONCN T9000 VFD इन्वर्टर विशेषताएं
उन्नत मोटर नियंत्रण
समर्थनखुला लूप वेक्टरऔरबंद लूप वेक्टर नियंत्रणसटीक गति और टोक़ विनियमन के लिए।
उच्च टोक़ प्रदर्शन
उच्च टॉर्क आउटपुट, सुचारू स्टार्टअप सुनिश्चित करने के लिएभारी भार की स्थिति.
शक्तिशाली और विश्वसनीय प्रदर्शन
मजबूत कार्यक्षमताऔरउत्कृष्ट प्रदर्शन, इसे औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।
संचार के लचीले विकल्प
समर्थनप्रोफ़िनेटऔरRS485 संचार।
बहुमुखी I/O विन्यास
से लैस24 वी टर्मिनलऔर दोनों का समर्थन करतापीएनपी और एनपीएनलचीले सेंसर और नियंत्रण कनेक्शन के लिए सिग्नल प्रकार।
स्थायी चुंबक सिंक्रोनस मोटर (पीएमएसएम) समर्थन
संगतस्थायी चुंबक सिंक्रोनस मोटर्स (पीएमएसएम), ऊर्जा दक्षता और प्रदर्शन में सुधार।
व्यापक शक्ति और वोल्टेज रेंज
पावर रेंजः0.4 kW से 450 kW तक
वोल्टेज विकल्पः220V, 380V, 440V, 480V, विभिन्न बिजली आपूर्ति प्रणालियों के लिए अनुकूलन क्षमता सुनिश्चित करना।
| ZONCN T9000 इन्वर्टर मॉडल | इनपुट वोल्टेज (V) | नामित आउटपुट शक्ति ((kW) | नामित इनपुट करंट ((A) | नामित आउटपुट करंट ((A) | मोटर शक्ति (किलोवाट) |
| T9200-0R4G | 1PH AC 220V±15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 | |
| T9200-1R5G | 1.5 | 10 | 7 | 1.5 | |
| T9200-2R2G | 2.2 | 16 | 11 | 2.2 | |
| T9200-3R7G | 3.7 | 17 | 16.5 | 3.7 | |
| T9200-5R5G | 5.5 | 26 | 25 | 5.5 | |
| T9200-7R5G | 7.5 | 35 | 32 | 7.5 | |
| T9400-0R4G | 3PH AC 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 | |
| T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 | |
| T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 | |
| T9400-3R7G/5R5P | 3.7/5.5 | यहोवा का वचन, 10/15 | 9/13 | 3.7/5.5 | |
| T9400-5R5G/7R5P | 5.5/7.5 | 15/20 | 13/17 | 5.5/7.5 | |
| T9400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T9400-11G/15P | क्या आप परमेश्वर की उपासना करते हैं? | 26/35 | 25/32 | क्या आप परमेश्वर की उपासना करते हैं? | |
| T9400-15G/18.5P | 15/185 | 35/38 | 32/37 | 15/185 | |
| T9400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T9400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 | |
| T9400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 | |
| T9400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 | |
| T9400-45G/55P | 45/55 | 92/113 | 90/110 | 45/55 | |
| T9400-55G | 55 | 113 | 110 | 55 | |
| T9400-75G/90P | 75/90 | 157/180 | 150/176 | 75/90 | |
| T9400-90G/110P | 90/110 | 180/214 | 176/210 | 90/110 | |
| T9400-110G/132P | 110/132 | 214/256 | 210/253 | 110/132 | |
| ★कृपया 110kw से अधिक इन्वर्टर शक्तियों के लिए हमसे सीधे संपर्क करें | |||||
| पद | विवरण | |||
| मूल कार्य | नियंत्रण मोड | वीएफ नियंत्रण | ||
| सेंसर रहित प्रवाह वेक्टर नियंत्रण (SVC) | ||||
| क्लोज-लूप वेक्टर कंट्रोल (FVC) (3.7kW से ऊपर) | ||||
| अधिकतम आवृत्ति | 0~600 हर्ट्ज | |||
| वाहक आवृत्ति | 0.5kHZ8kHz | |||
| वाहक आवृत्ति लोड विशेषताओं के आधार पर स्वचालित रूप से समायोजित किया जाता है | ||||
| इनपुट आवृत्ति संकल्प | डिजिटल सेटिंगः0.01 हर्ट्ज | |||
| एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.025% | ||||
| प्रारंभ टोक़ | जी प्रकारः0.5Hz/150% ((SVC) | |||
| पी प्रकारः0.5 हर्ट्ज/100% | ||||
| गति सीमा | 100 (एसवीसी) | |||
| गति स्थिरता सटीकता | ±0.5% (SVC) | |||
| अतिभार क्षमता | जी प्रकारः 150% नाममात्र धारा के लिए 60s, 180% नाममात्र धारा के लिए 3s. पी प्रकारः 120% नाममात्र धारा के लिए 60s, 150% नाममात्र धारा के लिए 3s. | |||
| टॉर्क वृद्धि | ऑटो-बूस्ट; | |||
| अनुकूलित बूस्टः 0.1%~30.0% | ||||
| वी/एफ वक्र | सीधी रेखा V/F वक्र | |||
| बहु-बिंदु वी/एफ वक्र | ||||
| एन-पावर वी/एफ वक्र (1.2-पावर, 1.4-पावर, 1.6-पावर, 1.8-पावर, वर्ग) | ||||
| वी/एफ पृथक्करण | 2 प्रकारः पूर्ण पृथक्करण; आधा पृथक्करण | |||
| रैंप मोड | सीधी रेखा रैंप। | |||
| त्वरण/धीमापन समय के चार समूह 0.00≤6500.0s के दायरे के साथ | ||||
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः0.00Hz~अधिकतम आवृत्ति | |||
| ब्रेक लगाने का समय:0.0s~36.0s | ||||
| ब्रेक एक्शन करंट वैल्यूः00.0%-100.0% | ||||
| JOG नियंत्रण | JOG आवृत्ति सीमाः0.00 हर्ट्ज ~ 50.00 हर्ट्ज | |||
| JOG त्वरण/धीमापन समयः 0.0s~6500.0s. | ||||
| सरल पीएलसी, कई पूर्व निर्धारित गति | यह सरल पीएलसी समारोह या टर्मिनल राज्यों के संयोजन के माध्यम से 16 गति तक लागू करता है | |||
| ऑनबोर्ड पीआईडी | यह आसानी से प्रक्रिया नियंत्रित बंद पाश नियंत्रण प्रणाली का एहसास होता है | |||
| ऑटो वोल्टेज विनियमन (AVR) | यह निरंतर आउटपुट वोल्टेज स्वचालित रूप से रख सकते हैं जब मुख्यधारा वोल्टेज | |||
| ओवरवोल्टेज/ओवरकंट्रेंट स्टॉल कंट्रोल | वर्तमान और वोल्टेज ओवर वोल्टेज / ओवर करंट के कारण लगातार ट्रिपिंग से बचने के लिए चल प्रक्रिया के दौरान स्वचालित रूप से सीमित हैं | |||
| तेज धारा सीमा | यह एसी ड्राइव के लगातार ओवर करंट फॉल्ट से बचने में मदद करता है। | |||
| टोक़ सीमा और नियंत्रण | यह स्वचालित रूप से टॉर्क को सीमित कर सकता है और चलती प्रक्रिया के दौरान लगातार ओवर करंट ट्रिपिंग को रोक सकता है। | |||
| एफवीसी मोड में लागू किया गया है। | ||||
| कई पीजी कार्ड के लिए समर्थन | अंतर इनपुट पीजी कार्ड, रिज़ॉल्वर पीजी कार्ड, घुमावदार ट्रांसफार्मर पीजी कार्ड के लिए समर्थन | |||
