| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | CE |
| मॉडल संख्या: | T9400-0R75G |
| दस्तावेज: | ZONCN T9000 series catalog.pdf |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| पैकेजिंग विवरण: | अंदरः बॉक्स; बाहरः कार्टन |
| प्रसव के समय: | 7-30 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल |
| आपूर्ति की क्षमता: | 100,000 पीसी / माह |
| प्रकार: | वीएफडी इन्वर्टर | ब्रांड: | ZONCN |
|---|---|---|---|
| श्रृंखला: | T9000 | नियंत्रण मोड: | लूप वेक्टर नियंत्रण खोलें/बंद करें |
| वोल्टेज: | 220V/380V/440V/440V/480V | शक्ति: | 0.75KW/1.5KW |
| संचार: | RS485/प्रोफाइनैट | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| आवेदन: | फैन/पंप/पैकेजिंग मशीन/सीएनसी/टेक्सटाइल मशीन/एयर कंप्रेसर/एक्सट्रूड और इंजेक्शन मशीन | ||
| प्रमुखता देना: | 380V चर आवृत्ति ड्राइव,ZONCN चर आवृत्ति ड्राइव,220 वी परिवर्तनीय आवृत्ति ड्राइव |
||

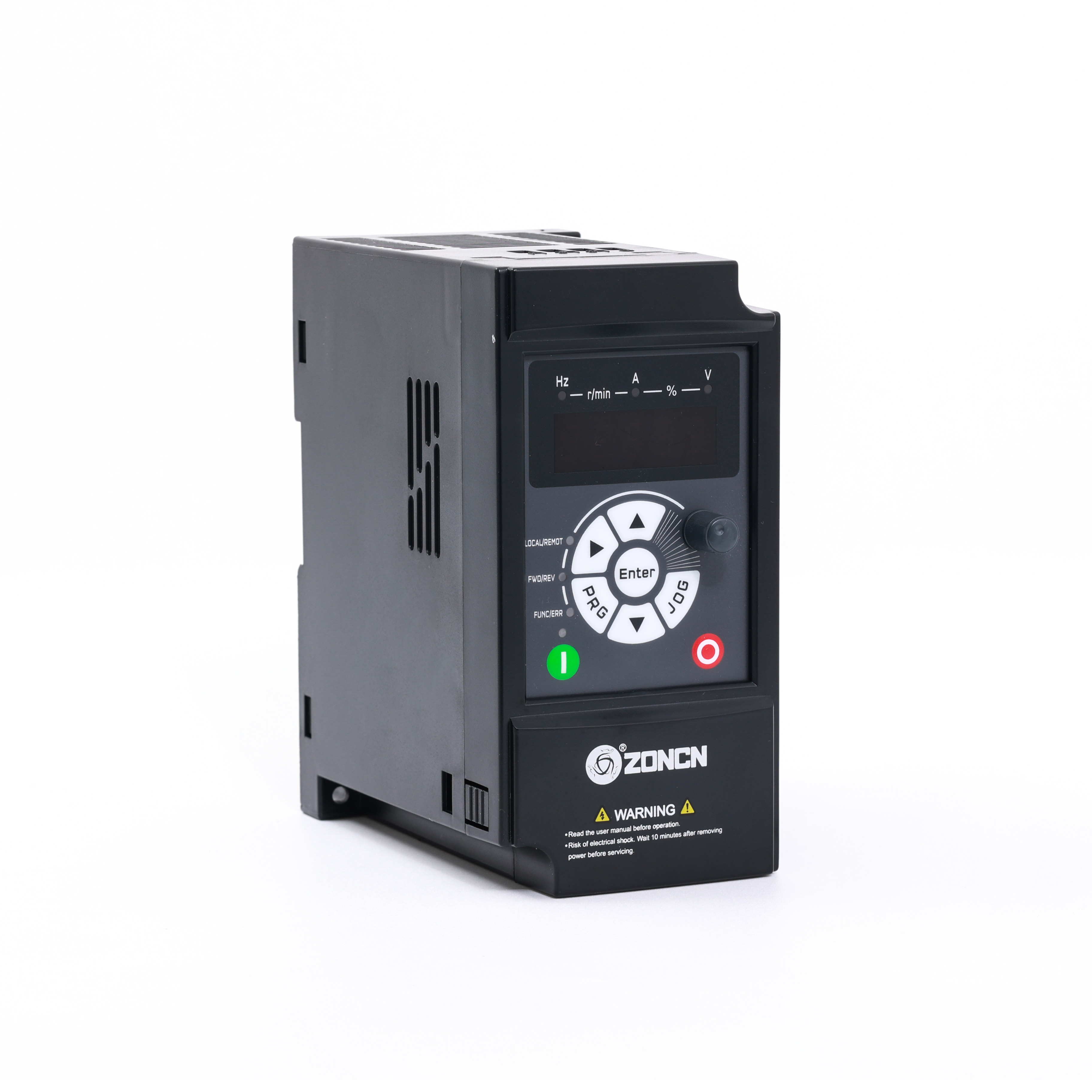

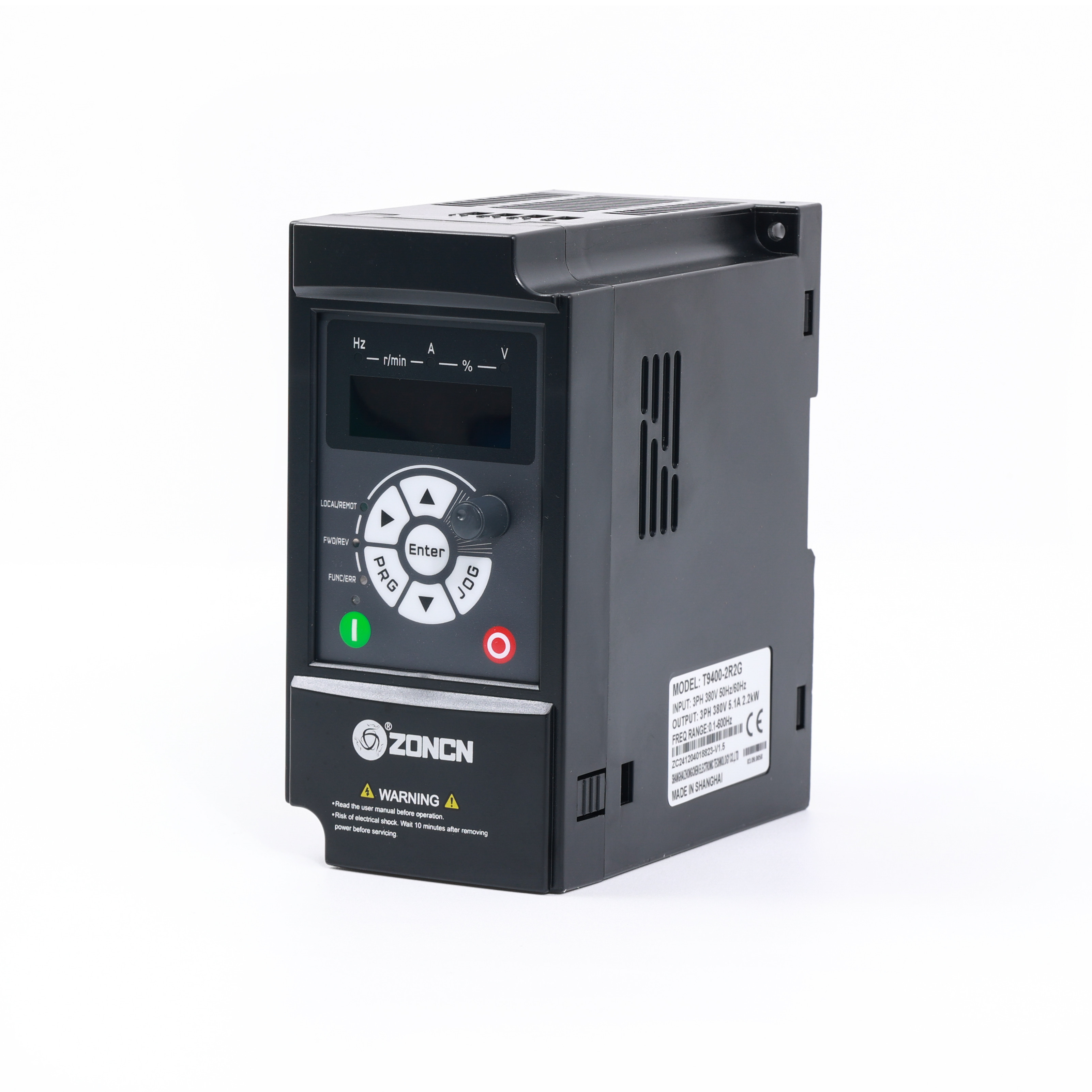

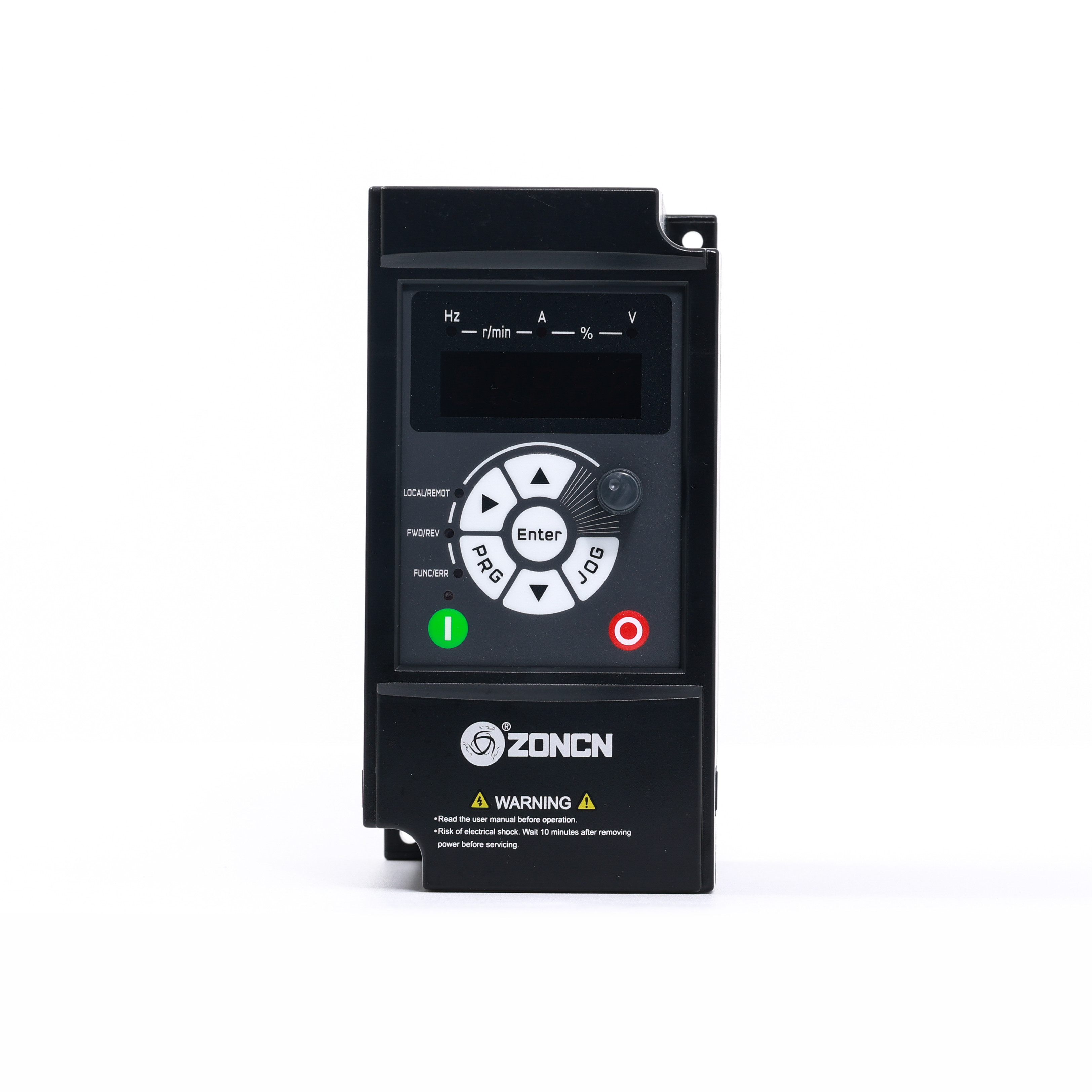

चीन VFD फैक्टरी ZONCN 220v 380v चर आवृत्ति ड्राइव एसी मोटर ड्राइव
ZONCN T9000 VFD इन्वर्टर विशेषता
उन्नत नियंत्रण मोड
ओपन-लूप वेक्टर और क्लोज्ड-लूप वेक्टर नियंत्रण का समर्थन करता है, उच्च परिशुद्धता और गतिशील प्रदर्शन सुनिश्चित करता है।
शक्तिशाली और उच्च प्रदर्शन
मजबूत कार्यक्षमता और उत्कृष्ट प्रदर्शन के लिए डिज़ाइन किया गया है, जो इसे औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।
उच्च टोक़ आउटपुट
बड़े टॉर्क आउटपुट के लिए सक्षम, भारी भार की स्थितियों में भी चिकनी शुरुआत की अनुमति देता है।
संचार के लचीले विकल्प
प्रोफाइनेट और आरएस485 संचार का समर्थन करता है।
त्वरित प्रतिक्रिया और सुरक्षा विशेषताएं
आपातकालीन स्टार्ट/स्टॉप की अनुमति देता है ताकि परिचालन सुरक्षा बढ़ाई जा सके।
बहुमुखी I/O समर्थन
24V टर्मिनलों से लैस और PNP और NPN सिग्नल दोनों प्रकारों का समर्थन करता है।
मोटर संगतता
पीएम मोटर्स का भी समर्थन करें।
व्यापक पावर रेंज
0.4 kW से 450 kW तक उपलब्ध, विभिन्न औद्योगिक आवश्यकताओं को पूरा करता है।
यह इन्वर्टर श्रृंखला उच्च दक्षता, विश्वसनीयता और अनुकूलन क्षमता को जोड़ती है, जो इसे मांग वाले औद्योगिक वातावरण के लिए आदर्श बनाती है।
| ZONCN T9000 इन्वर्टर मॉडल | इनपुट वोल्टेज (V) | नामित आउटपुट शक्ति ((kW) | नामित इनपुट करंट ((A) | नामित आउटपुट करंट ((A) | मोटर शक्ति (किलोवाट) |
| T9200-0R4G | 1PH AC 220V±15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 | |
| T9200-1R5G | 1.5 | 10 | 7 | 1.5 | |
| T9200-2R2G | 2.2 | 16 | 11 | 2.2 | |
| T9200-3R7G | 3.7 | 17 | 16.5 | 3.7 | |
| T9200-5R5G | 5.5 | 26 | 25 | 5.5 | |
| T9200-7R5G | 7.5 | 35 | 32 | 7.5 | |
| T9400-0R4G | 3PH AC 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 | |
| T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 | |
| T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 | |
| T9400-3R7G/5R5P | 3.7/5.5 | यहोवा का वचन, 10/15 | 9/13 | 3.7/5.5 | |
| T9400-5R5G/7R5P | 5.5/7.5 | 15/20 | 13/17 | 5.5/7.5 | |
| T9400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T9400-11G/15P | क्या आप परमेश्वर की उपासना करते हैं? | 26/35 | 25/32 | क्या आप परमेश्वर की उपासना करते हैं? | |
| T9400-15G/18.5P | 15/185 | 35/38 | 32/37 | 15/185 | |
| T9400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T9400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 | |
| T9400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 | |
| T9400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 | |
| T9400-45G/55P | 45/55 | 92/113 | 90/110 | 45/55 | |
| T9400-55G | 55 | 113 | 110 | 55 | |
| T9400-75G/90P | 75/90 | 157/180 | 150/176 | 75/90 | |
| T9400-90G/110P | 90/110 | 180/214 | 176/210 | 90/110 | |
| T9400-110G/132P | 110/132 | 214/256 | 210/253 | 110/132 | |
| ★कृपया 110kw से अधिक इन्वर्टर शक्तियों के लिए हमसे सीधे संपर्क करें | |||||
| पद | विवरण | |||
| मूल कार्य | नियंत्रण मोड | वीएफ नियंत्रण | ||
| सेंसर रहित प्रवाह वेक्टर नियंत्रण (SVC) | ||||
| क्लोज-लूप वेक्टर कंट्रोल (FVC) (3.7kW से ऊपर) | ||||
| अधिकतम आवृत्ति | 0~600 हर्ट्ज | |||
| वाहक आवृत्ति | 0.5kHZ8kHz | |||
| वाहक आवृत्ति लोड विशेषताओं के आधार पर स्वचालित रूप से समायोजित किया जाता है | ||||
| इनपुट आवृत्ति संकल्प | डिजिटल सेटिंगः0.01 हर्ट्ज | |||
| एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.025% | ||||
| प्रारंभ टोक़ | जी प्रकारः0.5Hz/150% ((SVC) | |||
| पी प्रकारः0.5 हर्ट्ज/100% | ||||
| गति सीमा | 100 (एसवीसी) | |||
| गति स्थिरता सटीकता | ±0.5% (SVC) | |||
| अतिभार क्षमता | जी प्रकारः 150% नाममात्र धारा के लिए 60s, 180% नाममात्र धारा के लिए 3s. पी प्रकारः 120% नाममात्र धारा के लिए 60s, 150% नाममात्र धारा के लिए 3s. | |||
| टॉर्क वृद्धि | ऑटो-बूस्ट; | |||
| अनुकूलित बूस्टः 0.1%~30.0% | ||||
| वी/एफ वक्र | सीधी रेखा V/F वक्र | |||
| बहु-बिंदु वी/एफ वक्र | ||||
| एन-पावर वी/एफ वक्र (1.2-पावर, 1.4-पावर, 1.6-पावर, 1.8-पावर, वर्ग) | ||||
| वी/एफ पृथक्करण | 2 प्रकारः पूर्ण पृथक्करण; आधा पृथक्करण | |||
| रैंप मोड | सीधी रेखा रैंप। | |||
| त्वरण/धीमापन समय के चार समूह 0.00≤6500.0s के दायरे के साथ | ||||
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः0.00Hz~अधिकतम आवृत्ति | |||
| ब्रेक लगाने का समय:0.0s~36.0s | ||||
| ब्रेक एक्शन करंट वैल्यूः00.0%-100.0% | ||||
| JOG नियंत्रण | JOG आवृत्ति सीमाः0.00 हर्ट्ज ~ 50.00 हर्ट्ज | |||
| JOG त्वरण/धीमापन समयः 0.0s~6500.0s. | ||||
| सरल पीएलसी, कई पूर्व निर्धारित गति | यह सरल पीएलसी समारोह या टर्मिनल राज्यों के संयोजन के माध्यम से 16 गति तक लागू करता है | |||
| ऑनबोर्ड पीआईडी | यह आसानी से प्रक्रिया नियंत्रित बंद पाश नियंत्रण प्रणाली का एहसास होता है | |||
| ऑटो वोल्टेज विनियमन (AVR) | यह निरंतर आउटपुट वोल्टेज स्वचालित रूप से रख सकते हैं जब मुख्यधारा वोल्टेज | |||
| ओवरवोल्टेज/ओवरकंट्रेंट स्टॉल कंट्रोल | वर्तमान और वोल्टेज ओवर वोल्टेज / ओवर करंट के कारण लगातार ट्रिपिंग से बचने के लिए चल प्रक्रिया के दौरान स्वचालित रूप से सीमित हैं | |||
| तेज धारा सीमा | यह एसी ड्राइव के लगातार ओवर करंट फॉल्ट से बचने में मदद करता है। | |||
| टोक़ सीमा और नियंत्रण | यह स्वचालित रूप से टॉर्क को सीमित कर सकता है और चलती प्रक्रिया के दौरान लगातार ओवर करंट ट्रिपिंग को रोक सकता है। | |||
| एफवीसी मोड में लागू किया गया है। | ||||
| कई पीजी कार्ड के लिए समर्थन | अंतर इनपुट पीजी कार्ड, रिज़ॉल्वर पीजी कार्ड, घुमावदार ट्रांसफार्मर पीजी कार्ड के लिए समर्थन | |||
