वीएफडी、सर्वो और विभिन्न मोटर ड्राइवर्स के उत्पादन पर ध्यान केंद्रित करें
वार्षिक बिक्री की मात्रा 900,000 से अधिक इकाइयां
शक्ति सीमाः0.4kw~2000kw,वोल्टेज सीमा:110v~10000v
सेवा वितरण नेटवर्क दुनिया को कवर करता है
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | KC; CE |
| मॉडल संख्या: | Z2400-7R5G |
| दस्तावेज: | Z2000 series-Wuhu ZONCN.pdf |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| मूल्य: | netigotable |
| पैकेजिंग विवरण: | अंदरः बॉक्स; बाहरः कार्टन |
| प्रसव के समय: | 7-30 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल |
| आपूर्ति की क्षमता: | 100,000 पीसी / माह |
| प्रकार: | वीएफडी इन्वर्टर | ब्रांड: | ZONCN |
|---|---|---|---|
| श्रृंखला: | Z2000 | बिजली रेंज: | 0.4kw-450kw |
| संचार: | मोडबस RS485 | एनालॉग इनपुट: | 0-10V / 4-20MA |
| कीबोर्ड का विस्तार करें: | उपलब्ध | लीड टाइम: | सामान्यतः 15 दिनों के भीतर |
| वारंटी: | 18 महीने | प्रमाणपत्र: | सीई |
| प्रमुखता देना: | 380V चर आवृत्ति ड्राइव,10hp परिवर्तनीय आवृत्ति ड्राइव,15hp चर आवृत्ति ड्राइव |
||

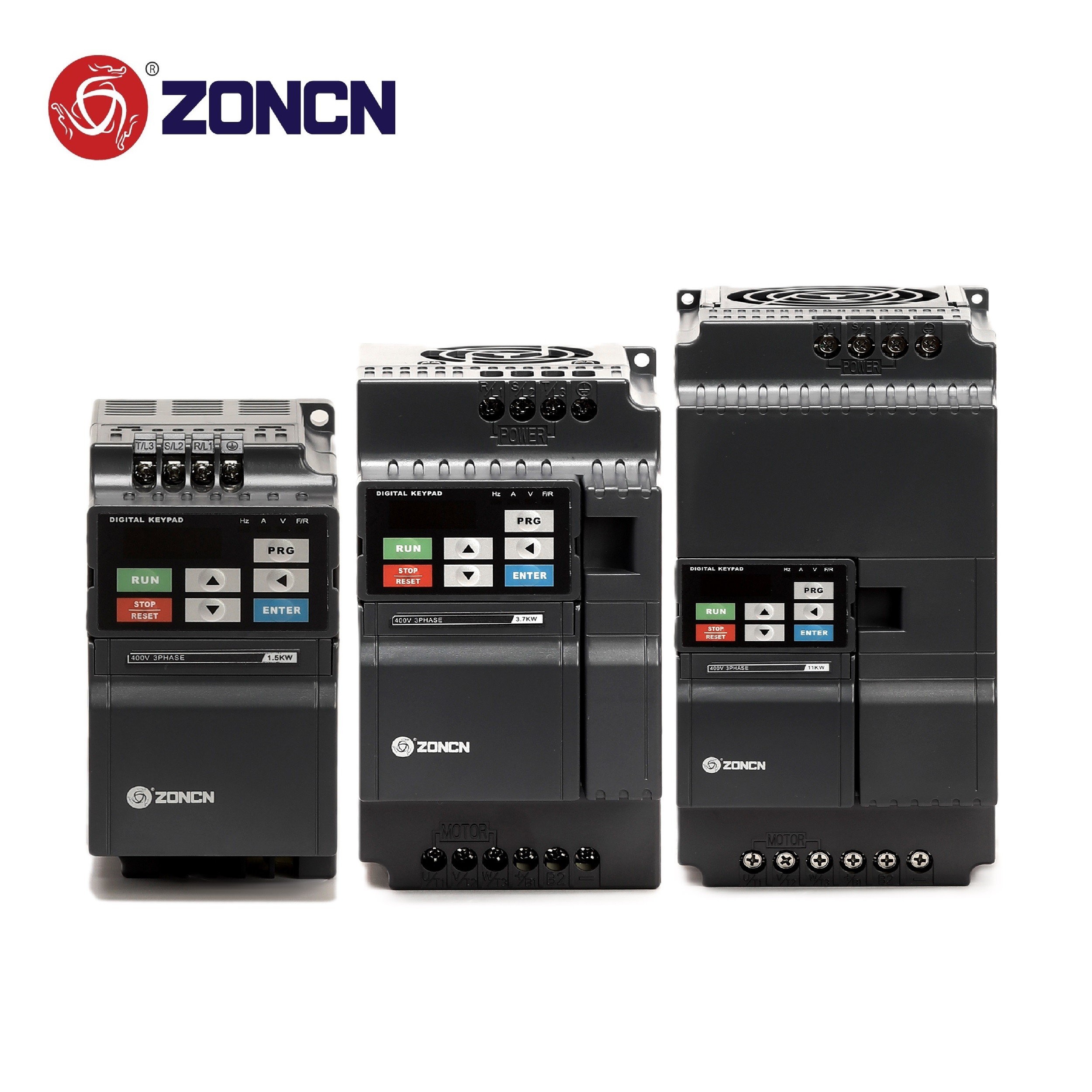

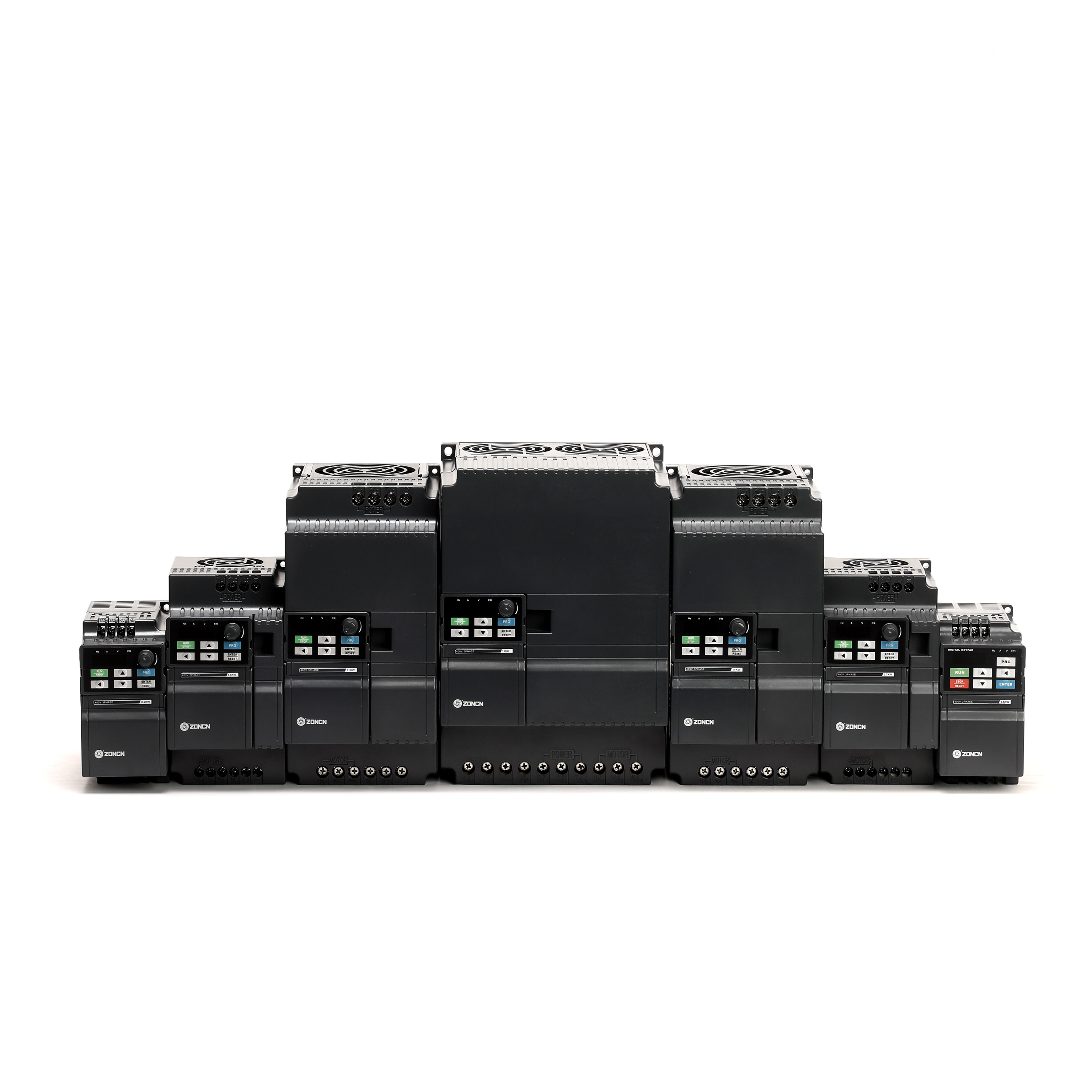

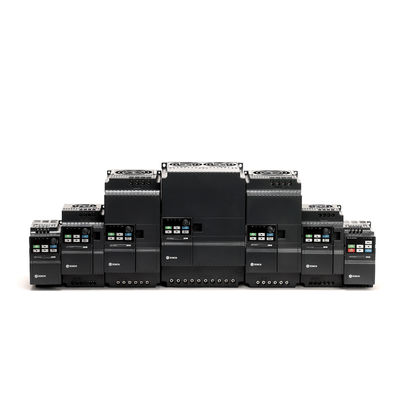

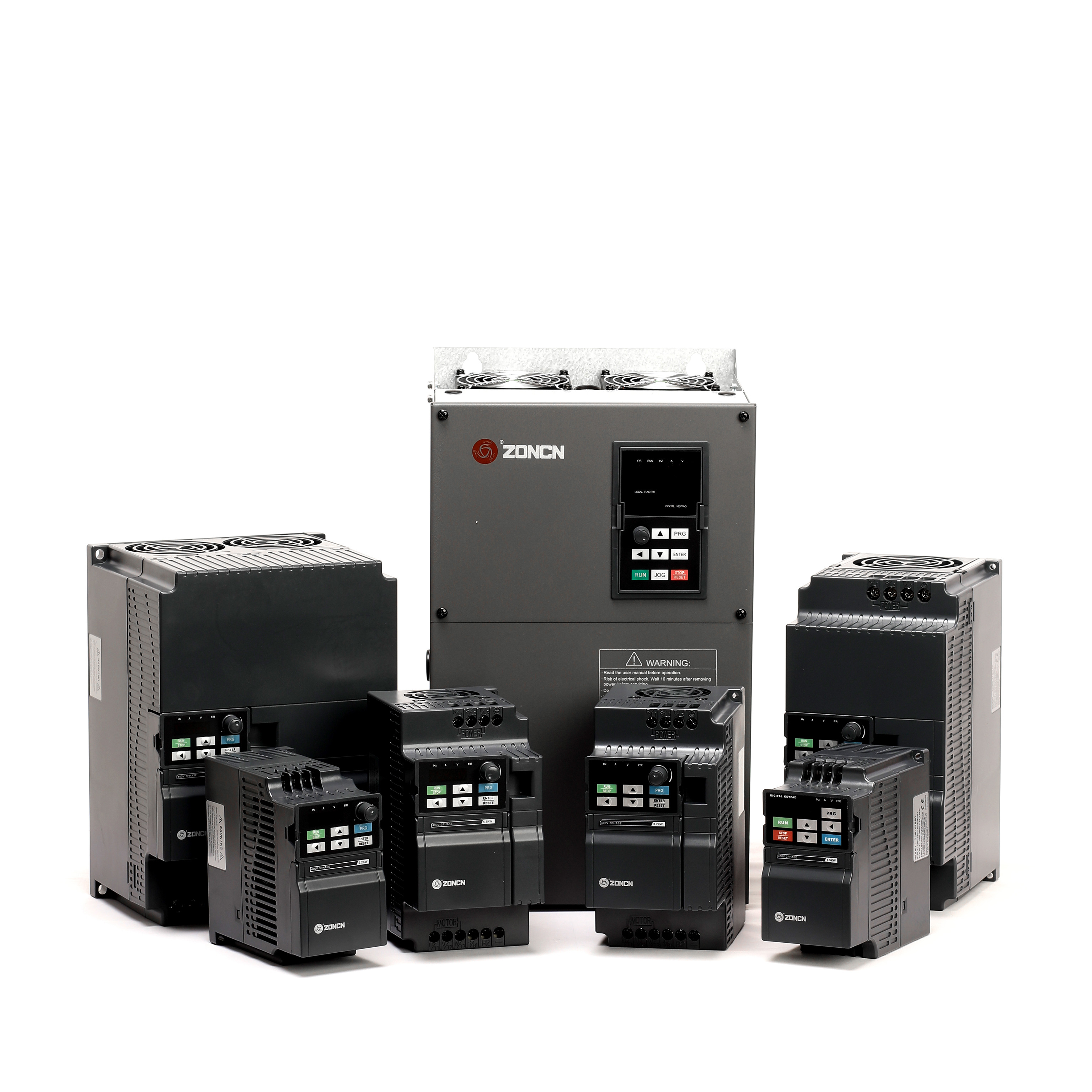

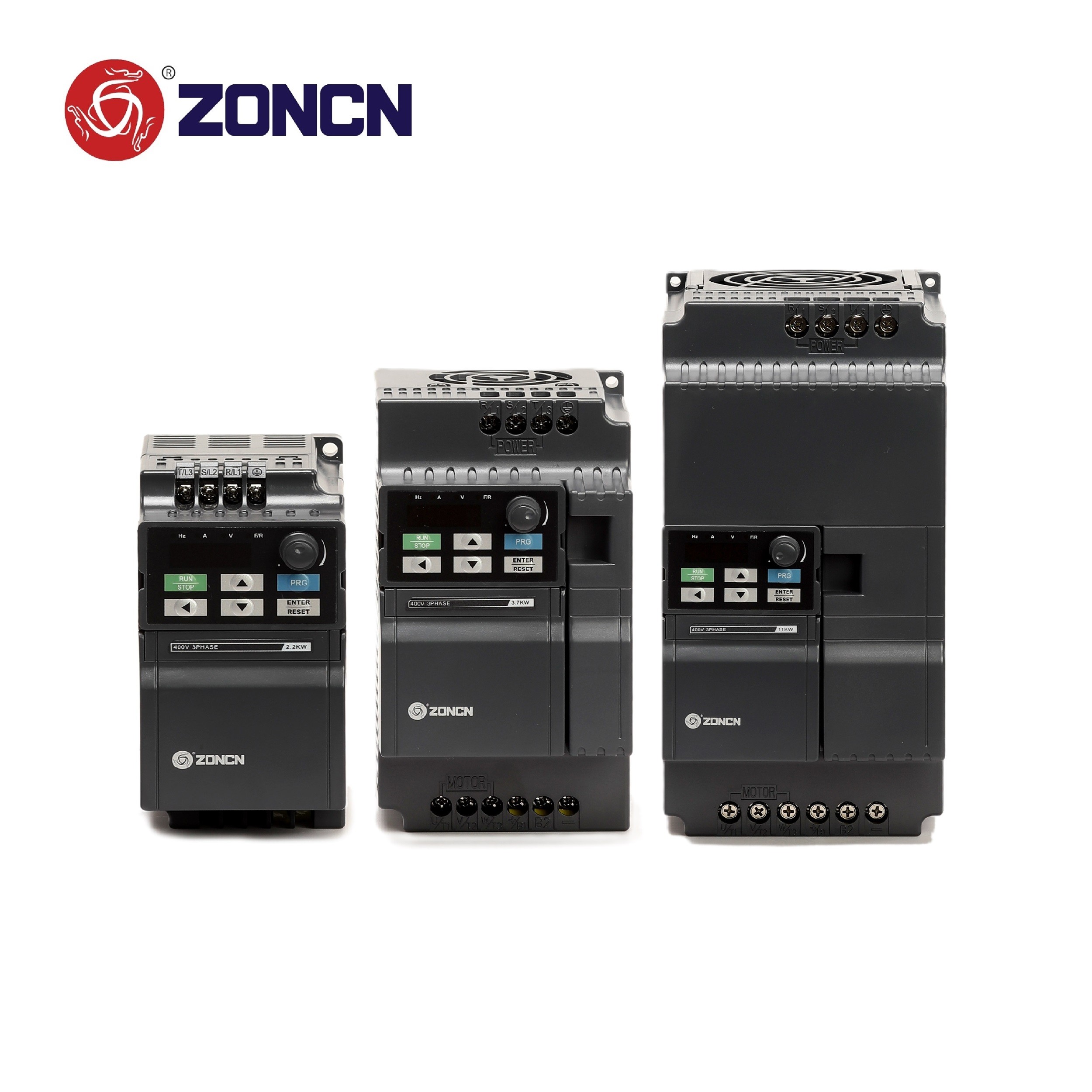

चर आवृत्ति ड्राइव VFD इन्वर्टर 10hp 15hp 380v आवृत्ति कनवर्टर
ZONCN Z2000 VFD एक वैरिएबल फ्रीक्वेंसी ड्राइव है जिसे उच्च दक्षता और सटीकता के साथ एसी मोटर्स को नियंत्रित करने के लिए डिज़ाइन किया गया है। जबकि विशिष्ट विवरण मॉडल और फर्मवेयर संस्करण के आधार पर भिन्न हो सकते हैं,यहाँ मुख्य विशेषताएं आम तौर पर ZONCN Z2000 VFD के साथ जुड़े हैं.
सटीक गति नियंत्रणः आवेदन आवश्यकताओं से मेल खाने के लिए मोटर गति के सटीक समायोजन की अनुमति देता है।
टोक़ नियंत्रण: स्थिर बल की आवश्यकता वाले अनुप्रयोगों के लिए स्थिर टोक़ आउटपुट प्रदान करता है।
सेंसरलेस वेक्टर कंट्रोल (एसवीसी): एन्कोडर की आवश्यकता के बिना मोटर प्रदर्शन को बढ़ाता है, कम गति के टॉर्क और गति विनियमन को बेहतर प्रदान करता है।
वी/एफ नियंत्रण: सरल अनुप्रयोगों के लिए बुनियादी वोल्टेज-टू-फ़्रीक्वेंसी नियंत्रण।
ऊर्जा-बचत मोडः हल्के भार के तहत ऊर्जा की खपत को कम करने के लिए स्वचालित रूप से वोल्टेज और आवृत्ति को समायोजित करता है।
गतिशील ऊर्जा अनुकूलनः संचालन के दौरान बिजली की खपत को कम करता है, परिचालन लागत को कम करता है।
ओवर करंट प्रोटेक्शनः मोटर और ड्राइव को अत्यधिक करंट से बचाता है।
ओवरवोल्टेज/अंडरवोल्टेज सुरक्षाः वोल्टेज उतार-चढ़ाव से बचाता है।
ओवरहीटिंग प्रोटेक्शनः तापमान की निगरानी करता है और सुरक्षित सीमाओं से अधिक होने पर ड्राइव को बंद कर देता है।
शॉर्ट सर्किट संरक्षण: विद्युत खराबी से होने वाले नुकसान को रोकता है।
चरण हानि संरक्षणः बिजली आपूर्ति में गायब चरणों का पता लगाता है और प्रतिक्रिया करता है।
मोटर अधिभार संरक्षणः अत्यधिक भार के कारण मोटर क्षति को रोकता है।
एलसीडी डिस्प्ले: ऑपरेटिंग मापदंडों, खराबी और स्थिति के बारे में स्पष्ट और आसानी से पढ़ने योग्य जानकारी प्रदान करता है।
कीपैड प्रोग्रामिंगः उपयोगकर्ताओं को ड्राइव पर सीधे सेटिंग्स को कॉन्फ़िगर और समायोजित करने की अनुमति देता है।
मल्टीफंक्शनल इनपुट/आउटपुटः नियंत्रण प्रणालियों के साथ लचीले एकीकरण के लिए कॉन्फ़िगर करने योग्य डिजिटल और एनालॉग I/O.
पीआईडी नियंत्रणः दबाव, प्रवाह, या तापमान विनियमन जैसे अनुप्रयोगों के लिए अंतर्निहित आनुपातिक-अंतर्निहित-व्युत्पन्न नियंत्रण।
बहु-गति संचालनः विभिन्न परिचालन स्थितियों के लिए पूर्व-सेट गति की अनुमति देता है।
ऑटो-ट्यूनिंग: इष्टतम प्रदर्शन के लिए मोटर मापदंडों को स्वचालित रूप से समायोजित करता है।
मॉडबस आरटीयू समर्थनः पीएलसी, एससीएडीए सिस्टम और अन्य औद्योगिक उपकरणों के साथ संचार को सक्षम करता है।
RS485 इंटरफेसः दूरस्थ निगरानी और नियंत्रण की सुविधा देता है।
Z2000 इन्वर्टर विनिर्देश
| पद | ZONCN Z2000 सीरीज इन्वर्टर | |
| मानक कार्य | नियंत्रण मोड | अर्थहीन प्रवाह वेक्टर नियंत्रण (SFVC); वोल्टेज/आवृत्ति नियंत्रण (V/F) |
| अधिकतम आवृत्ति | वेक्टर नियंत्रणः 0-320 हर्ट्ज; वी/एफ नियंत्रणः 0-3200 हर्ट्ज | |
| वाहक आवृत्ति | 1-16kHz; वाहक आवृत्ति स्वचालित रूप से भार विशेषताओं के आधार पर समायोजित की जाती है | |
| इनपुट आवृत्ति समाधान | डिजिटल सेटिंगः 0.01Hz; एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.025% | |
| स्टार्टअप टॉर्क | जी प्रकारः 0.5Hz/150% (SFVC) ; पी प्रकारः 0.5Hz/100% | |
| गति सीमा | 1:100 | |
| गति स्थिरता सटीकता | ±0.5% | |
| अतिभार क्षमता | जी प्रकारः 150% नाममात्र धारा के लिए 60s, 180% नाममात्र धारा के लिए 3s. पी प्रकारः 120% नाममात्र धारा के लिए 60s, 150% नाममात्र धारा के लिए 3s. | |
| टॉर्क वृद्धि | ऑटो बूस्ट; अनुकूलित बूस्ट 0.1%-30.0% | |
| वी/एफ वक्र | रेखा वी/एफ वक्र; बहु-बिंदु वी/एफ वक्र; एन-शक्ति वी/एफ वक्र | |
| वी/एफ पृथक्करण | दो प्रकारः पूर्ण पृथक्करण; आधा पृथक्करण | |
| रैंप मोड | सीधी रेखा रैंप; एस-वक्र रैंप; 0.0-6500.0s के दायरे के साथ त्वरण/धीमापन समय के चार समूह | |
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः 0.0Hz से अधिकतम आवृत्ति तक ब्रेकिंग समयः 0.0~100.0s ब्रेकिंग एक्शन करंट मानः 0.0%~100.0% | |
| JOG नियंत्रण | JOG आवृत्ति सीमाः 0.00~50.00Hz JOG त्वरण/धीमापन समयः 0.0~6500.0s | |
| बोर्ड पर कई पूर्व निर्धारित गति | यह सरल पीएलसी फ़ंक्शन या एक्स टर्मिनल स्थितियों के संयोजन के माध्यम से 16 गति तक लागू करता है। | |
| ऑनबोर्ड पीआईडी | यह आसानी से प्रक्रिया नियंत्रित बंद पाश नियंत्रण प्रणाली का एहसास होता है | |
| ऑटो वोल्टेज विनियमन (AVR) | यह स्वतः ही आउटपुट वोल्टेज को स्थिर रख सकता है जब नेटवर्क वोल्टेज बदलता है। | |
| ऑटो वोल्टेज/ओवर करंट स्टाल कंट्रोल | वर्तमान और वोल्टेज को चालू प्रक्रिया के दौरान स्वचालित रूप से सीमित किया जाता है ताकि ओवरवोल्टेज/ओवर करंट के कारण लगातार ट्रिपिंग से बचा जा सके | |
| तेज धारा सीमा | यह एसी ड्राइव के लगातार ओवर करंट खराबी से बचने में मदद करता है | |
| टोक़ सीमा और नियंत्रण | यह स्वचालित रूप से निरंतर आउटपुट वोल्टेज रख सकते हैं जब मुख्यधारा वोल्टेज बदल जाता है | |
| इन्वर्टर मॉडल | नामित आउटपुट पावर ((kW) | नामित इनपुट करंट ((A) | नामित आउटपुट करंट ((A) | मोटर से सुसज्जित ((kW) |
| इनपुट वोल्टेज:1PH या 3PH AC 220V±15% | ||||
| Z2200-0R4G | 0.4 | 5.4 | 2.5 | 0.4 |
| Z2200-0R75G | 0.75 | 7.2 | 5 | 0.75 |
| Z2200-1R5G | 1.5 | 10 | 7 | 1.5 |
| Z2200-2R2G | 2.2 | 16 | 11 | 2.2 |
| Z2200-3R7G | 3.7 | 23 | 16.5 | 3.7 |
| Z2200-5R5G | 5.5 | 21 | 25 | 5.5 |
| Z2200-7R5G | 7.5 | 31 | 32 | 7.5 |
| इनपुट वोल्टेज:3PH AC 380V±15% | ||||
| Z2400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 |
| Z2400-1R5G | 1.5 | 5 | 3.7 | 1.5 |
| Z2400-2R2G | 2.2 | 5.8 | 5 | 2.2 |
| Z2400-3R7G/5R5P | 3.7/5.5 | 10/15.0 | 9/13 | 3.7/5.5 |
| Z2400-5R5G | 5.5 | 15 | 13 | 5.5 |
| Z2400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 |
| Z2400-11G/15P | क्या आप परमेश्वर की उपासना करते हैं? | 26/35 | 25/32 | क्या आप परमेश्वर की उपासना करते हैं? |
| Z2400-15G/18.5P | 15/185 | 35/38 | 32/37 | 15/185 |
| Z2400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 |
| Z2400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 |
| Z2400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 |
| Z2400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 |
| Z2400-45G/55P | 45/55 | 90/105 | 90/110 | 45/55 |
| Z2400-55G | 55 | 105 | 110 | 55 |
| Z2400-75G/90P | 75/90 | 140/160 | 150/176 | 75/90 |
| Z2400-90G/110P | 90/110 | 160/210 | 176/210 | 90/110 |
| Z2400-110G/132P | 110/132 | 210/240 | 210/253 | 110/132 |
| Z2400-132G/160P | 132/160 | 240/290 | 253/300 | 132/160 |
| Z2400-160G/185P | 160/185 | 290/330 | 300/340 | 160/185 |
| Z2400-185G/200P | 185/200 | 330/370 | 340/380 | 185/200 |
| Z2400-200G/220P | 200/220 | 370/410 | 380/420 | 200/220 |
| ... | ||||
ZONCN इन्वर्टर अनुप्रयोग
