वीएफडी、सर्वो और विभिन्न मोटर ड्राइवर्स के उत्पादन पर ध्यान केंद्रित करें
वार्षिक बिक्री की मात्रा 900,000 से अधिक इकाइयां
शक्ति सीमाः0.4kw~2000kw,वोल्टेज सीमा:110v~10000v
सेवा वितरण नेटवर्क दुनिया को कवर करता है
| उत्पत्ति के प्लेस: | शंघाई, चीन |
|---|---|
| ब्रांड नाम: | ZONCN Inverter Vfd |
| प्रमाणन: | CE |
| मॉडल संख्या: | टी200 सीरीज वीएफडी |
| न्यूनतम आदेश मात्रा: | 1 इकाई |
| पैकेजिंग विवरण: | कार्टून |
| प्रसव के समय: | 7-30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 100000 यूनिट प्रति माह |
| वोल्टेज: | 380V±15%; | बंद लूप वेक्टर नियंत्रण: | हाँ |
|---|---|---|---|
| ओपन लूप वेक्टर नियंत्रण: | हाँ | 24 वीडीसी: | समर्थन |
| एसटीओ समारोह: | समर्थन | इनपुट: | 380v 30kw 3फेज |
| आउटपुट: | 380v 30kw 3फेज | भंडारण: | -40～+70℃ |
| अधिकतम आवृत्ति: | वेक्टर नियंत्रणः0 ¢ 600 हर्ट्ज; वी/एफ नियंत्रणः0-3200 हर्ट्ज | गति सीमा: | 1:100 (कोई पीजी नहीं) |
| प्रमुखता देना: | निम्न वोल्टेज Vfd ड्राइव,30KW Vfd ड्राइव,380 वी वीएफडी ड्राइव |
||

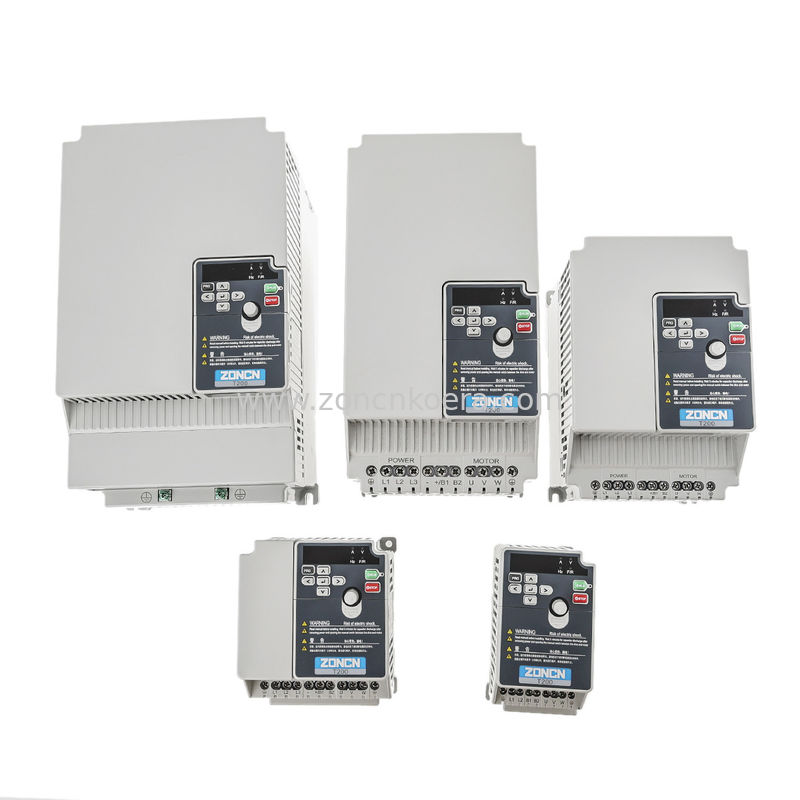

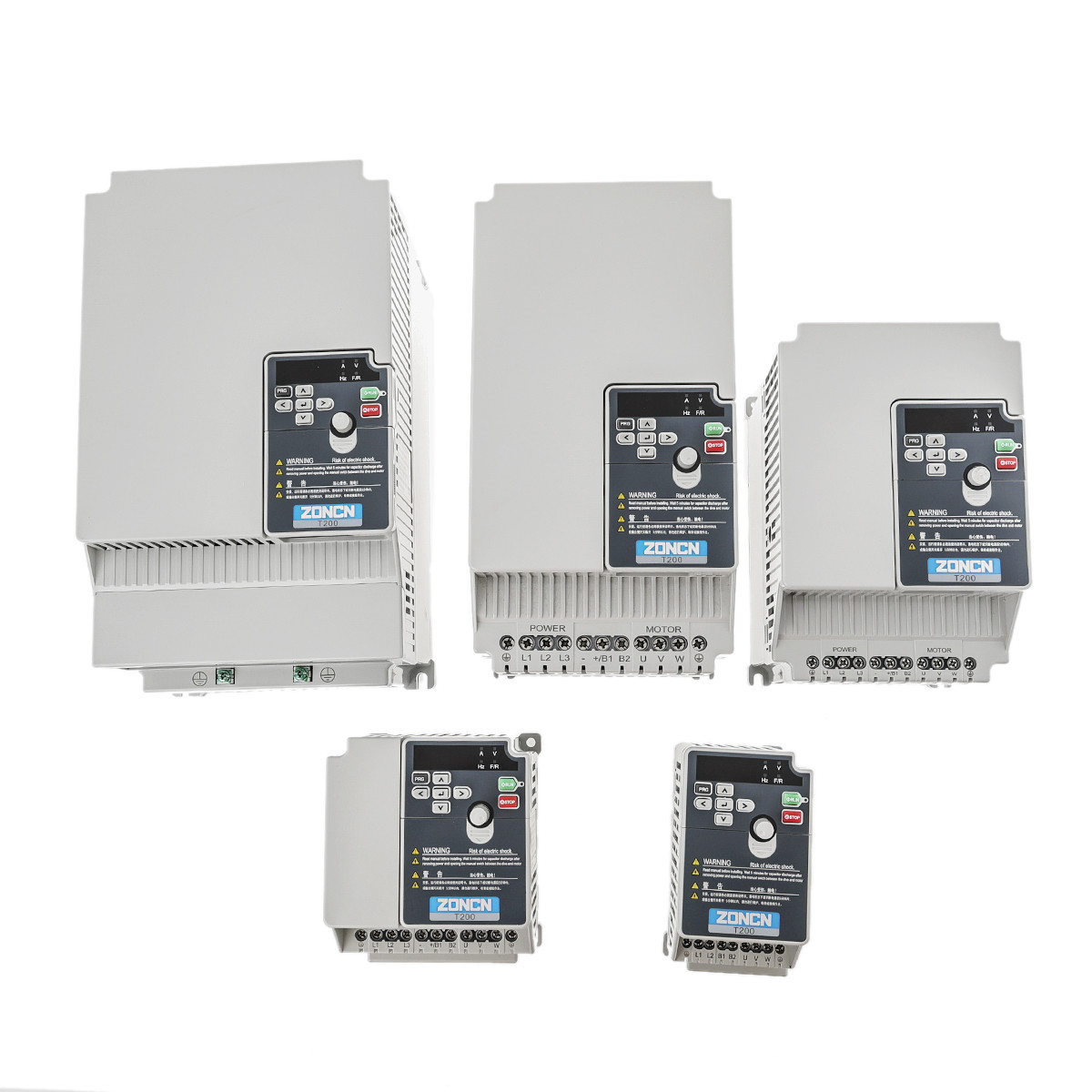

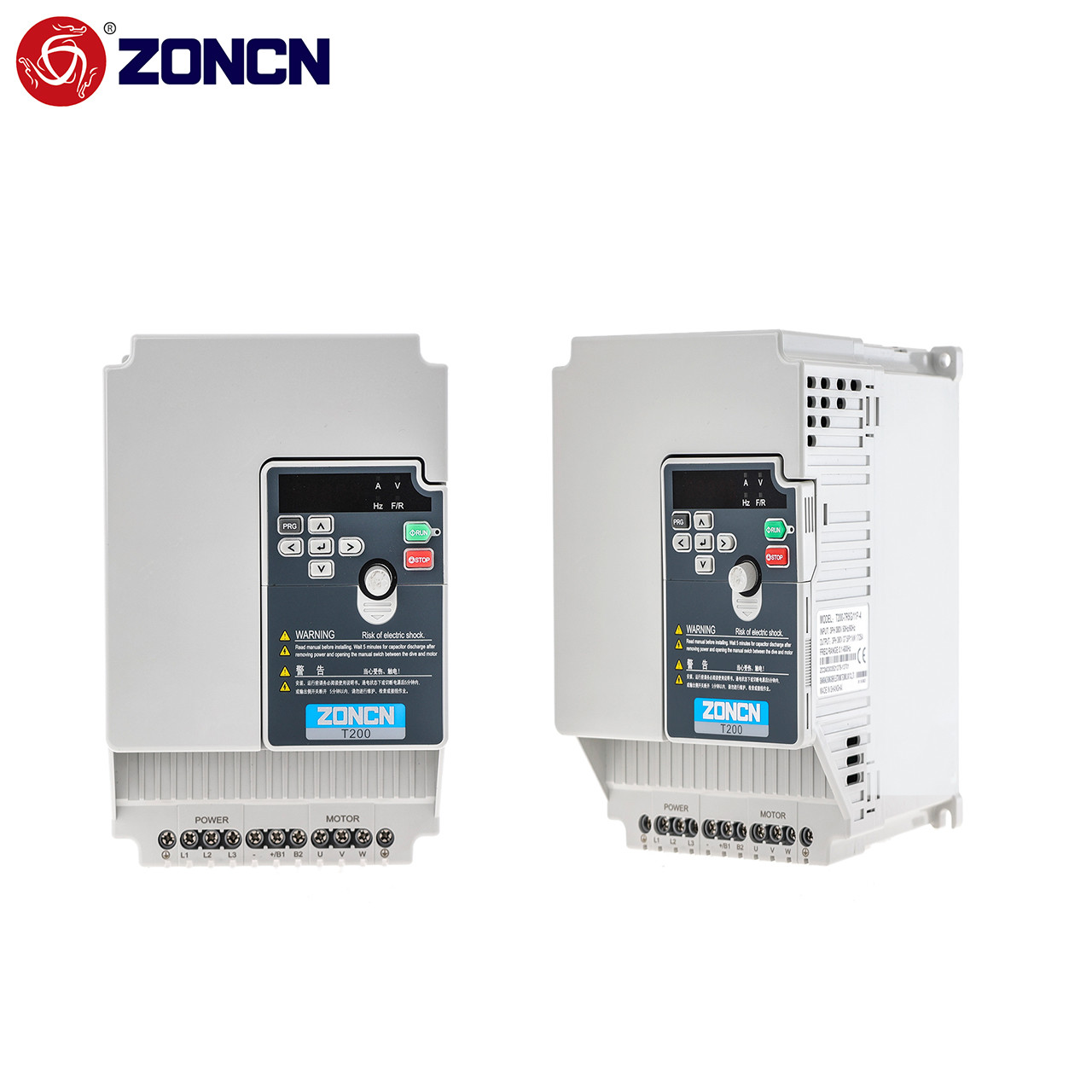

टी200 परिवार एक कॉम्पैक्ट एसी ड्राइव प्रदान करता है जो एसी प्रेरण, पीएमएस मोटर के लिए उच्च दक्षता नियंत्रण के साथ आसान संचालन को जोड़ती है।EtherCAT Modbus का समर्थन करें, प्रोफिबस-डीपी संचार, अंतर्निहित ईएमसी फ़िल्टर, 24 वीडीसी, एसटीओ फ़ंक्शन, ExtersionPG कार्ड।
| नहीं. | उत्पाद की विशेषताएं |
| 1 | आर्थिक रूप से किफायती; माइक्रो कॉम्पैक्ट डिजाइन |
| 2 | उपयोग करने और स्थापित करने में आसानः डीआईएन रेल स्थापना ((3.7kW से कम), RJ45 के साथ कीबोर्ड केबल,STO फ़ंक्शन (15kW से कम 380V का समर्थन करता है), अंतर्निहित ईएमसी फ़िल्टर, 24VDCपावर आपूर्ति, PlD समायोजन |
| 3 | वी/एफ नियंत्रण, ओपन लूप वेक्टर नियंत्रण, बंद लूप वेक्टर नियंत्रण मोड |
| 4 | शक्ति सीमा 0.4-55KW ((75kW से ऊपर के विकास में) |
| 5 | कई विस्तार कार्डों का समर्थन करनाः EtherCAT, Profibus-DP, ProfiNet.ModbusTCP, CAN खुला, डिजिटल I/O, PG कार्ड |
| 6 | बाहरी कीबोर्ड पैरामीटर कॉपी फ़ंक्शन |
| पद | T200 तकनीकी मापदंड |
| अधिकतम आवृत्ति | वेक्टर नियंत्रणः0 ¢ 600 हर्ट्ज वी/एफ नियंत्रणः0~3200 हर्ट्ज |
| नियंत्रण मोड | वी/एफ नियंत्रण;अर्थहीन प्रवाह वेक्टर नियंत्रण (एसएफवीसी); बंद लूप वेक्टर नियंत्रण (सीएलवीसी) |
| वाहक आवृत्ति | 0.5kHz 16kHz वाहक आवृत्ति लोड सुविधा के आधार पर स्वचालित रूप से समायोजित किया जा सकता है |
| इनपुट आवृत्ति संकल्प | डिजिटल सेटिंगः0.01 हर्ट्ज एनालॉग सेटिंगः अधिकतम आवृत्ति × 0.025% |
| स्टार्टअप टॉर्क | जी प्रकारः0.5Hz/150% (SFVC); पी प्रकारः0.5 हर्ट्ज/100% |
| गति सीमा | 1१०० ((कोई पीजी नहीं) |
| गति स्थिरता सटीकता | ±0.5% ((कोई पीजी नहीं) |
| टॉर्क नियंत्रण की सटीकता | ± 5% (FVC) |
| अतिभार क्षमता | G प्रकारः 150% नाममात्र धारा के लिए 60s, 180% नाममात्र धारा के लिए 3s पी प्रकारः 120% नामित धारा के लिए 60s, 150% नामित धारा के लिए 3s |
| टॉर्क वृद्धि | फिक्स्ड बूस्ट; कस्टमाइज्ड बूस्ट 0.1%-30.0% |
| वी/एफ वक्र | सीधी रेखा V/F वक्र;बहु-बिंदु V/F वक्र; एन-पावर वी/एफ वक्र (1.2-पावर, 1.4-पावर, 1.6-पावर1.8-शक्ति, वर्ग) |
| वी/एफ पृथक्करण | दो प्रकारः पूर्ण पृथक्करण; आधा पृथक्करण |
| रैंप मोड | सीधी रेखा वाला रैंप;एस-वक्र वाला रैंप त्वरण/धीमापन समय के चार समूह 0.00-6500.0s के दायरे के साथ |
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः अधिकतम आवृत्ति तक 0.00 हर्ट्ज ब्रेकिंग समयः 0.0-100.0 सेकंड ब्रेक एक्शन करंट वैल्यूः 0.0%100.0% |
| JOG नियंत्रण | जॉगिंग आवृत्ति सीमाः0.00 हर्ट्ज ~ 50.00 हर्ट्ज. जॉग त्वरण/धीमापन समय0.0s~6500.0s |
| बोर्ड पर कई पूर्व निर्धारित गति | यह सरल पीएलसी समारोह या इनपुट टर्मिनल राज्य के माध्यम से 16 गति तक लागू करता है |
| ऑनबोर्ड पीआईडी | यह आसानी से प्रक्रिया नियंत्रित बंद पाश नियंत्रण प्रणाली का एहसास होता है |
| स्वतः वोल्टेज विनियमन (AVR) | यह स्वचालित रूप से निरंतर आउटपुट वोल्टेज रख सकते हैं जब मुख्यधारा वोल्टेज बदल जाता है |
| ओवर वोल्टेज/ओवर करंट स्टॉल कंट्रोल | वर्तमान और वोल्टेज को चलती प्रक्रिया के दौरान स्वचालित रूप से सीमित किया जाता है ताकि ओवर-वोल्टेज/ओवर-करंट के कारण लगातार ट्रिपिंग से बचा जा सके। |
| तेज धारा सीमा | यह इन्वर्टर के लगातार ओवर-करंट खराबी से बचने में मदद करता है |
| टोक़ सीमा और टोक़ नियंत्रण | यह स्वचालित रूप से टॉर्क को सीमित कर सकता है और चल प्रक्रिया के दौरान लगातार ओवर-करंट ट्रिपिंग को रोक सकता है |
| उच्च प्रदर्शन | अतुल्यकालिक मोटर के नियंत्रण उच्च प्रदर्शन वर्तमान वेक्टर नियंत्रण प्रौद्योगिकी के माध्यम से लागू किया जाता है |
| तत्काल रुकना नहीं रुकता | भार प्रतिक्रिया ऊर्जा वोल्टेज की कमी की भरपाई करता है ताकि एसी ड्राइव थोड़े समय के लिए चलना जारी रख सके |
| समय नियंत्रण | टाइमिंग रेंज 0.0 मिनट ₹6500.0 मिनट |
| संचार के तरीके | RS485;EtherCAT;Profibus-DP;CAN वैकल्पिक है |
| सुरक्षा मोड | चालू होने पर मोटर शॉर्ट सर्किट का पता लगाना, इनपुट आउटपुट चरण हानि संरक्षण, ओवर करंट संरक्षण, ओवर वोल्टेज संरक्षण, वोल्टेज संरक्षण के तहत, ओवरहीट संरक्षण और ओवरलोड संरक्षण। |
| कुंजी तालाबंदी और कार्य चयन | यह कुंजियों को आंशिक या पूर्ण रूप से लॉक कर सकता है और कुछ कुंजियों की कार्य सीमा को परिभाषित कर सकता है ताकि खराबी को रोका जा सके। |
| कमांड चैनल चला रहा है | पैनल द्वारा दिए गए, नियंत्रण टर्मिनलों, सीरियल संचार पोर्ट, कई तरीकों से स्विच किया जा सकता है |
| मॉडल | इनपुट वोल्ट | नाममात्र आउटपुट शक्ति ((kw) | नामित इनपुट करंट ((A) | नामित आउटपुट करंट ((A) | मोटर की शक्ति ((kw) |
| T200-0R4G-2 | AC 1PH 220V ± 15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T200-0R75G-2 | 0.75 | 7.2 | 5.0 | 0.75 | |
| T200-1R5G-2 | 1.5 | 10.0 | 7.0 | 1.5 | |
| T200-2R2G-2 | 2.2 | 16.0 | 11.0 | 2.2 | |
| T200-0R4G-4 | AC 3PH 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T200-0R75G-4 | 0.75 | 3.8 | 2.5 | 0.75 | |
| T200-1R5G-4 | 1.5 | 5.0 | 3.7 | 1.5 | |
| T200-2R2G-4 | 2.2 | 5.8 | 5.0 | 2.2 | |
| T200-3R0G-4 | 3.0 | 8.5 | 7.0 | 3.0 | |
| T200-3R7G/5R5P-4 | 3.7/5.5 | यहोवा का वचन, 10/15 | 9/13 | 3.7/5.5 | |
| T200-5R5G/7R5P-4 | 5.5/7.5 | 15/20 | 13/17 | 5.5/7.5 | |
| T200-7R5G/11P-4 | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T200-11G/15P-4 | क्या आप परमेश्वर की उपासना करते हैं? | 26/35 | 25/32 | क्या आप परमेश्वर की उपासना करते हैं? | |
| T200-15G/18.5P-4 | 15/185 | 35/38 | 32/37 | 15/185 | |
| T200-18.5G/22P-4 | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T200-22G/30P-4 | 22/30 | 46/62 | 45/60 | 22/30 | |
| T200-30G/37P-4 | 30/37 | 62/76 | 60/75 | 30/37 | |
| T200-37G/45P-4 | 37/45 | 76/90 | 75/90 | 37/45 | |
| T200-45G/55P-4 | 45/55 | 92/113 | 90/110 | 45/55 | |
| T200-55G/75P-4 | 55/75 | 113/157 | 110/152 | 55/75 |
| नहीं. | विस्तार कार्ड मॉडल | पीसीबी आंतरिक मॉडल संख्या | कार्य विवरण | लागू मॉडल |
| 1 | पीजी-टी11-01 | T11PG01 | ABZ_ अंतर इनपुट पीजी कार्ड _5V | T200-0.4-55 kw |
| 2 | पीजी-टी11-02 | T11PG02 | ABZ_OC& पुश-पुल इनपुट पीजी कार्ड _24V | |
| 3 | ET-T11-01 | T11JK01 | 1 सामान्य रूप से खुला सामान्य रूप से बंद रिले 2 DL_1 FIV_1 FOC | |
| 4 | ET-T11-02 | T11JK02 | 1 उच्च गति पल्स आउटपुट _2 DI_1 FIV_1 FOC | |
| 5 | CM-T11-01 | T11CM01 | प्रोफिबसडीपी संचार कार्ड | |
| 6 | CM-T11-02 | T11CM02 | ईथरकैट संचार कार्ड | |
| 7 | CM-T11-03 | T11CM03 | CAN संचार कार्ड | |
| 8 | CM-T11-04 | T11CM04 | मॉडबस टीसीपी संचार कार्ड | |
| 9 | CM-T11-05 | T11CM05 | प्रोफाइनट संचार कार्ड | |
| नोटः इस मॉडल में केवल 1 बहु-कार्यात्मक विस्तार कार्ड इंटरफ़ेस है, संचार कार्ड और पीजी इस इंटरफ़ेस को साझा करते हैं संचार कार्ड और पीजी कार्ड केवल एक विस्तार का चयन कर सकते हैं,एक ही समय में संगत नहीं. | ||||
Q2:आपके भुगतान की शर्तें क्या हैं?
A:T/T 100% डिलीवरी से पहले.
Q3:आपके वितरण का समय क्या है?
उत्तर: आम तौर पर पूर्ण भुगतान प्राप्त करने के बाद 15 दिनों के भीतर।
Q4: मैं OEM/ODM ऑर्डर कैसे प्राप्त कर सकता हूँ?
A: यदि आपका आदेश मात्रा कुछ आवश्यकताओं को पूरा करती है, तो हम इसे आपके लिए अनुकूलित करने के लिए खुश हैं। हमारे पास चालीस से अधिक निर्माताओं के साथ सहयोग है।
