| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | CE |
| Model Number: | Z5200A01D5K-BF |
| Minimum Order Quantity: | 1 Unit |
| मूल्य: | To be negotiable |
| Packaging Details: | Inside: box, output side: carton |
| Delivery Time: | within 15 days |
| Payment Terms: | T/T |
| Supply Ability: | 10000 months |
| Product name: | VFD inverter | Type: | Variable frequency inverter |
|---|---|---|---|
| Protection Level: | IP65 | Input: | single phase 220v |
| Power: | 1.5kw/2HP | Communication Interface: | RS485 |
| EMC filter: | built-in | Power range: | 0.75kw-160kw |
| Water-proof: | Yes | Dust-proof: | Yes |
| प्रमुखता देना: | एसी ड्राइव पंप इन्वर्टर,220v 380v पंप इन्वर्टर,उच्च सुरक्षा IP65 पंप इन्वर्टर |
||

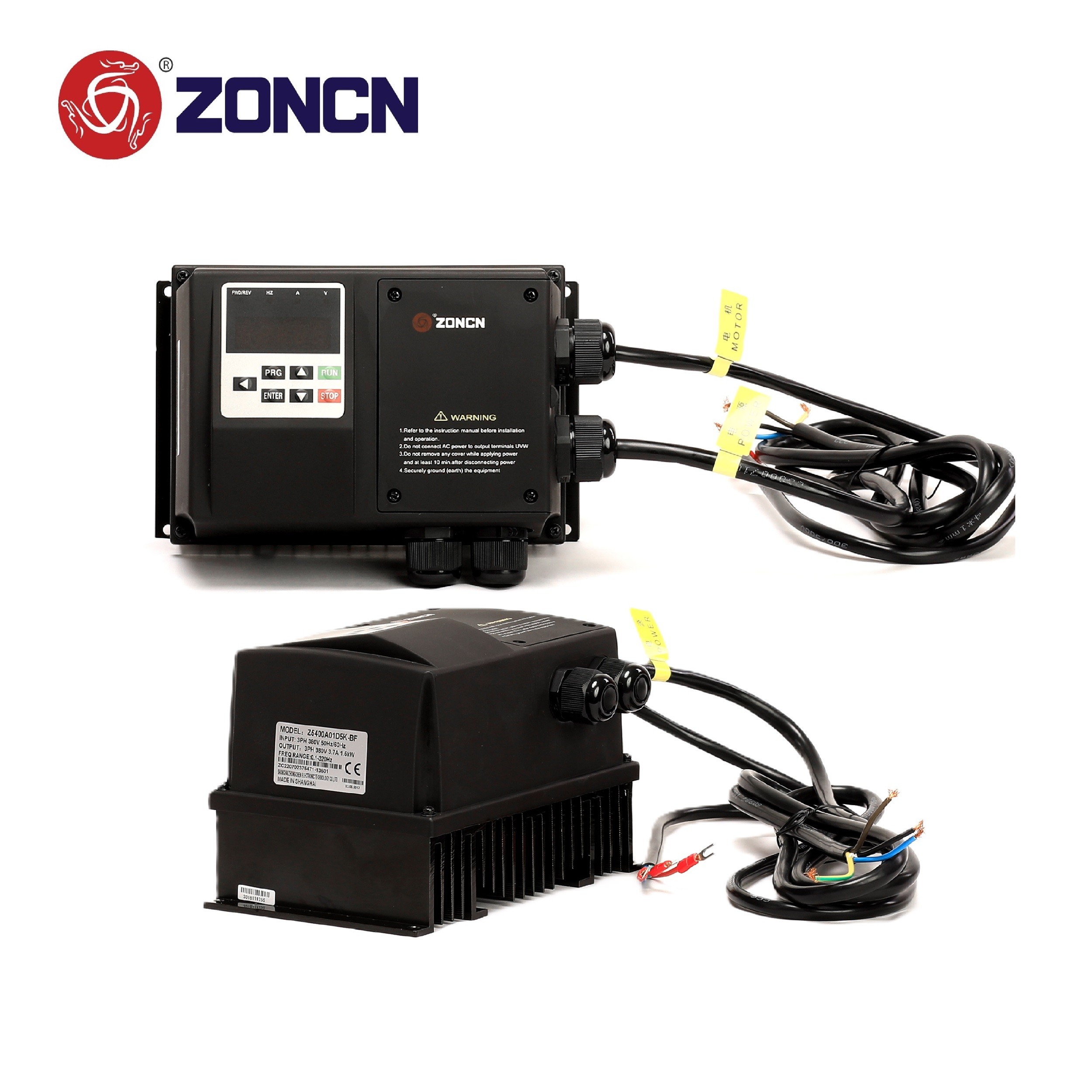

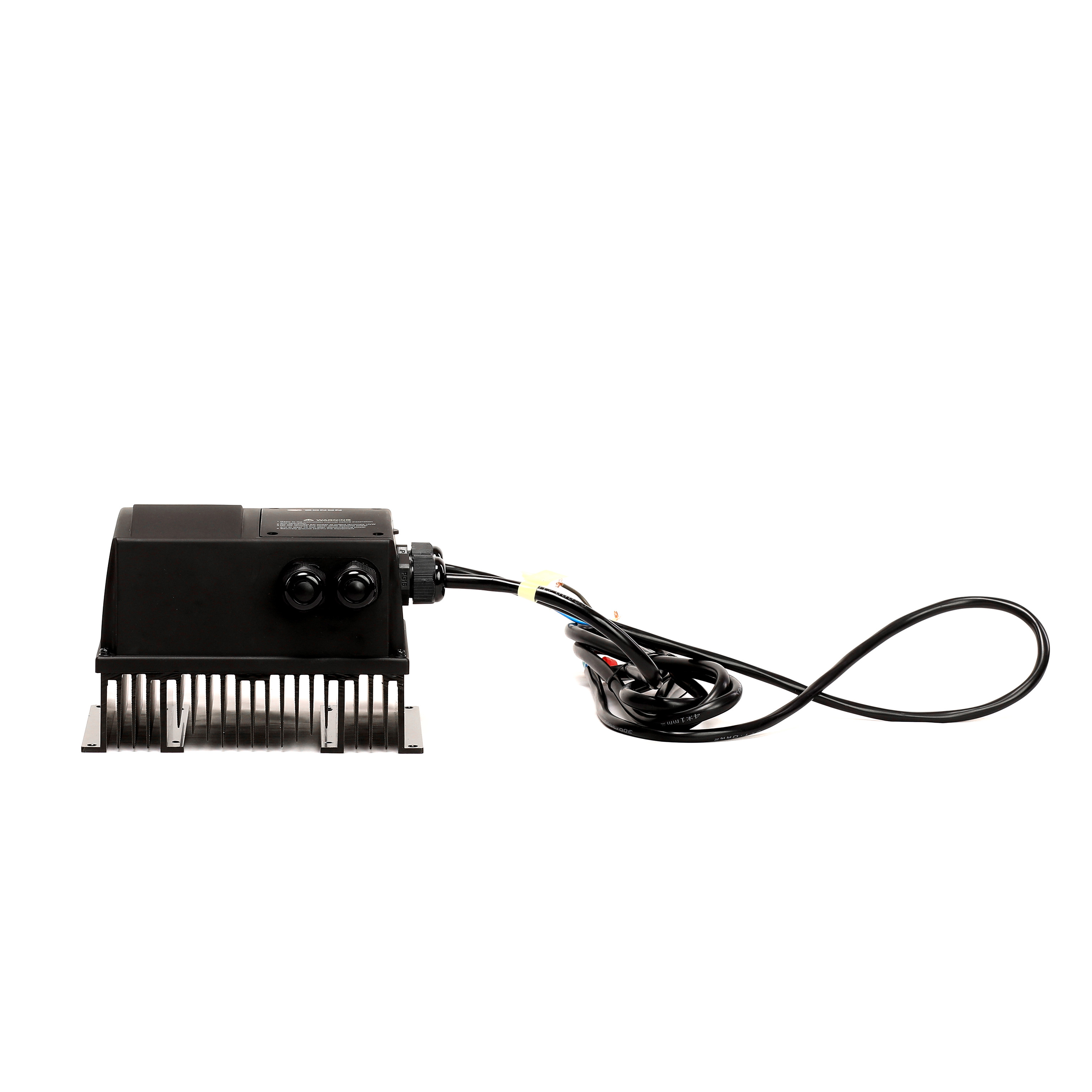

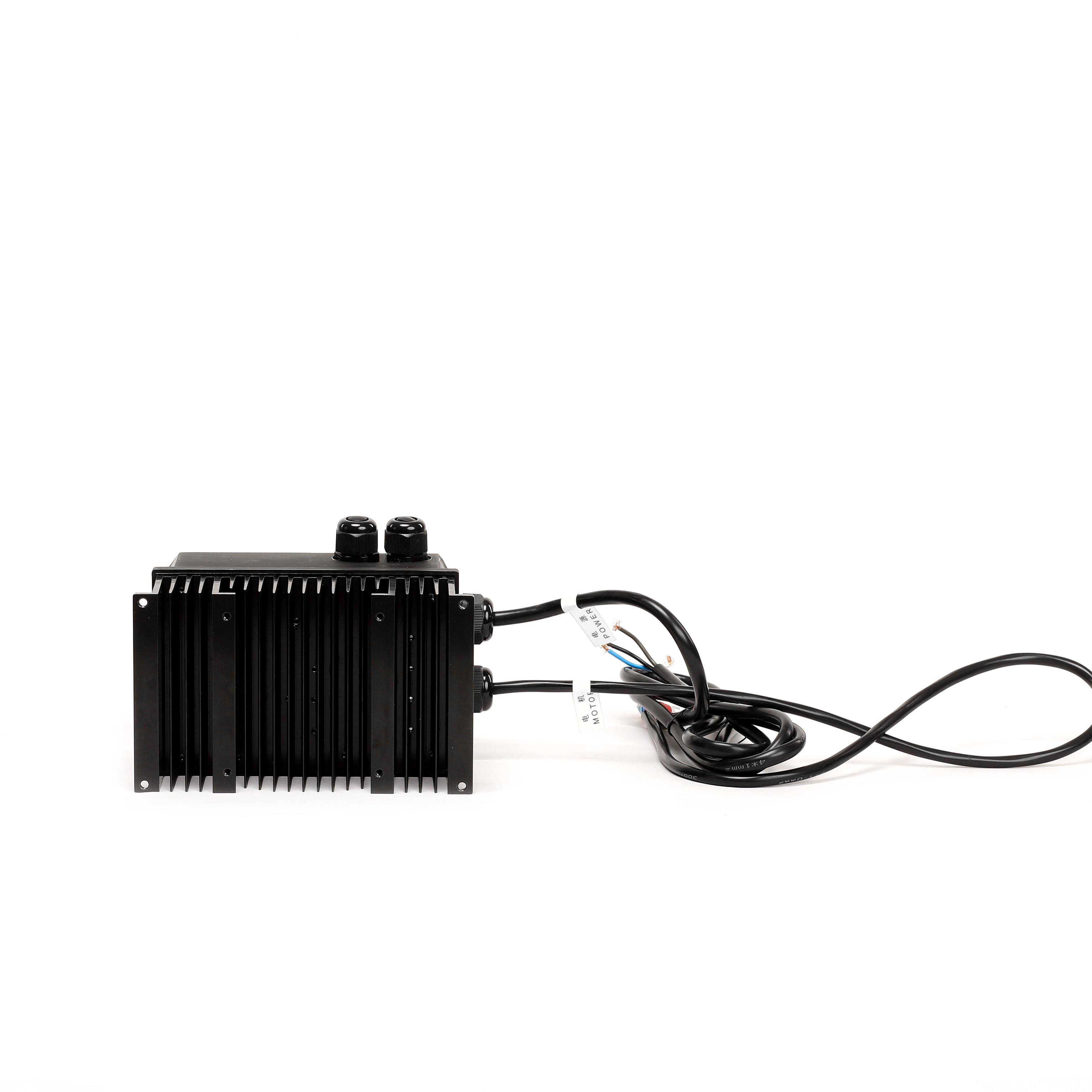

उच्च सुरक्षा IP65 पंप इन्वर्टर VFD 220v 380v एसी ड्राइव 0.75kw 1.5kw 2.2kw
Z5000/H5000 एक उच्च सुरक्षा ग्रेड आवृत्ति इन्वर्टर असिंक्रोनस/इंडक्शन मोटर की गति नियंत्रण के लिए है। इस श्रृंखला इन्वर्टर उत्कृष्ट सॉफ्टवेयर प्रदर्शन की विशेषताओं है,सरल और उपयोग करने में आसान; हार्डवेयर उच्च विश्वसनीयता के साथ बनाया गया है; और सुरक्षा स्तर IP65/IP54 है।
Z5000/H5000 श्रृंखला इन्वर्टर का उपयोग सभी प्रकार के ओपन लूप वेक्टर नियंत्रण अनुप्रयोगों के लिए किया जा सकता है, विशेष रूप से उन अवसरों के लिए उपयुक्त है जिनमें विश्वसनीयता और उपयोग वातावरण पर सख्त आवश्यकताएं हैं।
| आइटम | Z5000-BF सीरीज VFD इन्वर्टर | |
| मानक कार्य | नियंत्रण मोड | सेंसर रहित प्रवाह वेक्टर नियंत्रण (SFVC) |
| वोल्टेज/फ्रीक्वेंसी (V/F) नियंत्रण | ||
| अधिकतम आवृत्ति | वेक्टर नियंत्रणः 0 ≈ 320 हर्ट्ज | |
| वी/एफ नियंत्रणः 0 ¢3200 हर्ट्ज | ||
| वाहक आवृत्ति | 1 kHz ∙ 16 kHz | |
| वाहक आवृत्ति को भार विशेषताओं के आधार पर स्वचालित रूप से समायोजित किया जा सकता है। | ||
| इनपुट आवृत्ति संकल्प | डिजिटल सेटिंगः 0.01 Hz | |
| एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.025% | ||
| स्टार्टअप टॉर्क | जी प्रकारः 0.5 हर्ट्ज/150% (SFVC); | |
| पी प्रकारः 0.5 हर्ट्ज/100% | ||
| गति सीमा | 100 (SFVC) | |
| गति स्थिरता सटीकता | ± 0.5% (SFVC) | |
| अतिभार क्षमता | जी प्रकारः 150% नामित धारा के लिए 60s, 180% नामित धारा के लिए 3s। | |
| पी प्रकारः 120% नामित धारा के लिए 60s, 150% नामित धारा के लिए 3s | ||
| टॉर्क वृद्धि | फिक्स्ड बूस्ट | |
| अनुकूलित बूस्ट 0.1%-30% | ||
| वी/एफ वक्र | सीधी रेखा V/F वक्र | |
| बहु-बिंदु वी/एफ वक्र | ||
| एन-पावर वी/एफ वक्र (1.2-पावर, 1.4-पावर, 1.6-पावर, 1.8-पावर, वर्ग) | ||
| वी/एफ पृथक्करण | दो प्रकारः पूर्ण पृथक्करण; आधा पृथक्करण | |
| रैंप मोड | सीधी रेखा वाला रैंप | |
| एस-वक्र रैंप | ||
| गतिवर्धन/धीमापन समय के चार समूह 0.0~6500.0s के दायरे के साथ | ||
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः 0.00 हर्ट्ज अधिकतम आवृत्ति तक; ब्रेकिंग समयः 0.0-36.0 सेकंड; | |
| ब्रेक एक्शन करंट वैल्यूः 0.0%100.0% | ||
| JOG नियंत्रण | JOG आवृत्ति रेंजः 0.00-50.00 Hz | |
| JOG त्वरण/धीमी गति का समयः 0.0~6500.0s | ||
| ऑनबोर्ड कई पूर्व निर्धारित गति | यह सरल पीएलसी समारोह के माध्यम से या इनपुट ((एक्स) टर्मिनल राज्यों द्वारा 16 गति तक लागू करता है | |
| ऑनबोर्ड पीआईडी | यह प्रक्रिया-नियंत्रित बंद लूप नियंत्रण प्रणाली को आसानी से महसूस करता है। | |
| ऑटो वोल्टेज | यह स्वतः ही आउटपुट वोल्टेज को स्थिर रख सकता है जब नेटवर्क वोल्टेज बदलता है। | |
| विनियमन (AVR) | ||
| ओवर वोल्टेज/ | वर्तमान और वोल्टेज को चलती प्रक्रिया के दौरान स्वचालित रूप से सीमित किया जाता है ताकि ओवर-वोल्टेज/ओवर-करंट के कारण लगातार ट्रिपिंग से बचा जा सके। | |
| ओवर-करंट स्टॉल | ||
| नियंत्रण | ||
| टोक़ सीमा और टोक़ नियंत्रण | यह स्वचालित रूप से टोक़ को सीमित कर सकता है और चलने की प्रक्रिया के दौरान लगातार ओवर-करंट ट्रिपिंग को रोक सकता है। | |
| तत्काल रुकना नहीं रुकता | लोड फीडबैक ऊर्जा वोल्टेज में कमी की भरपाई करती है ताकि एसी ड्राइव थोड़े समय के लिए चलना जारी रख सके। | |
| तेज धारा सीमा | यह एसी ड्राइव के लगातार ओवर-करंट फेल होने से बचने में मदद करता है। | |
| उच्च प्रदर्शन | असिंक्रोनस मोटर का नियंत्रण उच्च-प्रदर्शन वाले वर्तमान वेक्टर नियंत्रण प्रौद्योगिकी के माध्यम से लागू किया जाता है। | |
| समय नियंत्रण | समय सीमाः 0.0 ₹6500.0 मिनट | |
| संचार के तरीके | RS485 | |
| कमांड चैनल चला रहा है | पैनल, नियंत्रण टर्मिनलों द्वारा दिया, | |
| सीरियल संचार पोर्ट, कई तरीकों से स्विच किया जा सकता है | ||
| आवृत्ति स्रोत | 10 प्रकार के आवृत्ति स्रोत, द्वारा दिए गए | |
| डिजिटल एनालॉग वोल्टेज, एनालॉग करंट, पल्स, सीरियल पोर्ट. कई तरीकों से स्विच किया जा सकता है | ||
| सहायक आवृत्ति स्रोत | 10 प्रकार के आवृत्ति स्रोत, डिजिटल एनालॉग वोल्टेज, एनालॉग करंट, पल्स, सीरियल पोर्ट द्वारा दिए गए। कई तरीकों से स्विच किया जा सकता है। | |
| इनपुट और आउटपुट | इनपुट टर्मिनल | 6 डिजिटल इनपुट टर्मिनल, जिनमें से एक 100 kHz तक उच्च गति वाले पल्स इनपुट का समर्थन करता है। |
| 2 एनालॉग इनपुट टर्मिनल, जिनमें से एक केवल 0-10V वोल्टेज इनपुट का समर्थन करता है और दूसरा 0-10V वोल्टेज इनपुट और 4-20 mA वर्तमान इनपुट का समर्थन करता है। | ||
| आउटपुट टर्मिनल | 1 डिजिटल आउटपुट टर्मिनल | |
| 1 रिले आउटपुट टर्मिनल (RA.RB.RC) | ||
| 1 एनालॉग आउटपुट टर्मिनल: जो 0 ¢ 20 mA आउटपुट करंट या 0 ¢ 10 V आउटपुट वोल्टेज का समर्थन करता है | ||
| आवृत्ति स्रोत | डिजिटल सेटिंग, एनालॉग वोल्टेज सेटिंग, एनालॉग करंट सेटिंग, पल्स सेटिंग और सीरियल कम्युनिकेशन पोर्ट सेटिंग | |
| एलईडी डिस्प्ले | यह पैरामीटर प्रदर्शित करता है। | |
| कुंजी तालाबंदी और कार्य चयन | यह कुंजियों को आंशिक या पूर्ण रूप से लॉक कर सकता है और खराबी को रोकने के लिए कुछ कुंजियों की कार्य सीमा को परिभाषित कर सकता है। | |
| सुरक्षा मोड | चालू होने पर मोटर शॉर्ट सर्किट का पता लगाना, आउटपुट चरण हानि संरक्षण, ओवर करंट संरक्षण, ओवर वोल्टेज संरक्षण, वोल्टेज संरक्षण के तहत, ओवरहीट संरक्षण और ओवरलोड संरक्षण। | |
| वीएफडी मॉडल | इनपुट वोल्ट | नामित आउटपुट शक्ति (किलोवाट) | नामित इनपुट करंट (A) | नामित आउटपुट करंट (A) | मोटर शक्ति (किलोवाट) |
| Z5200A00D7K-BF | 1PH AC220V ±15% | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 | |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 | |
| Z5400A0D75K-BF | 3PH AC380V ±15% | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A1D5K-BF | 1.5 | 5 | 3.7 | 1.5 | |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 | |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 | |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 | |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 | |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 | |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 | |
| Z5400A0018K-BF | 18.5 | 38 | 37 | 18.5 | |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 | |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 | |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 | |
| ... | ... | ... | ... | ... | |
| Z5400A00160K-BF | 160 | 160 |
1इस Z5000/H5000 श्रृंखला इन्वर्टर का नियंत्रण मॉडल क्या है?
A: दोनों V/F नियंत्रण और वेक्टर नियंत्रण;
2. क्या इनवर्टर की यह श्रृंखला अंतर्निहित पीआईडी नियंत्रण है?
ए. हाँ।
3क्या यह श्रृंखला इन्वर्टर एनालॉग वोल्टेज इनपुट (0-10V) और एनालॉग करंट इनपुट (4-20mA) का समर्थन करता है?
ए. हाँ, स्विच SW1 के माध्यम से.
4इन्वर्टर की यह श्रृंखला सीधे मोटर पर लगाई जा सकती है?
A. हाँ, Z5000/H5000 श्रृंखला इन्वर्टर सीधे मोटर पर या दीवार पर माउंट किया जा सकता है।
