वीएफडी、सर्वो और विभिन्न मोटर ड्राइवर्स के उत्पादन पर ध्यान केंद्रित करें
वार्षिक बिक्री की मात्रा 900,000 से अधिक इकाइयां
शक्ति सीमाः0.4kw~2000kw,वोल्टेज सीमा:110v~10000v
सेवा वितरण नेटवर्क दुनिया को कवर करता है
| Place of Origin: | Shanghai, China |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | CE |

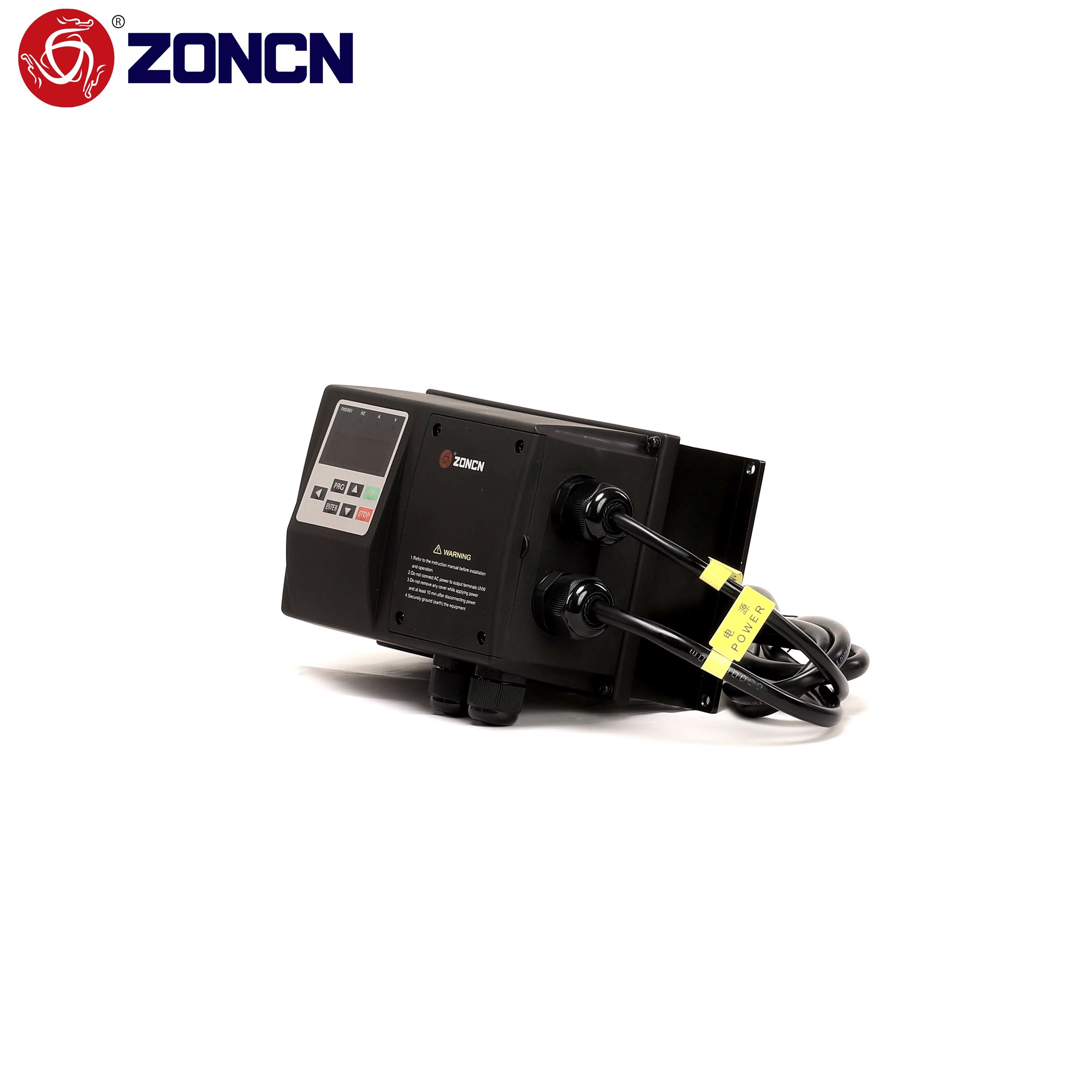

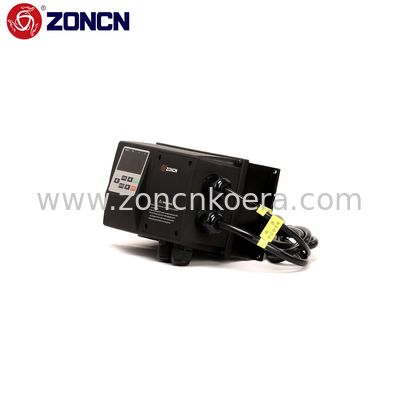

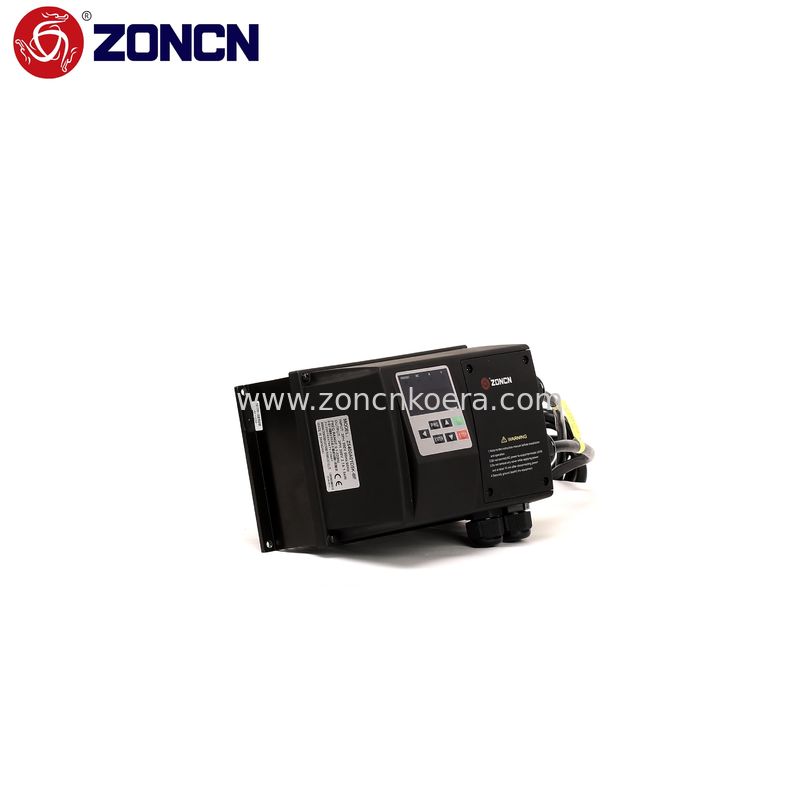

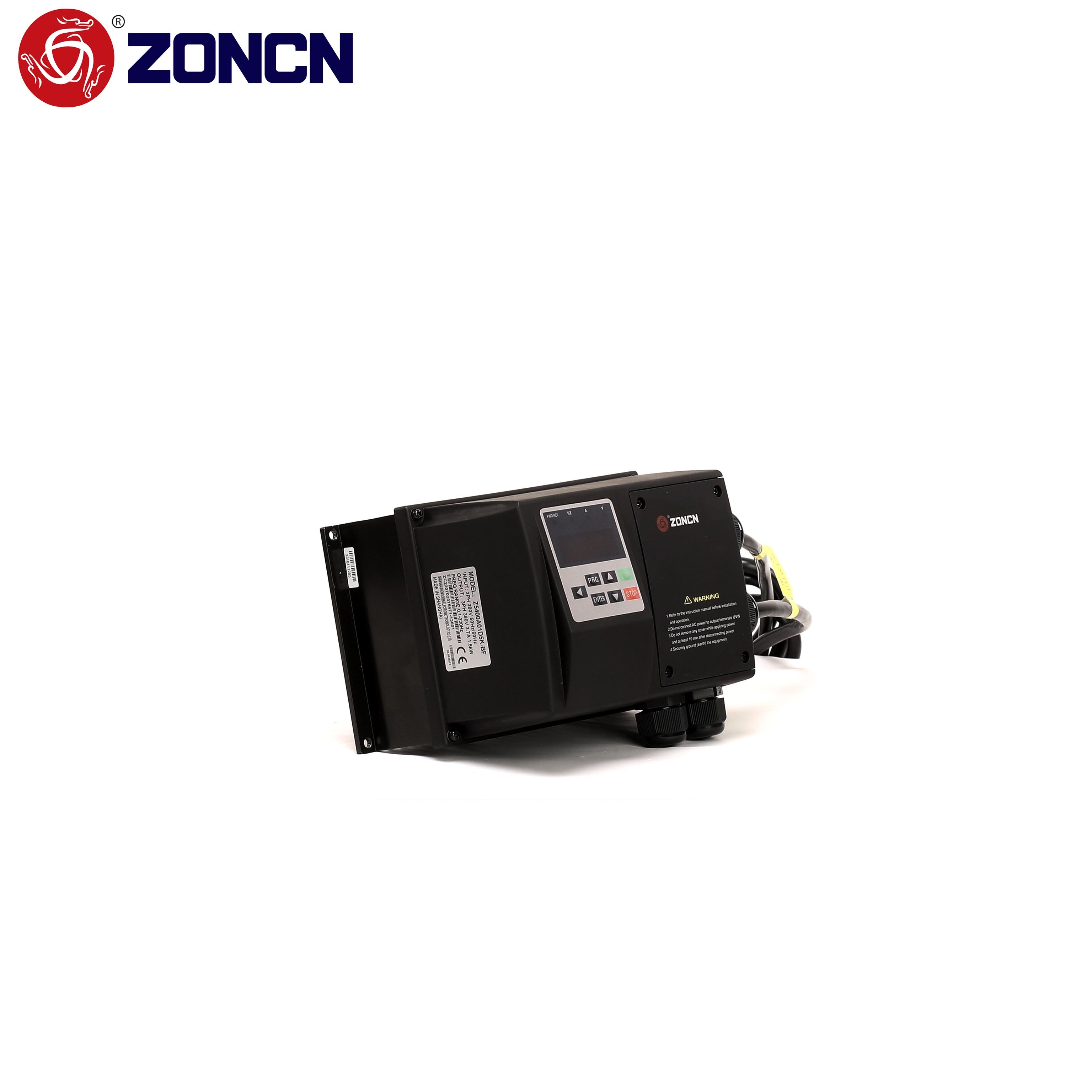

| Model Number: | Z5400A02D2K-BF |
| Minimum Order Quantity: | 1 unit |
| Packaging Details: | Carton packing； |
| प्रसव के समय: | 7-30 कार्य दिवस |
| Payment Terms: | T/T, Western Union，Paypal |
| Supply Ability: | 100000 units a month |
| Model: | Z5400A02D2K-BF | Voltage: | 380V vfd |
|---|---|---|---|
| Protection: | IP65 vfd | Emc filter: | Support |
| Brand: | ZONCN vfd | Start torque: | G: Type:0.5Hz/150%(SVC) P: Type:0.5Hz/100% |
| इनपुट आवृत्ति संकल्प: | डिजिटल सेटिंग: 0.01Hz एनालॉग सेटिंग: अधिकतम आवृत्ति 0.025% | Speed stability accuracy: | ±0.5%(SVC) |
| Torque boost: | Auto-boost ; Customized boost:0.1%~30.0% | ||
| प्रमुखता देना: | पंप Vfd परिवर्तनीय आवृत्ति इन्वर्टर,380V Vfd परिवर्तनीय आवृत्ति इन्वर्टर,कम वोल्टेज Vfd चर आवृत्ति इन्वर्टर |
||
औद्योगिक अनुप्रयोगों में, सुरक्षा हमेशा सबसे पहले आती है। Z5000-BF श्रृंखला ड्राइव इसे समझते हैं और कई सुरक्षा सुरक्षा सुविधाओं से लैस हैं, जिसमें टाइमिंग,एंटीफ्रीज और पानी रहित अलार्मसमय समारोह उपयोगकर्ताओं को लंबे समय तक अनियंत्रित संचालन के कारण संभावित सुरक्षा जोखिमों से बचने के लिए वास्तविक आवश्यकताओं के अनुसार डिवाइस के चलने के समय को सेट करने की अनुमति देता है।विरोधी ठंड समारोह स्वचालित रूप से पाइपलाइन ठंड से रोकने के लिए एक कम तापमान वातावरण में हीटिंग डिवाइस शुरू कर सकते हैं; बिना पानी के अलार्म का कार्य उपकरण को नुकसान से बचाने के लिए तुरंत अलार्म जारी कर सकता है जब सिस्टम में पानी की कमी होती है। ये सावधानीपूर्वक सुरक्षा डिजाइन एक ठोस रक्षा लाइन बनाते हैं,ताकि उपयोगकर्ता एक ही समय में कुशल उत्पादन का आनंद ले सकें, लेकिन साथ ही पूर्ण सुरक्षा की भावना है।
बिजली की गुणवत्ता उपकरणों की स्थिरता और जीवनकाल को प्रभावित करने वाले प्रमुख कारकों में से एक है।एक अदृश्य बाधा की तरह, प्रभावी रूप से वर्तमान में अशुद्धियों और हार्मोनिक्स को फ़िल्टर करता है, ताकि आउटपुट पावर की शुद्धता और स्थिरता सुनिश्चित हो सके। प्रयोगात्मक डेटा के अनुसार,इस श्रृंखला के आवृत्ति कनवर्टर के उपयोग के बाद, बिजली ग्रिड की हार्मोनिक सामग्री को राष्ट्रीय मानक से नीचे तक कम किया जा सकता है, जिससे अन्य उपकरणों पर विद्युत चुम्बकीय हस्तक्षेप कम होता है,लेकिन यह भी बिजली ग्रिड उतार-चढ़ाव के प्रभाव से आवृत्ति कनवर्टर ही की रक्षा, और उपकरण के सेवा जीवन का विस्तार करें।
| पद | Z5000-BF श्रृंखला | |
| मूल कार्य | नियंत्रण मोड |
सेंसर रहित प्रवाह वेक्टर नियंत्रण (SFVC) वोल्टेज/फ्रीक्वेंसी (वी/एफ) नियंत्रण |
| अधिकतम आवृत्ति | वेक्टर नियंत्रणः0-320Hz वी/एफ नियंत्रणः0-3200Hz | |
| वाहक आवृत्ति |
1kHz~16kHz वाहक आवृत्ति लोड विशेषताओं के आधार पर स्वचालित रूप से समायोजित की जाती है। |
|
| इनपुट आवृत्ति संकल्प |
डिजिटल सेटिंगः0.01 हर्ट्ज एनालॉग सेटिंगः अधिकतम आवृत्ति 0.025% |
|
| प्रारंभ टोक़ |
पी: प्रकारः0.5 हर्ट्ज/100% |
|
| गति सीमा | 100 (SVC) | |
| गति स्थिरता सटीकता | ±0.5% (SVC) | |
| अतिभार क्षमता |
जी प्रकारः 150% नामित धारा के लिए 60s, 180% नामित धारा के लिए 3s। पी प्रकारः 120% नामित धारा के लिए 60s, 150% नामित धारा के लिए 3s। |
|
| टॉर्क वृद्धि | ऑटो-बूस्ट; अनुकूलित बूस्टः00.1% से 30.0% | |
| वीएफ वक्र | रेखा V/F वक्र;बहु-बिंदु V/F वक्र;N-शक्ति V/F वक्र | |
| वीएफ पृथक्करण | 2 प्रकारः पूर्ण पृथक्करणअर्ध-पृथक | |
| रैंप मोड | सीधी रेखा रैंप;एस-वक्र रैंप;त्वरित/धीमी गति के समय के चार समूहः0~6500.0s | |
| ऑटो वोल्टेज विनियमन (AVR) | यह स्वचालित रूप से निरंतर आउटपुट वोल्टेज रख सकते हैं जब मुख्यधारा वोल्टेज बदल जाता है | |
| तीव्र धारा सीमा | यह एसी ड्राइव के लगातार ओवर करंट फॉल्ट से बचने में मदद करता है। | |
| टोक़ सीमा और नियंत्रण | यह स्वचालित रूप से निरंतर आउटपुट वोल्टेज रख सकते हैं जब मुख्यधारा वोल्टेज बदल जाता है | |
| ऑनबोर्ड पीआईडी | यह आसानी से प्रक्रिया नियंत्रित बंद पाश नियंत्रण प्रणाली का एहसास होता है | |
| JOG नियंत्रण |
JOG आवृत्ति रेंजः 0.00-50.00 Hz JOG त्वरण/धीमी गति का समयः 0.0~6500.0s |
|
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः0.00 हर्ट्ज से अधिकतम आवृत्ति तक ब्रेकिंग समय:0.0-100.0s ब्रेकिंग एक्शन करंट वैल्यूः0०.०%-१००.०% | |
| क्षणिक ब्लैकआउट नहीं रुकता | लोड फीडबैक ऊर्जा वोल्टेज में कमी की भरपाई करती है ताकि एसी ड्राइव थोड़े समय के लिए चलना जारी रख सके। | |
| समय नियंत्रण | समय सीमाः0.0 मिनट ~6500.0 मिनट | |
| संचार | RS485 | |
| कमांड चैनल चलाएँ | पैनल द्वारा दिए गए, नियंत्रण टर्मिनलों, सीरियल संचार पोर्ट, कई तरीकों से स्विच किया जा सकता है | |
| आवृत्ति स्रोत | 10 प्रकार के आवृत्ति स्रोत, डिजिटल एनालॉग वोल्टेज, एनालॉग करंट, पल्स, सीरियल पोर्ट द्वारा दिए गए। यह कई तरीकों से स्विच किया जा सकता है | |
| अन्य कार्य | सहायक आवृत्ति स्रोत | आवृत्ति स्रोत के 10 प्रकार, आसानी से सूक्ष्म समायोजन, आवृत्ति सिंथेसाइज़र का एहसास कर सकते हैं |
| इनपुट टर्मिनल |
6 डिजिटल इनपुट टर्मिनल, जिनमें से एक 100 kHz तक उच्च गति वाले पल्स इनपुट का समर्थन करता है (वैकल्पिक) । 2 एनालॉग इनपुट टर्मिनल, जिनमें से एक केवल 0-10 वी वोल्टेज इनपुट का समर्थन करता है और दूसरा 0-10 वी वोल्टेज इनपुट या 4-20 एमए वर्तमान इनपुट का समर्थन करता है। |
|
| आउटपुट टर्मिनल |
1 डिजिटल आउटपुट टर्मिनल 1 रिले आउटपुट टर्मिनल 1 एनालॉग आउटपुट टर्मिनल: जो 0-20 mA आउटपुट करंट या 0-10v आउटपुट वोल्टेज का समर्थन करता है |
|
| कई सुरक्षा मोड | चालू होने पर मोटर शॉर्ट सर्किट का पता लगाना, आउटपुट चरण हानि संरक्षण, ओवर करंट संरक्षण, ओवर वोल्टेज संरक्षण, वोल्टेज संरक्षण के तहत, ओवरहीट संरक्षण और ओवरलोड संरक्षण। | |
| मॉडल | नामित आउटपुट शक्ति (किलोवाट) | नामित इनपुट करंट (A) | नामित आउटपुट करंट (A) | मोटर शक्ति (किलोवाट) |
| इनपुट वोल्टेज ((v):1PH AC 220V±15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| इनपुट वोल्टेज ((v):3PH AC 380V±15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-F | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| मॉडल | मोटर | आउटपुट करंट | माउंटिंग आयाम ((मिमी) | |||||
| कुल आयाम | ||||||||
| W | H | D | ए | बी | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
नोटः
380v/0.75-11kw क्षैतिज स्थापना और ऊर्ध्वाधर स्थापना एक ही समय में मौजूद हैं। -V ऊर्ध्वाधर स्थापना को दर्शाता है। 15kw से ऊपर ऊर्ध्वाधर स्थापित किया जाता है।
1आपका MOQ क्या है?
1 पीसी.
2भुगतान की शर्तें क्या हैं?
वितरण से पहले टी/टी 100%।
3आपका डिलीवरी का समय क्या है?
तेजी से वितरण हमारा फायदा है. आम तौर पर दस दिनों के भीतर.
4हम OEM/ODM कैसे कर सकते हैं?
हम 40 से अधिक ब्रांडों के लिए OEM करते हैं। यदि आपका ऑर्डर एक निश्चित मात्रा तक पहुंचता है, तो हम आपके लिए ऐसा कर सकते हैं।
