वीएफडी、सर्वो और विभिन्न मोटर ड्राइवर्स के उत्पादन पर ध्यान केंद्रित करें
वार्षिक बिक्री की मात्रा 900,000 से अधिक इकाइयां
शक्ति सीमाः0.4kw~2000kw,वोल्टेज सीमा:110v~10000v
सेवा वितरण नेटवर्क दुनिया को कवर करता है
| Place of Origin: | Shanghai, China |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | CE |

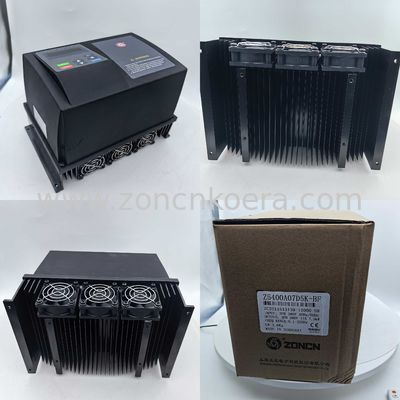

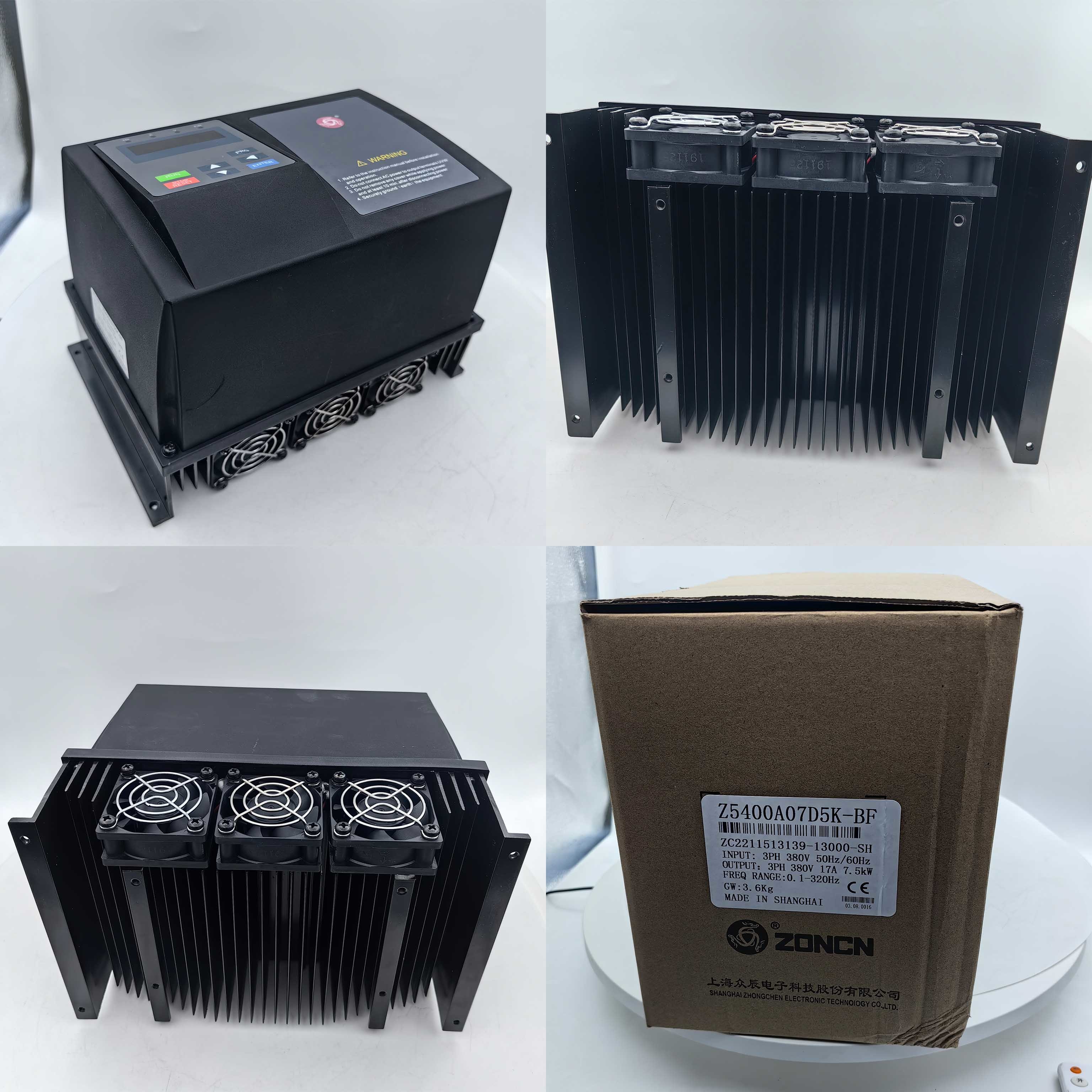

| Model Number: | Z5400A07D5K-BF |
| Minimum Order Quantity: | 1 unit |
| Packaging Details: | Carton packing； |
| Delivery Time: | 7-30 work days |
| Payment Terms: | T/T, Western Union，Paypal |
| आपूर्ति की क्षमता: | 100000 यूनिट प्रति माह |
| Model: | Z5400A07D5K-BF | Voltage: | 380V vfd |
|---|---|---|---|
| Protection: | IP54 vfd | Emc filter: | Support |
| Brand: | ZONCN vfd | Start torque: | G: Type:0.5Hz/150%(SVC) P: Type:0.5Hz/100% |
| Input frequency resolution: | Digital setting:0.01Hz Analog setting: Maximum frequency 0.025% | ||
| प्रमुखता देना: | 380v 7.5kw आवृत्ति इन्वर्टर,IP54 IP65 आवृत्ति इन्वर्टर,कम वोल्टेज आवृत्ति इन्वर्टर |
||
कठोर औद्योगिक वातावरण में, उपकरण की स्थायित्व और सुरक्षा महत्वपूर्ण है। Z5000-BF श्रृंखला IP54 से IP65 तक उच्च स्तर की सुरक्षा प्रदान करती है,जिसका अर्थ है कि यह न केवल प्रभावी ढंग से धूल के घुसपैठ का विरोध कर सकते हैं, लेकिन पानी छिड़काव के वातावरण में भी सामान्य संचालन बनाए रखें। कल्पना कीजिए कि एक नम कारखाने के फर्श या धूल भरी खदान साइट में, कठोर वातावरण के कारण साधारण इन्वर्टर अक्सर विफल हो सकते हैं,लेकिन Z5000-BF एक पहाड़ के रूप में स्थिर हो सकता है, और उत्पादन लाइन के लिए स्थिर शक्ति प्रदान करना जारी रखें। यह विशेषता निस्संदेह उद्यमों के निरंतर उत्पादन के लिए एक मजबूत गारंटी प्रदान करती है,उपकरण की विफलता के कारण डाउनटाइम और रखरखाव की लागत को कम करना.
| पद | Z5000-BF श्रृंखला | |
| मूल कार्य | नियंत्रण मोड |
सेंसर रहित प्रवाह वेक्टर नियंत्रण (SFVC) वोल्टेज/फ्रीक्वेंसी (वी/एफ) नियंत्रण |
| अधिकतम आवृत्ति | वेक्टर नियंत्रणः0-320Hz वी/एफ नियंत्रणः0-3200Hz | |
| वाहक आवृत्ति |
1kHz~16kHz वाहक आवृत्ति लोड विशेषताओं के आधार पर स्वचालित रूप से समायोजित की जाती है। |
|
| इनपुट आवृत्ति संकल्प |
डिजिटल सेटिंगः0.01 हर्ट्ज एनालॉग सेटिंगः अधिकतम आवृत्ति 0.025% |
|
| प्रारंभ टोक़ |
पी: प्रकारः0.5 हर्ट्ज/100% |
|
| गति सीमा | 100 (SVC) | |
| गति स्थिरता सटीकता | ±0.5% (SVC) | |
| अतिभार क्षमता |
जी प्रकारः 150% नामित धारा के लिए 60s, 180% नामित धारा के लिए 3s। पी प्रकारः 120% नामित धारा के लिए 60s, 150% नामित धारा के लिए 3s। |
|
| टॉर्क वृद्धि | ऑटो-बूस्ट; अनुकूलित बूस्टः00.1% से 30.0% | |
| वीएफ वक्र | रेखा V/F वक्र;बहु-बिंदु V/F वक्र;N-शक्ति V/F वक्र | |
| वीएफ पृथक्करण | 2 प्रकारः पूर्ण पृथक्करणअर्ध-पृथक | |
| रैंप मोड | सीधी रेखा रैंप;एस-वक्र रैंप;त्वरित/धीमी गति के समय के चार समूहः0~6500.0s | |
| ऑटो वोल्टेज विनियमन (AVR) | यह स्वचालित रूप से निरंतर आउटपुट वोल्टेज रख सकते हैं जब मुख्यधारा वोल्टेज बदल जाता है | |
| तीव्र धारा सीमा | यह एसी ड्राइव के लगातार ओवर करंट फॉल्ट से बचने में मदद करता है। | |
| टोक़ सीमा और नियंत्रण | यह स्वचालित रूप से निरंतर आउटपुट वोल्टेज रख सकते हैं जब मुख्यधारा वोल्टेज बदल जाता है | |
| ऑनबोर्ड पीआईडी | यह आसानी से प्रक्रिया नियंत्रित बंद पाश नियंत्रण प्रणाली का एहसास होता है | |
| JOG नियंत्रण |
JOG आवृत्ति रेंजः 0.00-50.00 Hz JOG त्वरण/धीमी गति का समयः 0.0~6500.0s |
|
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः0.00 हर्ट्ज से अधिकतम आवृत्ति तक ब्रेकिंग समय:0.0-100.0s ब्रेकिंग एक्शन करंट वैल्यूः0०.०%-१००.०% | |
| क्षणिक ब्लैकआउट नहीं रुकता | लोड फीडबैक ऊर्जा वोल्टेज में कमी की भरपाई करती है ताकि एसी ड्राइव थोड़े समय के लिए चलना जारी रख सके। | |
| समय नियंत्रण | समय सीमाः0.0 मिनट ~6500.0 मिनट | |
| संचार | RS485 | |
| कमांड चैनल चलाएँ | पैनल द्वारा दिए गए, नियंत्रण टर्मिनलों, सीरियल संचार पोर्ट, कई तरीकों से स्विच किया जा सकता है | |
| आवृत्ति स्रोत | 10 प्रकार के आवृत्ति स्रोत, डिजिटल एनालॉग वोल्टेज, एनालॉग करंट, पल्स, सीरियल पोर्ट द्वारा दिए गए। यह कई तरीकों से स्विच किया जा सकता है | |
| अन्य कार्य | सहायक आवृत्ति स्रोत | आवृत्ति स्रोत के 10 प्रकार, आसानी से सूक्ष्म समायोजन, आवृत्ति सिंथेसाइज़र का एहसास कर सकते हैं |
| इनपुट टर्मिनल |
6 डिजिटल इनपुट टर्मिनल, जिनमें से एक 100 kHz तक उच्च गति वाले पल्स इनपुट का समर्थन करता है (वैकल्पिक) । 2 एनालॉग इनपुट टर्मिनल, जिनमें से एक केवल 0-10 वी वोल्टेज इनपुट का समर्थन करता है और दूसरा 0-10 वी वोल्टेज इनपुट या 4-20 एमए वर्तमान इनपुट का समर्थन करता है। |
|
| आउटपुट टर्मिनल |
1 डिजिटल आउटपुट टर्मिनल 1 रिले आउटपुट टर्मिनल 1 एनालॉग आउटपुट टर्मिनल: जो 0-20 mA आउटपुट करंट या 0-10v आउटपुट वोल्टेज का समर्थन करता है |
|
| कई सुरक्षा मोड | चालू होने पर मोटर शॉर्ट सर्किट का पता लगाना, आउटपुट चरण हानि संरक्षण, ओवर करंट संरक्षण, ओवर वोल्टेज संरक्षण, वोल्टेज संरक्षण के तहत, ओवरहीट संरक्षण और ओवरलोड संरक्षण। | |
| मॉडल | नामित आउटपुट शक्ति (किलोवाट) | नामित इनपुट करंट (A) | नामित आउटपुट करंट (A) | मोटर शक्ति (किलोवाट) |
| इनपुट वोल्टेज ((v):1PH AC 220V±15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| इनपुट वोल्टेज ((v):3PH AC 380V±15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-F | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| मॉडल | मोटर | आउटपुट करंट | माउंटिंग आयाम ((मिमी) | |||||
| कुल आयाम | ||||||||
| W | H | D | ए | बी | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
नोटः
380v/0.75-11kw क्षैतिज स्थापना और ऊर्ध्वाधर स्थापना एक ही समय में मौजूद हैं। -V ऊर्ध्वाधर स्थापना को दर्शाता है। 15kw से ऊपर ऊर्ध्वाधर स्थापित किया जाता है।
1आपका MOQ क्या है?
1 पीसी.
2भुगतान की शर्तें क्या हैं?
वितरण से पहले टी/टी 100%।
3आपका डिलीवरी का समय क्या है?
तेजी से वितरण हमारा फायदा है. आम तौर पर दस दिनों के भीतर.
4हम OEM/ODM कैसे कर सकते हैं?
हम 40 से अधिक ब्रांडों के लिए OEM करते हैं। यदि आपका ऑर्डर एक निश्चित मात्रा तक पहुंचता है, तो हम आपके लिए ऐसा कर सकते हैं।
