वीएफडी、सर्वो और विभिन्न मोटर ड्राइवर्स के उत्पादन पर ध्यान केंद्रित करें
वार्षिक बिक्री की मात्रा 900,000 से अधिक इकाइयां
शक्ति सीमाः0.4kw~2000kw,वोल्टेज सीमा:110v~10000v
सेवा वितरण नेटवर्क दुनिया को कवर करता है
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | CE, KC |
| मॉडल संख्या: | टी9400-15जी |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| पैकेजिंग विवरण: | अंदरः बॉक्स; बाहरः कार्टन |
| प्रसव के समय: | 7-30 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल |
| आपूर्ति की क्षमता: | 100,000 पीसी / माह |
| प्रकार: | आवृत्ति पलटनेवाला | ब्रांड: | ZONCN |
|---|---|---|---|
| श्रृंखला: | T9000 श्रृंखला इन्वर्टर | इनपुट: | 380V तीन चरण |
| आउटपुट: | 380V तीन चरण | इनपुट आवृत्ति: | 50 हर्ट्ज / 60 हर्ट्ज |
| संचार: | RS485/प्रोफाइनैट | 24 वी बिजली की आपूर्ति: | हाँ |
| शक्ति: | 15kw/20hp | एसटीओ: | हाँ |
| प्रमुखता देना: | 15hp VFD इन्वर्टर,11kw 15kw VFD इन्वर्टर,20hp VFD इन्वर्टर |
||

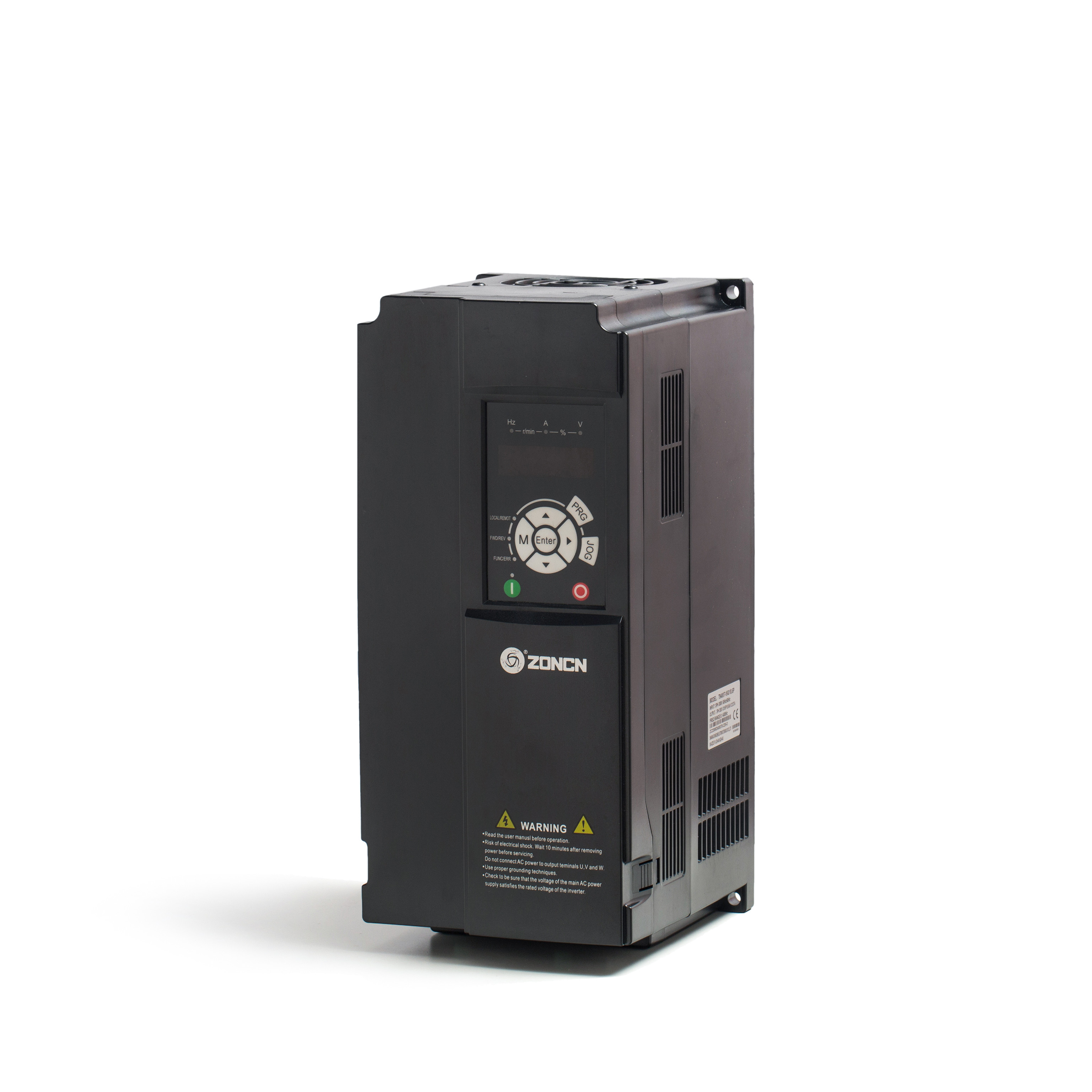

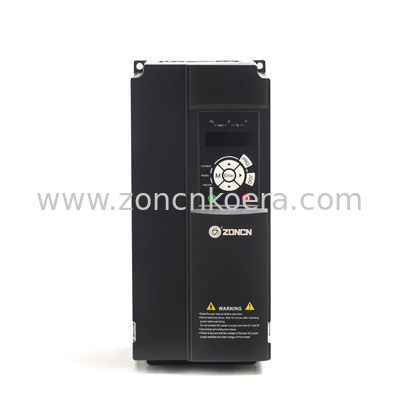

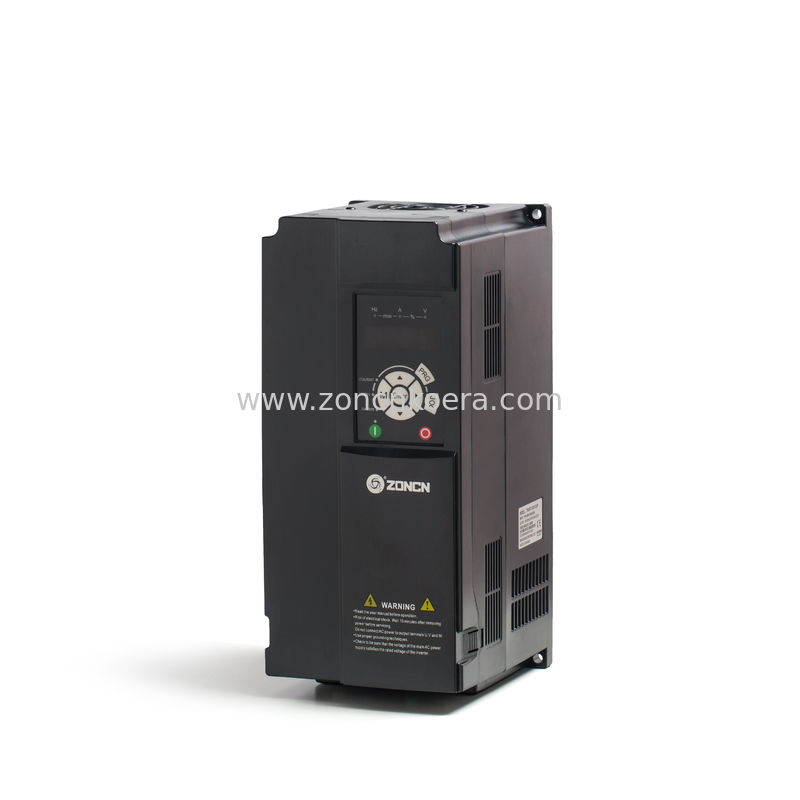

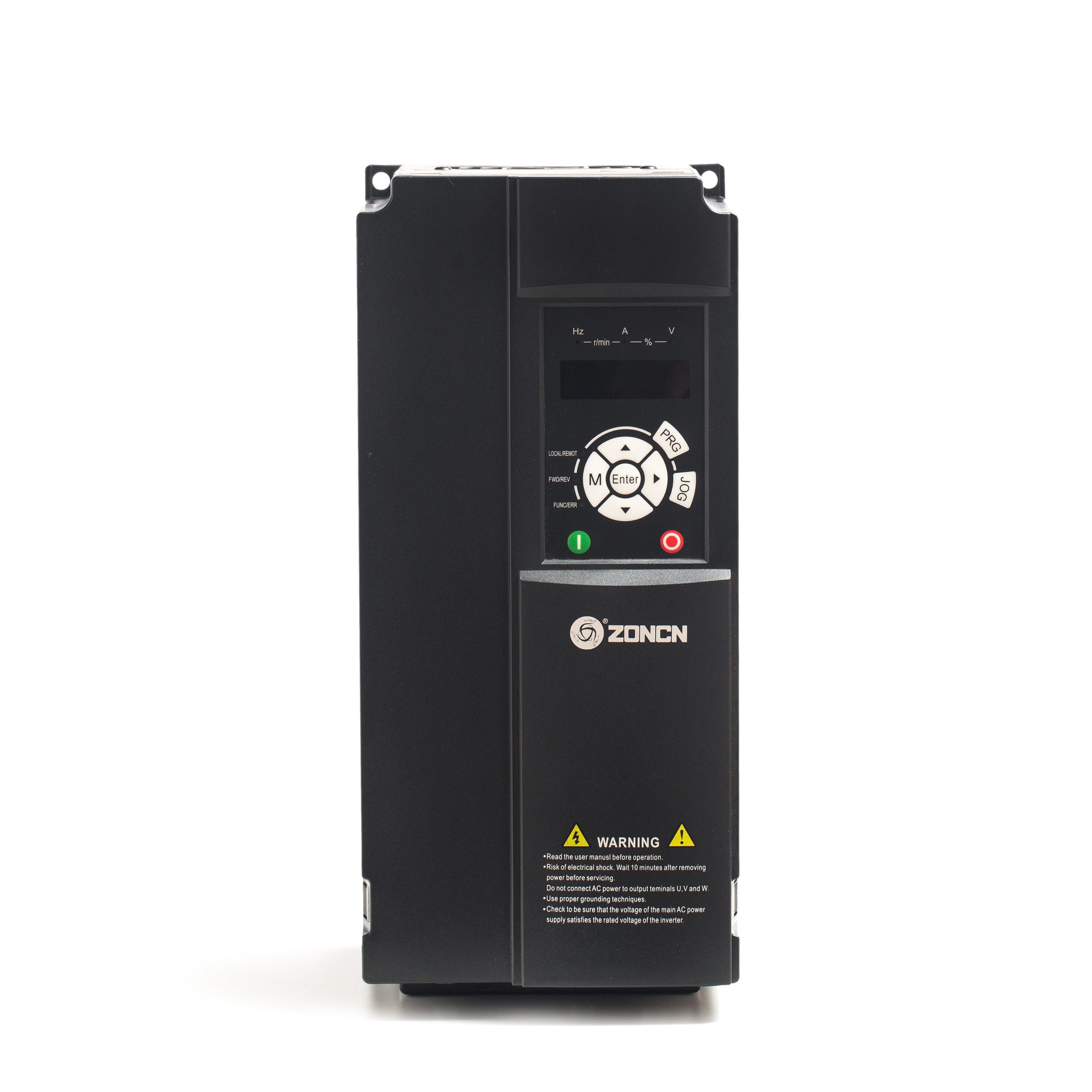

ZONCN T9000 श्रृंखला उन्नत वेक्टर नियंत्रण इन्वर्टर
| मॉडल | इनपुट वोल्टेज (V) | नामित आउटपुट शक्ति ((kW) | नामित इनपुट करंट ((A) | नामित आउटपुट करंट ((A) | मोटर शक्ति (किलोवाट) |
| T9200-0R4G | 1PH AC 220V±15% | 0.4 | 5.4 | 2.5 | 0.4 |
| T9200-0R75G | 0.75 | 7.2 | 5 | 0.75 | |
| T9200-1R5G | 1.5 | 10 | 7 | 1.5 | |
| T9200-2R2G | 2.2 | 16 | 11 | 2.2 | |
| T9200-3R7G | 3.7 | 17 | 16.5 | 3.7 | |
| T9200-5R5G | 5.5 | 26 | 25 | 5.5 | |
| T9200-7R5G | 7.5 | 35 | 32 | 7.5 | |
| T9400-0R4G | 3PH AC 380V±15% | 0.4 | 3.4 | 1.2 | 0.4 |
| T9400-0R75G | 0.75 | 3.8 | 2.5 | 0.75 | |
| T9400-1R5G | 1.5 | 5 | 3.7 | 1.5 | |
| T9400-2R2G | 2.2 | 5.8 | 5 | 2.2 | |
| T9400-3R7G/5R5P | 3.7/5.5 | यहोवा का वचन, 10/15 | 9/13 | 3.7/5.5 | |
| T9400-5R5G/7R5P | 5.5/7.5 | 15/20 | 13/17 | 5.5/7.5 | |
| T9400-7R5G/11P | 7.5/11 | 20/26 | 17/25 | 7.5/11 | |
| T9400-11G/15P | क्या आप परमेश्वर की उपासना करते हैं? | 26/35 | 25/32 | क्या आप परमेश्वर की उपासना करते हैं? | |
| T9400-15G/18.5P | 15/185 | 35/38 | 32/37 | 15/185 | |
| T9400-18.5G/22P | 18.5/22 | 38/46 | 37/45 | 18.5/22 | |
| T9400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 | |
| T9400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 | |
| T9400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 | |
| T9400-45G/55P | 45/55 | 92/113 | 90/110 | 45/55 | |
| T9400-55G | 55 | 113 | 110 | 55 | |
| T9400-75G/90P | 75/90 | 157/180 | 150/176 | 75/90 | |
| T9400-90G/110P | 90/110 | 180/214 | 176/210 | 90/110 | |
| T9400-110G/132P | 110/132 | 214/256 | 210/253 | 110/132 | |
| ★स्थान की सीमा के कारण, कृपया 110kw से अधिक की शक्ति के लिए हमसे संपर्क करें | |||||
इन्वर्टर विनिर्देश
| पद | विवरण | |||
| मूल कार्य | नियंत्रण मोड | वीएफ नियंत्रण | ||
| सेंसर रहित प्रवाह वेक्टर नियंत्रण (SVC) | ||||
| क्लोज-लूप वेक्टर कंट्रोल (FVC) (3.7kW से ऊपर) | ||||
| अधिकतम आवृत्ति | 0~600 हर्ट्ज | |||
| वाहक आवृत्ति | 0.5kHZ8kHz | |||
| वाहक आवृत्ति लोड विशेषताओं के आधार पर स्वचालित रूप से समायोजित किया जाता है | ||||
| इनपुट आवृत्ति संकल्प | डिजिटल सेटिंगः0.01 हर्ट्ज | |||
| एनालॉग सेटिंगः अधिकतम आवृत्ति x 0.025% | ||||
| प्रारंभ टोक़ | जी प्रकारः0.5Hz/150% ((SVC) | |||
| पी प्रकारः0.5 हर्ट्ज/100% | ||||
| गति सीमा | 100 (एसवीसी) | |||
| गति स्थिरता सटीकता | ±0.5% (SVC) | |||
| अतिभार क्षमता | जी प्रकारः 150% नाममात्र धारा के लिए 60s, 180% नाममात्र धारा के लिए 3s. पी प्रकारः 120% नाममात्र धारा के लिए 60s, 150% नाममात्र धारा के लिए 3s. | |||
| टॉर्क वृद्धि | ऑटो-बूस्ट; | |||
| अनुकूलित बूस्टः 0.1%~30.0% | ||||
| वी/एफ वक्र | सीधी रेखा V/F वक्र | |||
| बहु-बिंदु वी/एफ वक्र | ||||
| एन-पावर वी/एफ वक्र (1.2-पावर, 1.4-पावर, 1.6-पावर, 1.8-पावर, वर्ग) | ||||
| वी/एफ पृथक्करण | 2 प्रकारः पूर्ण पृथक्करण; आधा पृथक्करण | |||
| रैंप मोड | सीधी रेखा रैंप। | |||
| त्वरण/धीमापन समय के चार समूह 0.00≤6500.0s के दायरे के साथ | ||||
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः0.00Hz~अधिकतम आवृत्ति | |||
| ब्रेक लगाने का समय:0.0s~36.0s | ||||
| ब्रेक एक्शन करंट वैल्यूः00.0%-100.0% | ||||
| JOG नियंत्रण | JOG आवृत्ति सीमाः0.00 हर्ट्ज ~ 50.00 हर्ट्ज | |||
| JOG त्वरण/धीमापन समयः 0.0s~6500.0s. | ||||
| सरल पीएलसी, कई पूर्व निर्धारित गति | यह सरल पीएलसी समारोह या टर्मिनल राज्यों के संयोजन के माध्यम से 16 गति तक लागू करता है | |||
| ऑनबोर्ड पीआईडी | यह आसानी से प्रक्रिया नियंत्रित बंद पाश नियंत्रण प्रणाली का एहसास होता है | |||
| ऑटो वोल्टेज विनियमन (AVR) | यह निरंतर आउटपुट वोल्टेज स्वचालित रूप से रख सकते हैं जब मुख्यधारा वोल्टेज | |||
| ओवरवोल्टेज/ओवरकंट्रेंट स्टॉल कंट्रोल | वर्तमान और वोल्टेज ओवर वोल्टेज / ओवर करंट के कारण लगातार ट्रिपिंग से बचने के लिए चल प्रक्रिया के दौरान स्वचालित रूप से सीमित हैं | |||
| तेज धारा सीमा | यह एसी ड्राइव के लगातार ओवर करंट फॉल्ट से बचने में मदद करता है। | |||
| टोक़ सीमा और नियंत्रण | यह स्वचालित रूप से टॉर्क को सीमित कर सकता है और चलती प्रक्रिया के दौरान लगातार ओवर करंट ट्रिपिंग को रोक सकता है। | |||
| एफवीसी मोड में लागू किया गया है। | ||||
| कई पीजी कार्ड के लिए समर्थन | अंतर इनपुट पीजी कार्ड, रिज़ॉल्वर पीजी कार्ड, घुमावदार ट्रांसफार्मर पीजी कार्ड के लिए समर्थन | |||
