वीएफडी、सर्वो और विभिन्न मोटर ड्राइवर्स के उत्पादन पर ध्यान केंद्रित करें
वार्षिक बिक्री की मात्रा 900,000 से अधिक इकाइयां
शक्ति सीमाः0.4kw~2000kw,वोल्टेज सीमा:110v~10000v
सेवा वितरण नेटवर्क दुनिया को कवर करता है
| उत्पत्ति के प्लेस: | शंघाई, चीन |
|---|---|
| ब्रांड नाम: | ZONCN |
| प्रमाणन: | CE |
| मॉडल संख्या: | Z5000-बीएफ श्रृंखला |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| पैकेजिंग विवरण: | कार्टन पैकेजिंग; |
| प्रसव के समय: | 7-30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 100000 यूनिट प्रति माह |
| मॉडल: | Z5400A02D2K-BF | शक्ति: | 220V 1.5KW；220V 2.2KW |
|---|---|---|---|
| ईएमसी फ़िल्टर: | हाँ | जलरोधक वर्ग: | IP65 |
| विशेषता: | गति नियंत्रण | संचार मोड: | 485 रुपये |
| प्रमुखता देना: | IP65 आवृत्ति ड्राइव इन्वर्टर,2.2kw आवृत्ति ड्राइव इन्वर्टर,इन्वर्टर ड्राइव ईएमसी फिल्टर |
||

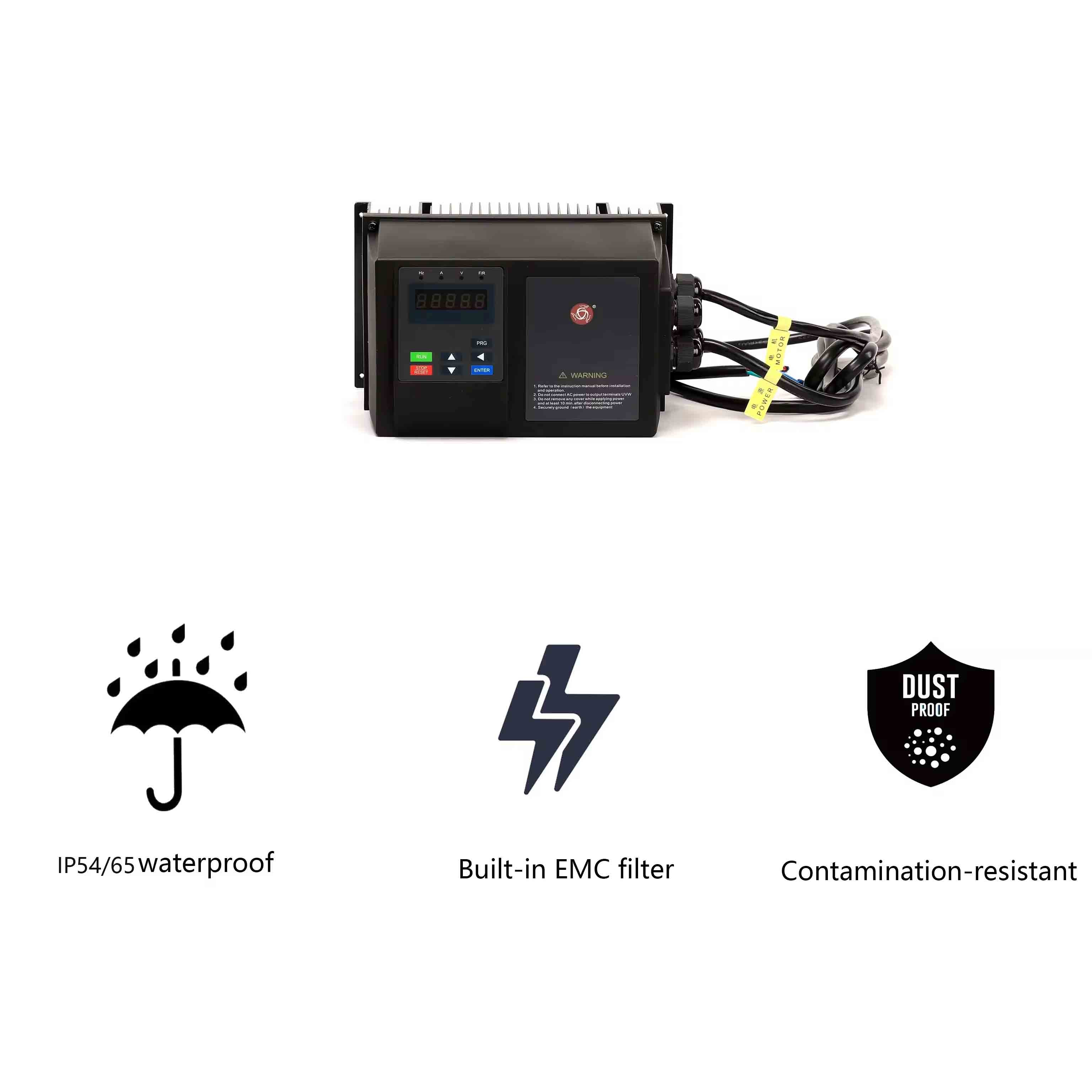

Z5000-BF श्रृंखला के इन्वर्टर प्रदूषण और आर्द्रता के उच्च स्तर के वातावरण में अनुप्रयोगों के लिए उपयुक्त हैं, इन्वर्टर क्षति से बचाव के लिए असाधारण जल प्रतिरोध प्रदान करते हैं।
सबसे पहले, Z5000-BF सीरीज के इन्वर्टर्स में एक अत्यधिक सुरक्षात्मक आवास डिजाइन है, जो आंतरिक घटकों में नमी, धूल और अन्य प्रदूषकों के प्रवेश को प्रभावी ढंग से रोकता है।यह डिजाइन अत्यधिक प्रदूषित वातावरण में निरंतर संचालन सुनिश्चित करता है, बाहरी हस्तक्षेप से मुक्त।
इसके अतिरिक्त, Z5000-BF श्रृंखला इन्वर्टर विशेष जलरोधक प्रौद्योगिकी का उपयोग करते हैं, उच्च आर्द्रता सेटिंग्स में विश्वसनीयता सुनिश्चित करते हैं।वे प्रभावी रूप से महत्वपूर्ण घटकों में नमी के घुसपैठ को रोकने के लिए जलरोधक सील और वायरिंग विन्यास शामिल हैं, क्षति के जोखिम को कम करने के लिए। चाहे नम कारखाने के फर्श में तैनात, पानी के उपचार की सुविधाओं, या बाहरी वातावरण, Z5000-BF श्रृंखला इन्वर्टर स्थिर काम करते हैं,आर्द्रता से संबंधित समस्याओं से सुरक्षा उपकरण.
इसके अतिरिक्त, Z5000-BF श्रृंखला के इन्वर्टर कठोर परीक्षण से गुजरते हैं और कठोर गुणवत्ता नियंत्रण उपायों का पालन करते हैं ताकि मांग वाले वातावरण में स्थायित्व और विश्वसनीयता सुनिश्चित हो सके।प्रशंसनीय आर्द्रता और संक्षारण प्रतिरोध के साथ, वे उच्च आर्द्रता से उत्पन्न चुनौतियों का सामना करते हैं, जो उनके परिचालन जीवनकाल को बढ़ाता है।
संक्षेप में, Z5000-BF श्रृंखला इन्वर्टर उच्च प्रदूषण और उच्च आर्द्रता वाले वातावरण में अनुप्रयोगों के लिए एक इष्टतम विकल्प का प्रतिनिधित्व करते हैं।इन्वर्टर क्षति के खिलाफ उनके जल प्रतिरोध और विश्वसनीयता सुरक्षाऔद्योगिक विनिर्माण, जल उपचार, खनन या अन्य उच्च आर्द्रता सेटिंग्स में,Z5000-BF श्रृंखला इन्वर्टर विश्वसनीय इलेक्ट्रिक ड्राइव समाधान प्रदान करते हैं.
|
पद |
Z5000-BF इन्वर्टर |
| नियंत्रण मोड |
सेंसर रहित प्रवाह वेक्टर नियंत्रण (SFVC) वोल्टेज/फ्रीक्वेंसी (वी/एफ) नियंत्रण |
| अधिकतम आवृत्ति | वेक्टर नियंत्रणः0-320Hz वी/एफ नियंत्रणः0-3200Hz |
| वाहक आवृत्ति |
1kHz~16kHz वाहक आवृत्ति लोड विशेषताओं के आधार पर स्वचालित रूप से समायोजित की जाती है। |
| इनपुट आवृत्ति संकल्प |
डिजिटल सेटिंगः0.01 हर्ट्ज एनालॉग सेटिंगः अधिकतम आवृत्ति 0.025% |
| प्रारंभ टोक़ |
जी: प्रकारः0.5Hz/150% ((SVC) पी: प्रकारः0.5 हर्ट्ज/100% |
| गति सीमा | 100 (SVC) |
| गति स्थिरता सटीकता | ±0.5% (SVC) |
| अतिभार क्षमता |
जी प्रकारः 150% नामित धारा के लिए 60s, 180% नामित धारा के लिए 3s। पी प्रकारः 120% नामित धारा के लिए 60s, 150% नामित धारा के लिए 3s। |
| टॉर्क वृद्धि | ऑटो-बूस्ट; अनुकूलित बूस्टः00.1% से 30.0% |
| वीएफ वक्र | रेखा V/F वक्र;बहु-बिंदु V/F वक्र;N-शक्ति V/F वक्र |
| वीएफ पृथक्करण | 2 प्रकारः पूर्ण पृथक्करण;आधा पृथक्करण |
| रैंप मोड | सीधी रेखा रैंप;एस-वक्र रैंप;त्वरित/धीमी गति के समय के चार समूहः0~6500.0s |
| ऑटो वोल्टेज विनियमन (AVR) | यह स्वचालित रूप से निरंतर आउटपुट वोल्टेज रख सकते हैं जब मुख्यधारा वोल्टेज बदल जाता है |
| तेज धारा सीमा | यह एसी ड्राइव के लगातार ओवर करंट फॉल्ट से बचने में मदद करता है। |
| टोक़ सीमा और नियंत्रण | यह स्वचालित रूप से निरंतर आउटपुट वोल्टेज रख सकते हैं जब मुख्यधारा वोल्टेज बदल जाता है |
| ऑनबोर्ड पीआईडी | यह आसानी से प्रक्रिया नियंत्रित बंद पाश नियंत्रण प्रणाली का एहसास होता है |
| JOG नियंत्रण |
JOG आवृत्ति रेंजः 0.00-50.00 Hz JOG त्वरण/धीमी गति का समयः 0.0~6500.0s |
| डीसी ब्रेकिंग | डीसी ब्रेकिंग आवृत्तिः0.00 हर्ट्ज से अधिकतम आवृत्ति तक ब्रेकिंग समय:0.0-100.0s ब्रेकिंग एक्शन करंट वैल्यूः0.0%-100.0% |
| क्षणिक ब्लैकआउट नहीं रुकता | लोड फीडबैक ऊर्जा वोल्टेज में कमी की भरपाई करती है ताकि एसी ड्राइव थोड़े समय के लिए चलना जारी रख सके। |
| समय नियंत्रण | समय सीमाः0.0 मिनट ~6500.0 मिनट |
| संचार | RS485 |
| कमांड चैनल चलाएँ | पैनल द्वारा दिए गए, नियंत्रण टर्मिनलों, सीरियल संचार पोर्ट, कई तरीकों से स्विच किया जा सकता है |
| आवृत्ति स्रोत | 10 प्रकार के आवृत्ति स्रोत, डिजिटल एनालॉग वोल्टेज, एनालॉग करंट, पल्स, सीरियल पोर्ट द्वारा दिए गए। यह कई तरीकों से स्विच किया जा सकता है |
| सहायक आवृत्ति स्रोत | आवृत्ति स्रोत के 10 प्रकार, आसानी से सूक्ष्म समायोजन, आवृत्ति सिंथेसाइज़र का एहसास कर सकते हैं |
| इनपुट टर्मिनल |
6 डिजिटल इनपुट टर्मिनल, जिनमें से एक 100 kHz तक उच्च गति वाले पल्स इनपुट का समर्थन करता है (वैकल्पिक) । 2 एनालॉग इनपुट टर्मिनल, जिनमें से एक केवल 0-10 वी वोल्टेज इनपुट का समर्थन करता है और दूसरा 0-10 वी वोल्टेज इनपुट या 4-20 एमए वर्तमान इनपुट का समर्थन करता है। |
| आउटपुट टर्मिनल |
1 डिजिटल आउटपुट टर्मिनल 1 रिले आउटपुट टर्मिनल 1 एनालॉग आउटपुट टर्मिनल: जो 0-20 mA आउटपुट करंट या 0-10v आउटपुट वोल्टेज का समर्थन करता है |
| कई सुरक्षा मोड | चालू होने पर मोटर शॉर्ट सर्किट का पता लगाना, आउटपुट चरण हानि संरक्षण, ओवर करंट संरक्षण, ओवर वोल्टेज संरक्षण, वोल्टेज संरक्षण के तहत, ओवरहीट संरक्षण और ओवरलोड संरक्षण। |
| मॉडल | नामित आउटपुट शक्ति (किलोवाट) | नामित इनपुट करंट (A) | नामित आउटपुट करंट (A) | मोटर शक्ति (किलोवाट) |
| इनपुट वोल्टेज ((v):1PH AC 220V±15% | ||||
| Z5200A0D75K-BF | 0.75 | 7.2 | 5 | 0.75 |
| Z5200A01D5K-BF | 1.5 | 10 | 7 | 1.5 |
| Z5200A02D2K-BF | 2.2 | 16 | 11 | 2.2 |
| इनपुट वोल्टेज ((v):3PH AC 380V±15% | ||||
| Z5400A0D75K-BF | 0.75 | 3.8 | 2.5 | 0.75 |
| Z5400A01D5K-BF | 1.5 | 5 | 3.7 | 1.5 |
| Z5400A02D2K-BF | 2.2 | 5.8 | 5 | 2.2 |
| Z5400A03D7K-BF | 3.7 | 10 | 9 | 3.7 |
| Z5400A05D5K-BF | 5.5 | 15 | 13 | 5.5 |
| Z5400A07D5K-BF | 7.5 | 20 | 17 | 7.5 |
| Z5400A0011K-BF | 11 | 26 | 25 | 11 |
| Z5400A0015K-BF | 15 | 35 | 32 | 15 |
| Z5400A0018K-BF | 18 | 38 | 37 | 18 |
| Z5400A0022K-BF | 22 | 46 | 45 | 22 |
| Z5400A0030K-BF | 30 | 62 | 60 | 30 |
| Z5400A0037K-BF | 37 | 76 | 75 | 37 |
| Z5400A0045K-BF | 45 | 92 | 90 | 45 |
| Z5400A0055K-BF | 55 | 113 | 110 | 55 |
| Z5400A0075K-F | 75 | 157 | 150 | 75 |
| Z5400A0090K-BF | 90 | 180 | 176 | 90 |
| Z5400A0110K-BF | 110 | 214 | 210 | 110 |
| Z5400A0132K-BF | 132 | 256 | 253 | 132 |
| Z5400A0160K-BF | 160 | 307 | 300 | 160 |
| मॉडल | मोटर | आउटपुट करंट | माउंटिंग आयाम ((मिमी) | |||||
| कुल आयाम | ||||||||
| W | H | D | ए | बी | Φd | |||
| Z5200A0D75K-BF | 0.75 | 5 |
188 |
122 |
134 |
178 |
105 |
4 |
| Z5200A01D5K-BF | 1.5 | 7 | ||||||
| Z5200A02D2K-BF | 2.2 | 11 | ||||||
| Z5400A0D75K-BF | 0.75 | 2.5 | ||||||
| Z5400A01D5K-BF | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF | 2.2 | 5 | ||||||
| Z5400A03D7K-BF | 3.7 | 9 |
235 |
154 |
179 |
225 |
129 |
4 |
| Z5400A05D5K-BF | 5.5 | 13 | ||||||
| Z5400A07D5K-BF | 7.5 | 17 | ||||||
| Z5400A0011K-BF | 11 | 25 | ||||||
| Z5400A0D75K-BF-V | 0.75 | 2.5 |
140 |
190 |
138 |
130 |
160 |
4.5 |
| Z5400A01D5K-BF-V | 1.5 | 3.7 | ||||||
| Z5400A02D2K-BF-V | 2.2 | 5 | ||||||
| Z5400A03D7K-BF-V | 3.7 | 9 |
192 |
280 |
178 |
180 |
200 |
5.5 |
| Z5400A05D5K-BF-V | 5.5 | 13 | ||||||
| Z5400A07D5K-BF-V | 7.5 | 17 | ||||||
| Z5400A0011K-BF-V | 11 | 25 | ||||||
| Z5400A0015K-BF | 15 | 32 | ||||||
| Z5400A0018K-BF | 18 | 37 | 236 | 300 | 204 | 225 | 250 | 7 |
| Z5400A0022K-BF | 22 | 45 | ||||||
| Z5400A0030K-BF | 30 | 60 | 236 | 400 | 231 | 225 | 175+175 | 7 |
| Z5400A0037K-BF | 37 | 75 | ||||||
नोटः
380v/0.75-11kw क्षैतिज स्थापना और ऊर्ध्वाधर स्थापना एक ही समय में मौजूद हैं। -V ऊर्ध्वाधर स्थापना को दर्शाता है। 15kw से ऊपर ऊर्ध्वाधर स्थापित किया जाता है।
आवेदनः
उच्च प्रदूषण और उच्च आर्द्रता वाले वातावरण वाले उद्योगों के लिए उपयुक्त:
सीवेज ट्रीटमेंट प्लांट: सीवेज ट्रीटमेंट प्लांट बड़ी मात्रा में अपशिष्ट जल और प्रदूषकों का उपचार करते हैं और पर्यावरण में अक्सर उच्च आर्द्रता और प्रदूषण होता है।
इस्पात पिघलने की मशीनः इस्पात पिघलने की प्रक्रिया में बहुत अधिक धुआं, अपशिष्ट गैस और अपशिष्ट जल का उत्पादन होता है, पर्यावरण में अक्सर उच्च प्रदूषण और उच्च आर्द्रता होती है।
पल्स और पेपर मिलः पल्स और पेपर बनाने की प्रक्रिया में बहुत सारा पानी, रसायन और कचरा कागज उपचार शामिल है, और पर्यावरण में अक्सर आर्द्रता और प्रदूषण होता है।
पेट्रोकेमिकल संयंत्र: पेट्रोकेमिकल संयंत्रों की उत्पादन प्रक्रिया में बड़ी संख्या में रसायन, गैस और अपशिष्ट जल उपचार शामिल हैं।और पर्यावरण में अक्सर उच्च प्रदूषण और उच्च आर्द्रता होती है.
खाद्य प्रसंस्करण संयंत्रः खाद्य प्रसंस्करण प्रक्रिया में बहुत अधिक पानी, वसा और अपशिष्ट उपचार होता है, और पर्यावरण आमतौर पर उच्च आर्द्रता और उच्च प्रदूषण होता है।
मुद्रण संयंत्र: मुद्रण प्रक्रिया में बहुत सी स्याही, विलायक और कचरा कागज का उपचार शामिल है, और अक्सर पर्यावरण में उच्च आर्द्रता और उच्च प्रदूषण होता है।
कोयला खदान: कोयला खनन प्रक्रिया में कोयला धूल और अपशिष्ट जल का बहुत उत्पादन होता है, पर्यावरण आमतौर पर उच्च आर्द्रता और उच्च प्रदूषण होता है।
कचरा निपटान संयंत्र: कचरा निपटान संयंत्र बड़ी मात्रा में कचरा और अपशिष्ट को संभालते हैं, और पर्यावरण में अक्सर उच्च आर्द्रता और प्रदूषण होता है।
विशिष्ट वायरिंग आरेखः
1आपका MOQ क्या है?
1 पीसी.
2भुगतान की शर्तें क्या हैं?
वितरण से पहले टी/टी 100%।
3आपका डिलीवरी का समय क्या है?
तेजी से वितरण हमारा फायदा है. आम तौर पर दस दिनों के भीतर.
4हम OEM/ODM कैसे कर सकते हैं?
हम 40 से अधिक ब्रांडों के लिए OEM करते हैं। यदि आपका ऑर्डर एक निश्चित मात्रा तक पहुंचता है, तो हम आपके लिए ऐसा कर सकते हैं।
